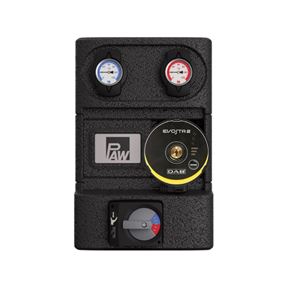

Kotlový modul HEAT BLOC K34 - 3cestný směšovací ventil - DN 32; bez čerpadla

Detailní popis produktu

Kotlové moduly jsou základními komponentami moderních otopných soustav, zejména v bytových a komerčních budovách, kde je potřeba přesné regulace teploty a efektivního rozdělení tepla. Tato varianta se často používá v systémech, kde je třeba smíchat vysokoteplotní výstup kotlového kotle s návratní vodou, aby byly zajištěny bezpečné a konzistentní dodávkové teploty. Instalatéři pracující na takových systémech často potkávají problémy s vyvažováním průtoku a integrací systému, což zvyšuje význam správného výběru a montáže kotlového modulu pro dlouhodobou spolehlivost systému.

Při integraci kotlového modulu do otopné soustavy musí instalatér zvážit celkový návrh systému, včetně přítomnosti samostatného oběhového čerpadla, potřeby tepelné izolace a kompatibility řídicího systému. Kotlový modul HEAT BLOC K34 je navržen pro přímé připojení k kotli nebo přes rozdělovač, v závislosti na rozvrhu systému.

Technické parametry

Materiál	Mosaz
Provozní teplota	+110 °C
Celkový výkon až	64 kW
Jmenovité tlak	PN 6
Kód	39062M
Značka	IVAR

Mezní provozní teplota 110 °C zajišťuje kompatibilitu se standardními otopnými okruhy, zatímco maximální tepelný výkon 64 kW způsobuje, že je vhodný pro středně velké systémy. Jmenovitý tlak PN 6 definuje hydraulické hranice, za kterých může modul bezpečně pracovat. Tyto parametry jsou klíčové pro určení, zda modul vyhovuje požadavkům systému na průtok a tlak.

Instalace a připojení

Modul zahrnuje přívodní a návratní potrubí, oběhové čerpadlo a 3cestný směšovací ventil s možností nastavení obchodu. Velikosti a typy závitů je třeba ověřit proti stávajícímu potrubí systému, aby byla zajištěna kompatibilita. Instalatéři musí také potvrdit, že řídicí napětí (230 V) odpovídá dostupnému elektrickému napájení, a že tepelná izolace zůstává neporušená během instalace. Klíčové kontroly během instalace zahrnují ověření správné orientace 3cestného ventilu, zajištění, že všechny závitové spoje jsou správně utěsněny, a potvrzení, že nastavení obchodu odpovídá požadovaným průtokovým parametrům systému. Běžné chyby zahrnují nesprávné nastavení obchodu, což může vést k neefektivnímu provozu, a nedostatečnou izolaci vystavených částí, což může způsobit kondenzaci nebo ztrátu tepla.

Kompatibilita a příslušenství

Tento kotlový modul je určen k použití s otopnými systémy značky IVAR a je kompatibilní se standardními rozdělovači typu PAW.MV32. Pro plnou funkčnost systému mohou být potřeba další komponenty, jako je oběhové čerpadlo (není součástí této varianty) a integrace řídicího systému. Příslušenství, jako jsou tlakové manometry nebo expanzní nádoby, by mělo být vybráno podle konkrétních požadavků systému.

Technický pozadí pro projektanty

3cestný směšovací ventil pracuje tak, že přesměruje část návratního průtoku zpět do dodávkové trubky, čímž snižuje celkovou dodávkovou teplotu na bezpečnou úroveň pro komponenty systému. Mosazná konstrukce poskytuje dobré odolnosti korozi a mechanickou pevnost, zatímco tepelná izolace EPP minimalizuje ztráty tepla a zabraňuje povrchové kondenzaci. Modul se integruje přímo do otopného okruhu a vyžaduje koordinaci s řídicím systémem kotle pro optimální výkon. Účinnost systému je ovlivněna přesností nastavení obchodu a hydraulickým vyvážením mezi kotlem a zbytkem systému.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat ověření integrity tepelné izolace, kontrolu ventilu a čerpadla na známky opotřebení a zajištění, že nastavení obchodu zůstává stabilní. I když konkrétní intervaly údržby nejsou uvedeny v technických datech, doporučuje se pravidelné vizuální kontroly, aby byly potenciální problémy identifikovány co nejdříve. Dvě zabudované teploměry umožňují reálné sledování dodávkových a návratních teplot, což pomáhá při diagnostice a optimalizaci systému.

Nejčastější otázky

Může být obchod nastaven během provozu?
Ano, rozsah obchodu 0–50 % umožňuje manuální nastavení během provozu systému, což umožňuje jemné ladění dodávkové teploty.

Je tento modul vhodný pro použití s kondenzačním kotlem?
Je kompatibilní s kondenzačními kotli, pokud systém zohledňuje nižší návratní teploty typické pro tyto systémy.

Jaký je maximální průtok, který modul podporuje?
Modul podporuje průtok až 2760 l/h, jak je uvedeno v technické dokumentaci.

Může být modul nainstalován bez rozdělovače?
Ano, může být připojen přímo k otopné soustavě nebo přes rozdělovač, v závislosti na konfiguraci systému.
