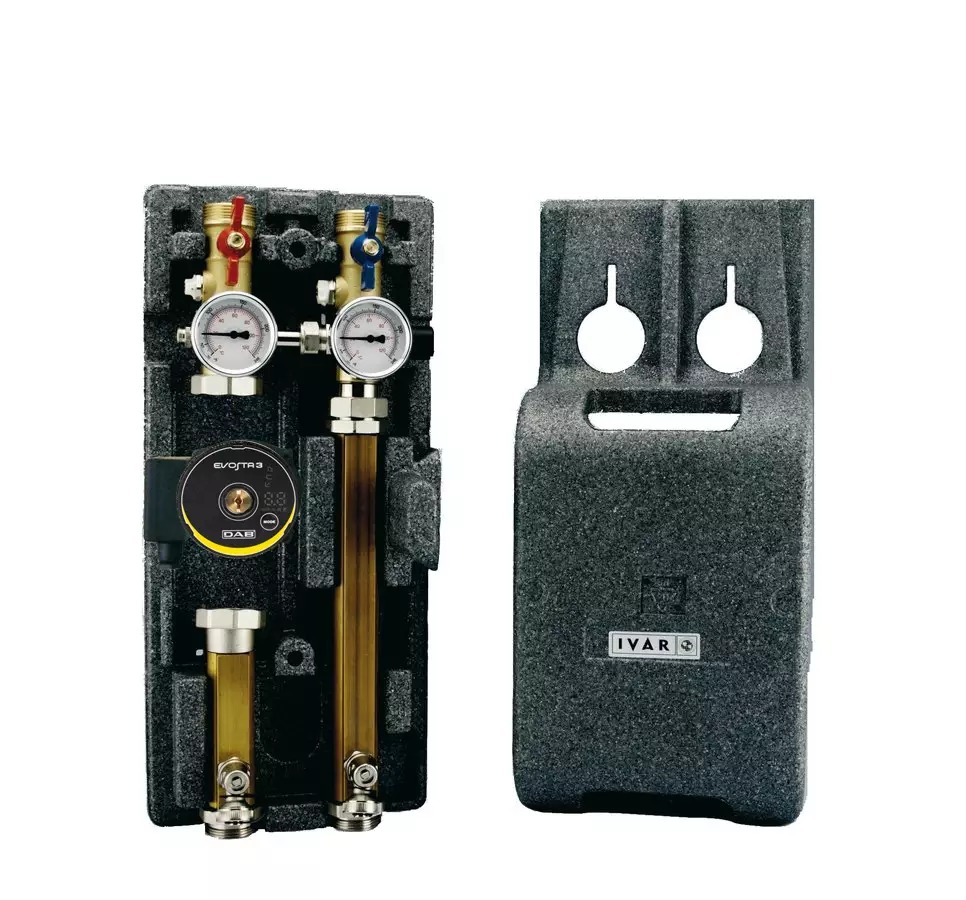

Modul kotle - nemísící se s přeplňovacím ventilem - DN 32; DAB.EVOSTA 2 40-70/180
Kód: 55A6118ASouvisející produkty
Detailní popis produktu
Tento modul kotle se obvykle instaluje do otopných soustav v obytných a komerčních budovách, kde jsou požadovány přesné teplotní a tlakové regulace. Často se používá v centrálních otopných aplikacích s uzavřenými systémy, kde poskytuje spolehlivé oběhové čerpání a tlakovou regulaci. Modul je navržen tak, aby se integroval s běžnými kotli a může být použit jak v nových instalacích, tak při modernizaci systému. Montéři by měli zajistit kompatibilitu s existujícími potrubními rozměry a systémovými tlaky před montáží.
Modul je zvláště vhodný pro systémy vyžadující nemísící provoz, což zajišťuje, že tepelný výkon kotle zůstává bez ředění. Zahrnuté komponenty umožňují efektivní vyvážení systému a přístup k údržbě. Tepelná izolace zmenšuje tepelné ztráty v potrubí, čímž zvyšuje celkovou účinnost systému.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Prováděcí teplota | +120 °C |
| Maximální průtok | 3000 l/h |
| Jmenovitý tlak | PN 10 |
| Kód | 55A6118A |
| Značka | IVAR |
Instalace a připojení
Modul se připojuje externími závity M 5/4 palce, které musí být správně zarovnány s potrubím kotle a návratu. Montéři by měli ověřit, že tlak a teplota systému nepřekročí specifikace modulu. Instalace by měla zahrnovat pevné upevnění oběhového čerpadla a správné umístění přeplňovacího ventilu, aby byla zajištěna správná funkce. Běžné chyby zahrnují nesprávnou orientaci závitů a nekontrolu jmenovitého tlaku systému před instalací.Kompatibilita a příslušenství
Tento modul je navržen pro použití s běžnými kotli a uzavřenými systémy. Zahrnuje všechny potřebné komponenty pro provoz, jako jsou dva kulové kohouty, dva pojistné ventily, dva manuální odvzdušňovače, jedna zpětná klapka a dva teploměry. Pro základní provoz nejsou potřeba žádná další příslušenství. Montéři by měli zajistit, že potrubí systému je kompatibilní s rozměry a typy závitů modulu.Technický pozadí pro projektanty
Modul pracuje tím, že pomocí integrovaného oběhového čerpadla cirkuluje ohřáté médium v systému. Mosaz CW617N poskytuje dobré odolnosti korozi a mechanickou pevnost, což z něj činí vhodný pro vysokoteplotní aplikace. Tepelná izolace zajišťuje účinnost systému tím, že zmenšuje tepelné ztráty. Návrh umožňuje snadný přístup k komponentám pro údržbu a kontrolu. Účinnost a životnost systému závisí na správné instalaci, správném rozměření a pravidelné údržbě čerpadla a ventilů.Údržba a provoz
Pravidelná kontrola oběhového čerpadla a přeplňovacího ventilu je doporučena, aby byla zajištěna pokračující výkonnost. Montéři by měli kontrolovat netěsnosti v okolí připojení a ověřit, že pojistný ventil funguje správně. Modul nepožaduje plánované intervaly údržby mimo pravidelné kontroly. Jakékoliv známky opotřebení nebo poruchy by měly být řešeny okamžitě, aby se zabránilo výpadku systému.Nejčastější otázky
Může být tento modul použit s kondenzačním kotlem?
Ano, pokud jsou podmínky tlaku a teploty systému v rámci specifikací modulu.
Je modul vhodný pro otevřené systémy?
Ne, je navržen pro uzavřené systémy s nemísícím provozem.
Jaká je maximální povolená teplota pro systém?
Prováděcí teplota by neměla překročit +120 °C, jak je uvedeno v technických datech.
Může být modul nainstalován ve svislé poloze?
Ano, ale orientace čerpadla a ventilů musí být ověřena, aby byla zajištěna správná funkce.
Doplňkové parametry
| Kategorie: | Kotlový modul - nesměšovaný s přepouštěcím ventilem |
|---|---|
| Hmotnost: | 8 kg |
| Jmenovitá světlost (DN): | DN 32 |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Maximální průtok: | 3000 l |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 22:21:51 |
