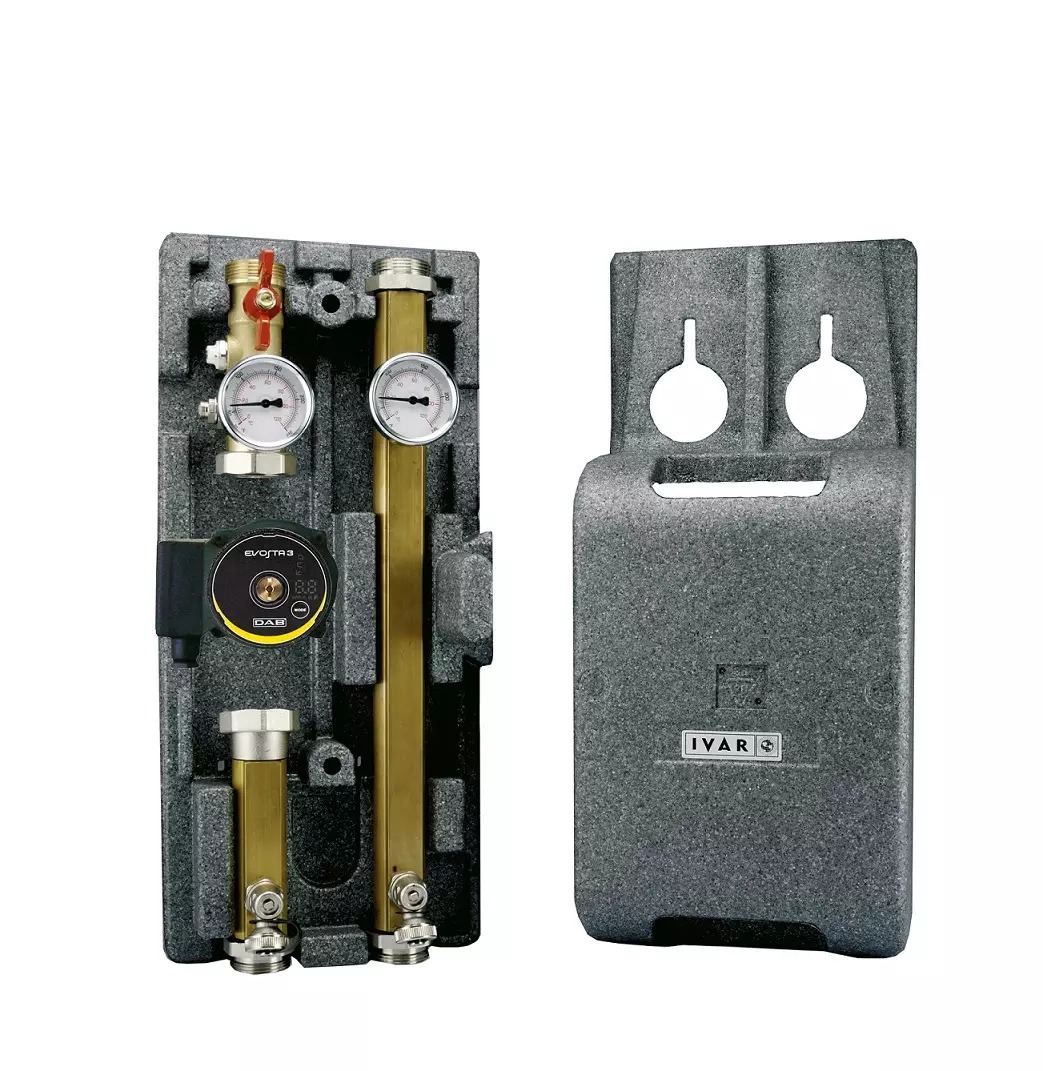

Kotlový modul - bez míchání - DN 32; bez čerpadla
Kód: 550610KSouvisející produkty
Detailní popis produktu
Kotlové moduly bez míchání se běžně používají v bytových a komerčních otopných soustavách k regulaci a distribuci horké vody z kotle na otopná tělesa nebo do systémů podlahového vytápění. Tyto moduly se obvykle instalují v technických místnostech nebo v užitkových prostorech, kde je místo omezené, ale přístupnost je potřeba pro údržbu. Velikost DN 32 je vhodná pro střední až velké otopné soustavy s vyššími požadavky na průtok. Montéry musí zajistit správné zarovnání s kotlem a příslušným potrubím, aby byla zajištěna účinnost systému a zabráněno tepelnému namáhání.
Při instalaci je nezbytné ověřit kompatibilitu modulu s kotlem a zbytkem systému. Modul musí být umístěn tak, aby byl umožněn správný odvod a odpuhování. Vnější závitové spoje vyžadují přesné zarovnání, aby byla zabráněna úniky a zajištěno bezpečné připojení. Provozní teplota až 120 °C znamená, že systém musí být navržen tak, aby mohl zvládnout tuto tepelnou zátěž bez poškození materiálů nebo izolace.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Maximální průtok | 3000 l/h |
| Jmenovité tlakové zatížení | PN 10 |
| Kód | 550610K |
| Značka | IVAR |
Instalace a připojení
Modul má vnější závity M 5/4 palce pro připojení k kotlu a návratním potrubím. Montéry musí zajistit, že potrubí je správně zarovnáno a podporováno, aby bylo zabráněno namáhání spojů. Modul zahrnuje dva kulové kohouty, dva manuální vzduchové ventily a pojistný ventil, které musí být přístupné pro údržbu. Běžné chyby při instalaci zahrnují nesprávnou orientaci zpětného ventilu nebo špatné zarovnání tepelné izolace, což může vést k tepelným ztrátám nebo neefektivnímu provozu. Bezpečné a netěsné připojení je kritické pro udržení výkonu systému.Kompatibilita a příslušenství
Tento kotlový modul je navržen tak, aby se integroval do běžných centrálních otopných soustav s použitím mosazného a měděného potrubí. Je kompatibilní s kotli pracujícími do 120 °C a s jmenovitým tlakovým zatížením PN 10. Další komponenty, jako je oběhové čerpadlo a roztažné nádoba, mohou být potřeba v závislosti na návrhu systému. Modul obsahuje všechny potřebné ventily a měřicí přístroje pro základní provoz, ale může být potřeba doplnit další komponenty pro pokročilou regulaci nebo monitorování.Technický pozadí pro projektanty
Modul pracuje tak, že přivádí horkou vodu z kotle do otopného okruhu bez míchání s chladnou vodou. Konstrukce z mosazi CW617N poskytuje dobrou tepelnou vodivost a odolnost proti korozi v prostředí horké vody. Tepelná izolace PS zmenšuje tepelné ztráty a zvyšuje účinnost systému. Jmenovité tlakové zatížení PN 10 zajišťuje, že modul může zvládnout běžné tlakové kolísání v otopném systému. Projektanti by měli zohlednit průtokovou kapacitu a tepelnou zátěž při výběru modulu, aby splnil požadavky systému bez přetížení kotle nebo potrubí.Údržba a provoz
Modul vyžaduje pravidelnou kontrolu ventilů, pojistného zařízení a izolace na známky opotřebení nebo poškození. Oběhové čerpadlo a zpětný ventil by měly být kontrolovány na správnou funkci. V příručce nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelná údržba pro zajištění dlouhodobého výkonu. Tepelná izolace by měla být kontrolována na stlačení nebo degradaci, které mohou ovlivnit udržení tepla a účinnost systému.Nejčastější otázky
Může být tento kotlový modul použit s kondenzačním kotlem?
Ano, pokud pracuje kotlový modul v rámci specifikovaných teplotních a tlakových mezí.
Je modul vhodný pro systémy podlahového vytápění?
Ano, průtoková kapacita a tlakové zatížení z něj dělají vhodný modul pro systémy podlahového vytápění s více zónami.
Může být modul instalován ve svislé poloze?
Ano, ale vzduchové ventily a ventily musí zůstat přístupné pro údržbu a provoz.
Jaká je maximální povolená teplota pro návratní potrubí?
Modul je navržen pro maximální provozní teplotu +120 °C, která platí jak pro přívod, tak pro návrat.
Doplňkové parametry
| Kategorie: | Kotlový modul - nesměšovaný |
|---|---|
| Hmotnost: | 5 kg |
| Jmenovitá světlost (DN): | DN 32 |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Maximální průtok: | 3000 l |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 03.12.2024 9:39:48 |
