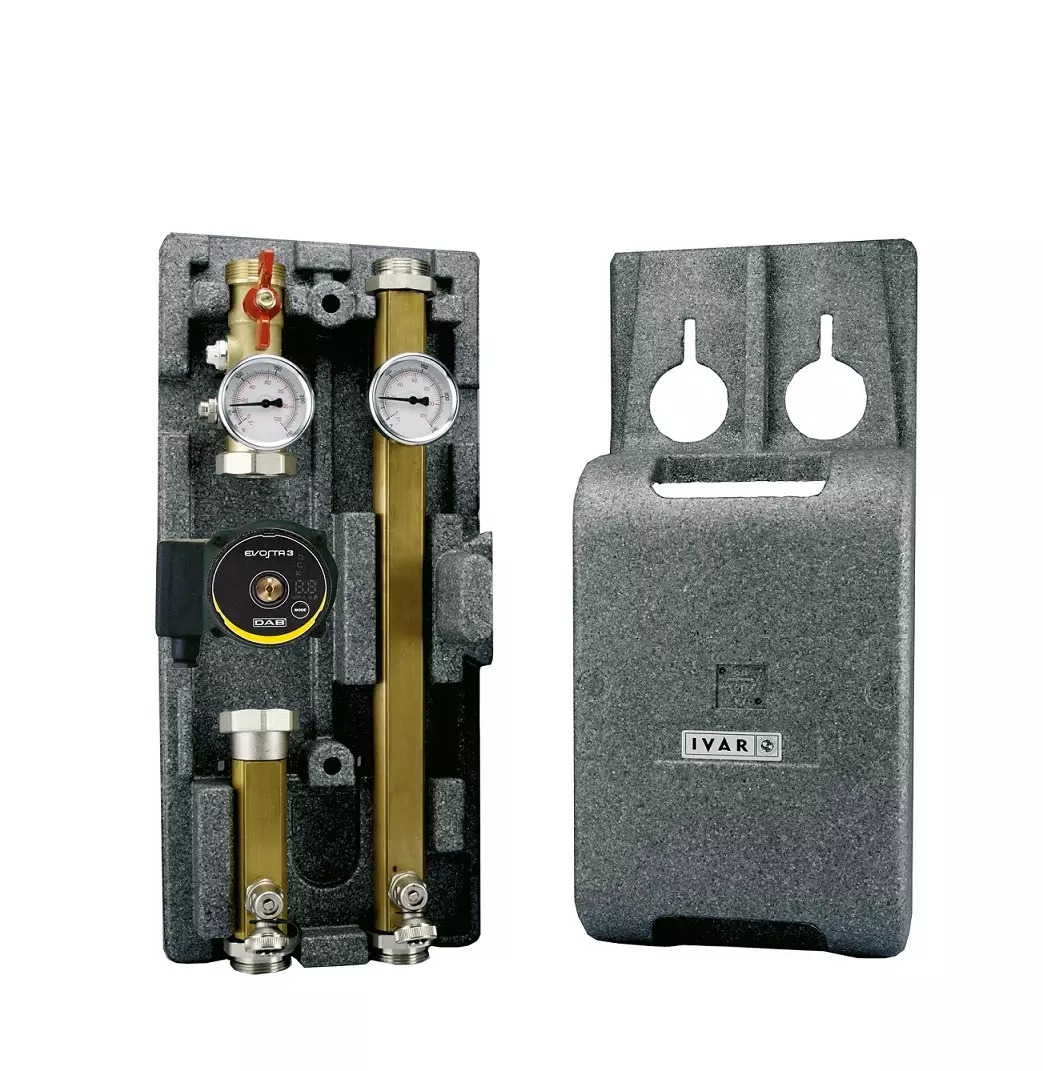

Modul kotle - bez míchání - DN 32; DAB.EVOSTA 2 40-70/180

Detailní popis produktu

Moduly kotle bez míchání jsou zásadní komponenty v centrálních otopných soustavách, zejména v bytových a komerčních budovách, kde je požadován přímý přenos tepla bez míchání teplot. Instalatéři pracující na kotelních okruzích, zejména těch, které zahrnují otopná tělesa a podlahové vytápění, často integrují tyto moduly, aby zajistili stabilní průtok a tlakové podmínky. Tato verze je vhodná pro aplikace, kde je potřeba pevné dodání teploty, například v systémech s nízkou tepelnou setrvačností nebo kde není požadováno přesné řízení teploty. Kompaktní design umožňuje instalaci v kotelnu, technickém prostoru nebo v blízkosti teplovodního zdroje, čímž se zkracují potrubní trasy a ztráty systému.

Při montáži tohoto modulu musí instalatér zajistit kompatibilitu s existujícím rozvrhem systému a ověřit, že přívodní a odtokové přípojky jsou v souladu s potrubní sítí. Integrace modulu vyžaduje pečlivé plánování, aby se zabránilo hydraulickým nerovnováhám a zajistilo, že oběhové čerpadlo pracuje v rámci svých navržených parametrů. Projektanti systémů by měli také zvážit izolační vlastnosti modulu, aby se minimalizovaly tepelné ztráty a zlepšila celková účinnost.

Technické parametry

Instalace a připojení

Instalace začíná ověřením výrovnání přívodních a odtokových hrdel s potrubní sítí systému. Modul je vybaven 5/4 palce závitovými vnějšími závity pro bezpečné připojení. Před montáží musí instalatér prozkoumat všechna šroubení na poškození a zajistit, že těsnící plochy jsou čisté a bez nečistot. Běžné chyby při instalaci zahrnují nesprávnou orientaci oběhového čerpadla nebo výrovnání přívodních a odtokových linek, což může vést ke snížení účinnosti nebo selhání systému.

Po umístění by měl být modul upevněn na stabilní plochu pomocí vhodných závěsných konstrukcí nebo opěr. Oběhové čerpadlo musí být naplněno a zkontrolováno pro správný směr otáčení. Všechny ventily, včetně kulového kohoutu a ručního odpuhovacího ventilu, by měly být otestovány na hladké provozní funkce. Doporučuje se provést finální tlakovou zkoušku systému, aby se odhalily netěsnosti a potvrdila integrita všech připojení.

Kompatibilita a příslušenství

Tento modul kotle je kompatibilní se standardními otopnými soustavami, které vyžadují nezmíjený průtok. Integruje se s otopnými tělesy, okruhy podlahového vytápění a jinými koncovými jednotkami, které pracují v rámci stanoveného rozsahu teplot. Další komponenty, jako jsou expanzní nádoby, pojistné ventily a vyvažovací ventily, mohou být potřeba nainstalovat zvlášť v závislosti na návrhu systému. Pro konkrétní aplikace mohou být potřeba další příslušenství, jako jsou průtokoměry nebo dálkové teplotní senzory.

Technický pozadí pro projektanty

Modul funguje tak, že umožňuje ohřáté vodě procházet kotelním okruhem bez úpravy teploty. Tělo z mosazi CW617N poskytuje dobré odolnosti korozi a tepelnou vodivost, což je vhodné pro dlouhodobý provoz ve vlhkém prostředí. Izolační vrstva z polystyrenu minimalizuje tepelné ztráty a snižuje riziko kondenzace na vnějších plochách. Při integraci do systému přispívá modul k udržení konzistentního průtoku a teploty, pokud je čerpadlo správně rozměřeno a systém je správně vyvážen.

Projektanti by měli zvážit dopad jmenovité kapacity průtoku a třídy tlaku modulu na celkový výkon systému. Přítomnost zpětného ventilu zajišťuje, že průtok zůstává jednosměrný, zabrání se zpětnému průtoku, který by mohl porušit vyvážení systému. Termická roztažnost materiálů během provozu musí být také zohledněna v rozvrhu, aby se zabránilo mechanickému namáhání na připojení.

Údržba a provoz

Doporučuje se pravidelná kontrola oběhového čerpadla a ventilů, aby byl zajištěn pokračující výkon. Kulový kohout by měl být zkontrolován na hladké provozní funkce a ruční odpuhovací ventil by měl být pravidelně otevřen, aby se uvolnilo uvízlé vzduch. Izolace by měla být kontrolována na známky poškození nebo opotřebení a všechny exponované části by měly být opraveny, aby byla udržována tepelná účinnost. V technických datech nejsou stanoveny konkrétní intervaly údržby, ale údržba by měla být prováděna podle doporučení výrobce pro jednotlivé komponenty.

Nejčastější otázky

Může být tento modul kotle připojen k systému podlahového vytápění?
Ano, pokud systém pracuje v rámci teplotních a tlakových mezí modulu. Bez míchání návrh je vhodný pro aplikace, kde je požadováno konstantní dodání teploty.

Jaký je maximální průtok, který tento modul podporuje?
Podle technického listu výrobce je maximální průtok 3000 l/h. Tato hodnota by měla být zohledněna při rozměrování systému a výběru oběhového čerpadla.

Je tento modul vhodný pro použití s solárními tepelnými systémy?
Záleží na návrhu solárního systému. Pokud systém vyžaduje nezmíjený průtok a pracuje v rámci teplotních a tlakových mezí modulu, může být použit jako součást okruhu.

Obsahuje modul všechny potřebné ventily pro integraci do systému?
Ano, obsahuje kulový kohout, dva plnící a odpuhovací ventily, ruční odpuhovací ventil, zpětný ventil a dva teploměry. Další ventily mohou být potřeba v závislosti na konfiguraci systému.
