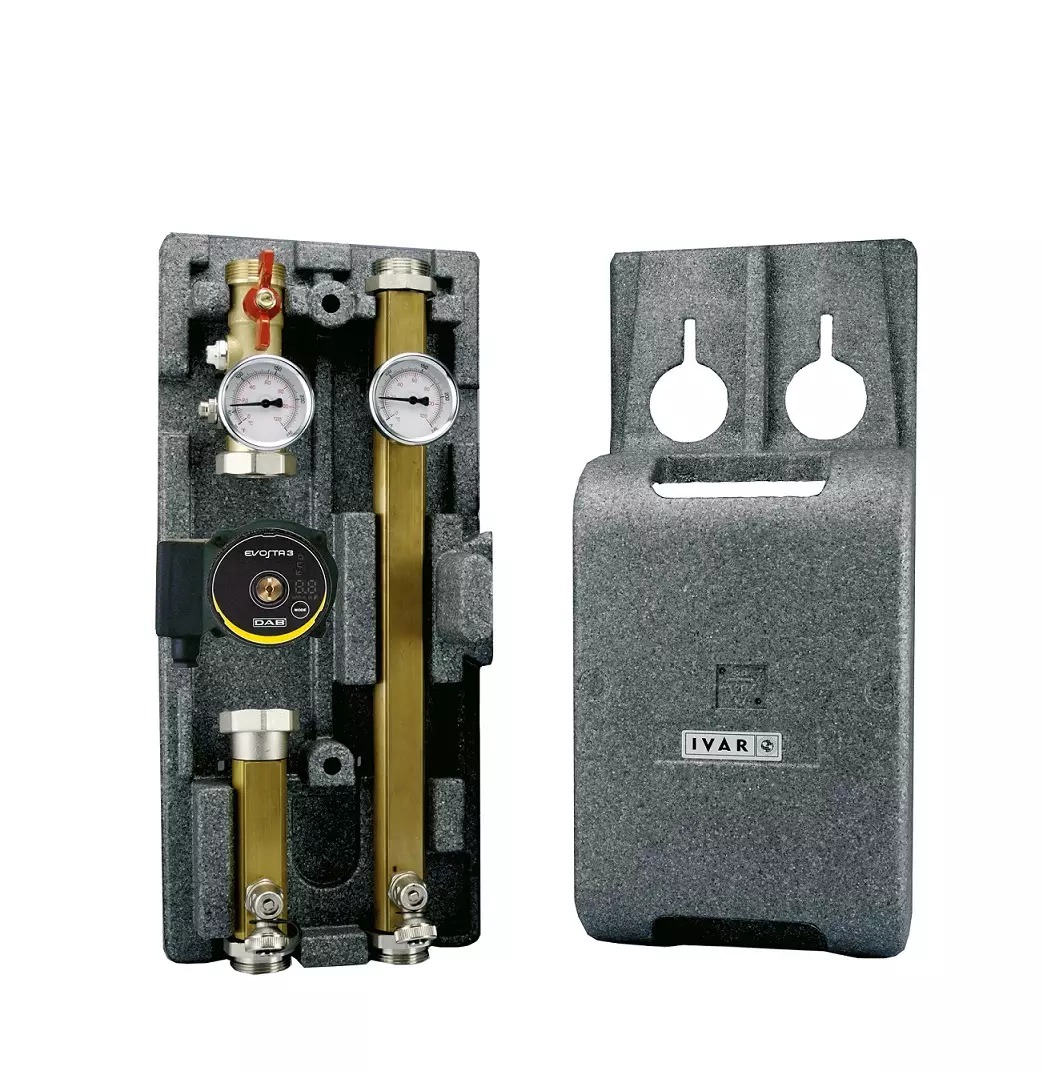

Kotlový modul - bez směšování - DN 32; DAB.EVOSTA 3 60/180
Kód: 55A6105Související produkty
Detailní popis produktu
Kotlové moduly bez směšování jsou základními komponentami moderních otopných soustav, zejména v aplikacích, kde není požadováno přímé směšování primárního a sekundárního oběhu. Tyto moduly se běžně používají v bytových a menších komerčních budovách s individuálními kotlovými soustavami. Instalatéři pracující na centrálních otopných soustavách se s těmito moduly setkají při integraci kotle, modernizaci systému nebo nových instalacích. Kompaktní design umožňuje efektivní využití místa při zachování hydraulického výkonu.
Při instalaci se modul připojí přímo k kotlu a otopnému oběhu. Vnitřní komponenty zajišťují stabilní provoz a přesné sledování parametrů soustavy. Konstrukce z mosazí CW617N poskytuje odolnost proti korozi, což z něj dělá vhodný prvek pro dlouhodobé použití v uzavřených otopných soustavách. Tepelná izolace minimalizuje tepelné ztráty a zvyšuje celkovou účinnost systému.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Jmenovitý průměr | DN 32 |
| Jmenovitý tlak | PN 10 |
| Kód | 55A6105 |
| Značka | IVAR |
Instalace a připojení
Pro instalaci kotlového modulu nejprve zkontrolujte, zda je kotel a otopný oběh správně připraven. Připojte potrubí pro přívod a návrat pomocí vnějšího závitu 5/4". Zkontrolujte, zda jsou všechny vnitřní komponenty, jako je oběhové čerpadlo, kulový kohout a teploměry, správně umístěny. Zkontrolujte integritu tepelné izolace a ujistěte se, že modul je pevně upevněn. Běžné chyby při instalaci zahrnují nesprávnou orientaci závitů a nedostatečné těsnění spojů. Vždy zkontrolujte, zda je modul správně zarovnán s vstupními a výstupními porty kotle a zda jsou všechny ventily ve správné poloze otevřeného nebo uzavřeného. Po instalaci proveďte tlakovou zkoušku, abyste odhalili případné netěsnosti.Kompatibilita a příslušenství
Tento kotlový modul je kompatibilní se standardními centrálními otopnými soustavami s měděným nebo ocelovým potrubím. Pro kompletní integraci systému mohou být potřeba další komponenty, jako jsou roztažné nádoby, pojistné ventily a vyvažovací ventily. Modul je navržen tak, aby fungoval s běžnými řídicími systémy kotle a lze jej integrovat jak do nových, tak do stávajících instalací.Technický pozadí pro projektanty
Modul funguje jako přímý rozhraní mezi kotlem a otopným oběhem. Mosaz CW617N poskytuje dobrou tepelnou vodivost a odolnost proti korozi, což je klíčové pro dlouhodobou spolehlivost. Tepelná izolace snižuje tepelné ztráty a pomáhá udržovat účinnost systému. Vnitřní oběhové čerpadlo zajišťuje konzistentní průtok, zatímco kulový kohout a teploměry umožňují přesné řízení a monitorování. Projektanti by měli zohlednit tlakové a teplotní limity modulu při plánování celkového rozvrhu systému. Kompaktní design modulu umožňuje snadnou integraci do úzkých prostor, ale je třeba zajistit dostatečné volné místo pro údržbu. Princip provozu vychází z přímého přenosu tepla bez směšování primárního a sekundárního oběhu, což z něj dělá ideální řešení pro systémy s oddělenými kotlovými a otopnými smyčkami.Údržba a provoz
Pravidelné vizuální kontroly by měly zahrnovat hledání známek opotřebení, koroze nebo netěsností. Oběhové čerpadlo a kulový kohout by měly být pravidelně testovány, aby byl zajištěn hladký provoz. Teploměry by měly být ověřeny na přesnost. Jakékoliv odchylky by měly být okamžitě vyšetřeny, aby se zabránilo selhání systému. Při pravidelné údržbě by měly být vnitřní komponenty případně vyčištěny a tepelná izolace zkontrolována na poškození. Pokud modul ukazuje známky sníženého výkonu nebo netěsností, měl by být vyměněn podle pokynů výrobce. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby.Nejčastější otázky
Může být modul použit s kondenzačním kotlem?
Ano, modul je vhodný pro použití s kondenzačními kotly, pokud jsou provozní teplota a tlak v rámci specifikovaných limitů.
Je oběhové čerpadlo součástí modulu?
Ano, modul obsahuje vestavěné oběhové čerpadlo pro nepřetržitý provoz otopného oběhu.
Jaký typ tepelné izolace je použit?
Modul je izolován materiálem polystyren (PS) pro snížení tepelných ztrát a zvýšení účinnosti systému.
Jak jsou připojeny teploměry?
Teploměry jsou integrovány do modulu a poskytují přímá měření teploty pro sledování výkonu otopného oběhu.
Doplňkové parametry
| Kategorie: | Kotlový modul - nesměšovaný |
|---|---|
| Hmotnost: | 7.5 kg |
| Jmenovitá světlost (DN): | DN 32 |
| Materiál: | mosaz |
| Jmenovitá světlost: | DN 32 |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 21.11.2024 21:01:43 |
