Bytový modul teplé vody – elektricky ovládaný – TV 10 ± 2s
Kód: 506703Související produkty
Detailní popis produktu
Bytové moduly teplé vody se běžně používají v panelových domech a jednotlivých domech s centrálními otopnými soustavami. Integrují se do otopného okruhu, aby byla zajištěna teplá voda nezávisle na centrálním kotlovém systému. Instalatéři pracující s vysokoteplotními soustavami obvykle tyto moduly používají, aby zajistili stabilní zásobování teplou vodou a zároveň zachovali účinnost a bezpečnost systému. Moduly se často instalují do strojoven nebo technických prostor, kde je místo omezené, ale zároveň je třeba přístup pro údržbu a kontrolu.
Moduly jsou navrženy pro použití ve systémech, kde otopný okruh pracuje na zvýšených teplotách. Integrace elektricky ovládaného přepínacího ventilu umožňuje dálkové nebo automatické ovládání okruhu teplé vody. Modul je vhodný pro instalaci do systémů s jmenovitým tlakem PN 4 a maximální provozní teplotou +95 °C pro otopný okruh. Okruh teplé vody pracuje s jmenovitým tlakem PN 10 a maximální teplotou +90 °C. To zajišťuje kompatibilitu se standardními distribučními systémy teplé vody.
Technické parametry
| Provozní teplota | +90 °C |
|---|---|
| Jmenovitý tlak | PN 4 |
| Kód | 506703 |
| Značka | IVAR |
Instalace a připojení
Instalační proces začíná ověřením kompatibility systému a zajištěním, že modul je vhodný pro danou aplikaci. Modul se připojuje k otopnému a k okruhu teplé vody pomocí vnějších závitů 3/4 palce M. Je důležité zkontrolovat zarovnání připojení a zajistit, že všechny spoje jsou utaženy podle specifikací výrobce. Modul obsahuje montážní základ pro bezpečnou instalaci na zeď nebo do technického skříně. Běžné chyby při instalaci zahrnují nesprávnou orientaci termostatického směšovače a nedostatečné utěsnění potrubních spojů, což může vést k únikům nebo neefektivnímu provozu. Po instalaci by měl být systém otestován na tlakovou těsnost a správné rozdělení průtoku.
Kompatibilita a příslušenství

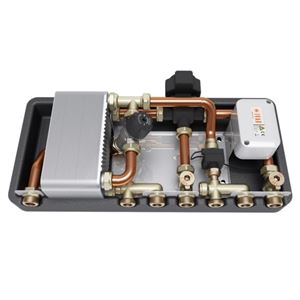

Tento modul je navržen pro použití s vysokoteplotními otopnými soustavami a je kompatibilní se standardními distribučními systémy teplé vody. Obsahuje deskový výměník tepla, termostatický směšovač, elektrický pohon, spojovací potrubí, montážní základ, dva vyvažovací ventily, průtokový čidlo a tepelné izolace. Pro standardní instalaci nejsou potřeba žádné další příslušenství. Modul je určen k použití s bytovými stanicemi řady IVAR.SAT a není kompatibilní s jinými značkami nebo modely bez ověření od výrobce.
Technický pozadí pro projektanty
Pracovní princip tohoto modulu je založen na přenosu tepla mezi otopným a okruhem teplé vody pomocí deskového výměníku tepla. Termostatický směšovač reguluje teplotu teplé vody smísením studené a teplé vody podle nastaveného cílového rozsahu, který se pohybuje mezi +36 °C a +65 °C. Elektrický pohon ovládá přepínací ventil pro směrování průtoku skrze modul. Materiály použité při výrobě modulu jsou vybrány dle jejich odolnosti vůči vysokým teplotám a tlaku. Tepelné izolace minimalizují ztráty tepla a zajišťují bezpečný provoz. Účinnost modulu závisí na správném rozměrování výměníku tepla a jeho správné integraci do celkového návrhu systému. Při návrhu je třeba zohlednit faktory jako průtok, teplotní rozdíl a systémový tlak, aby byla zajištěna optimální výkon a trvanlivost.
Údržba a provoz
Pravidelná údržba tohoto modulu není potřeba, protože je navržen pro dlouhodobý provoz s minimální intervencí. Doporučuje se však pravidelně kontrolovat spoje a ventily na známky opotřebení nebo úniku. Termostatický směšovač by měl být zkontrolován na správnou funkci a případně upraven. Průtokové čidlo a vyvažovací ventily by měly být také ověřeny, aby byla zajištěna přesná regulace průtoku. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, proto by měla být prováděna podle stavu systému a požadavků místních předpisů.
Nejčastější otázky
Může být tento modul připojen k vysokoteplotní otopné soustavě?
Ano, modul je speciálně navržen pro integraci do vysokoteplotních otopných soustav s jmenovitým tlakem PN 4 a maximální provozní teplotou +95 °C.
Jaký je rozsah termostatického směšovače?
Termostatický směšovač lze nastavit mezi +36 °C a +65 °C pro regulaci teploty teplé vody.
Je elektrický pohon kompatibilní se standardními řídicími systémy?
Elektrický pohon je navržen tak, aby fungoval se standardními řídicími systémy pro dálkové nebo automatické ovládání přepínacího ventilu.
Jaká je maximální provozní teplota okruhu teplé vody?
Okruh teplé vody má maximální provozní teplotu +90 °C a jmenovitý tlak PN 10.
Doplňkové parametry
| Kategorie: | Bytový modul pro přípravu teplé vody - ovládaný elektrickým pohonem |
|---|---|
| Hmotnost: | 6.75 kg |
| EAN: | Lukas |
| Jmenovitý tlak: | PN 4 |
| Provozní teplota: | +90 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 10:04:06 |
