Modularní rozdělovač/sběrač – 1 palce x EK; 7cestný; mosazný
Kód: KIT5068756Související produkty
Detailní popis produktu
Modularní rozdělovače a sběrače jsou základními komponenty hydronických topných soustav, zejména v komerčních a průmyslových budovách. Tyto soustavy často vyžadují přesné řízení průtoku a distribuci po více okruzích. Instalatéři a technici pracující na těchto soustavách potřebují spolehlivé, modularní řešení, které umožňuje flexibilitu v konfiguraci a rozšíření. Tato sestava je vhodná pro použití v podlahovém vytápění, radiátorovém vytápění a jiných aplikacích, kde je třeba řídit a monitorovat více okruhů.
Při instalaci těchto soustav je důležité zajistit, že rozdělovač a sběrač jsou správně rozměrově a polohově navrženy, aby zahrnovaly požadovaný počet okruhů a umožňovaly budoucí rozšíření. Modularní design této sestavy umožňuje snadnou integraci do stávajících systémů nebo nových instalací, čímž je zajištěno, že každý okruh může být individuálně řízen a monitorován.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +90 °C |
| Nominální tlak | PN 10 |
| Mezera mezi vývody | 40 mm |
| Kód | KIT5068756 |
| Značka | IVAR |
Instalace a připojení
Sestava je dodávána v rozmontovaném stavu, což vyžaduje, aby montér složil rozdělovač a sběrač. Stranné přívody mají rozměr 1 palce a vývody jsou od sebe vzdáleny 40 mm s 3/4 palce EK připojeními. Je důležité zajistit, že všechna připojení jsou správně utažena a utěsněna, aby se zabránilo únikům. Běžné chyby při instalaci zahrnují nesprávné zarovnání částí rozdělovače a sběrače, což může vést k nerovnoměrnému průtoku a snížení účinnosti systému. Montéři by měli také ověřit, že montážní závěsy jsou pevně upevněny na stěnu nebo konstrukci, aby se zabránilo vibracím a pohybu.Kompatibilita a příslušenství

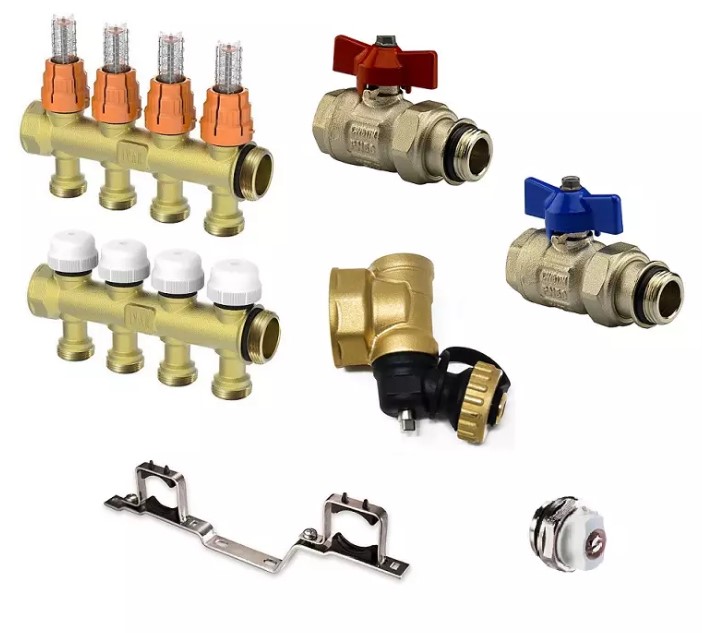

Tato modularní sestava rozdělovače/sběrače je navržena tak, aby byla kompatibilní s širokou škálou komponentů hydronických topných soustav, včetně regulátorů průtoku, tlakových regulátorů a teplotních čidel. Při instalaci je důležité zajistit, že všechny komponenty jsou kompatibilní s 3/4 palce EK připojeními. Další příslušenství, které může být potřeba, zahrnuje montážní závěsy, izolační materiály a těsnící prostředky. Sestava zahrnuje dva manuální výpustné a odtokové uzávěry, stejně jako dva kulové kohouty s těsnícími kroužky, což je zásadní pro údržbu a provoz systému.Technický pozadí pro projektanty
Pracovní princip této modularní sestavy rozdělovače/sběrače je založen na distribuci a sběru ohřáté vody po více okruzích. Mosaz CW617N je vybrána pro svou vysokou pevnost a odolnost proti tepelnému roztažení, což zajišťuje dlouhodobou spolehlivost v topných soustavách. Integrace regulátorů průtoku a uzavíracích ventilů umožňuje přesné řízení průtoku a tlaku v systému. Účinnost a životnost sestavy závisí na kvalitě instalace, správném zarovnání částí rozdělovače a sběrače a použití kompatibilních komponent.Údržba a provoz
Pravidelná údržba modularní sestavy rozdělovače/sběrače je zásadní pro zajištění optimálního výkonu. Zahrnuje kontrolu na úniky, ověření utažení všech připojení a kontrolu stavu těsnících kroužků. Manuální výpustné a odtokové uzávěry by měly být pravidelně používány k odstranění vzduchu z systému a k vyčerpání sestavy během údržby nebo vypnutí. Nejsou uvedena konkrétní intervaly údržby, ale doporučuje se provádět pravidelné kontroly jako součást obecného plánu údržby systému.Nejčastější otázky
Může být tato sestava rozdělovače/sběrače použita v systémech podlahového vytápění?
Ano, sestava je vhodná pro použití v systémech podlahového vytápění díky své modularní konstrukci a kompatibilitě s více okruhy.
Je možné rozšířit počet okruhů po instalaci?
Ano, modularní konstrukce umožňuje přidání dalších okruhů prodloužením částí rozdělovače a sběrače podle potřeby.
Jaký typ těsnění je použit pro kulové kohouty?
Kulové kohouty jsou vybaveny těsnícími kroužky, aby zajistily těsné a netěsné spojení.
Může být sestava použita v systémech s vyšší provozní teplotou?
Ne, provozní teplota je omezena na 90 °C, jak je uvedeno v technických parametrech.
Doplňkové parametry
| Kategorie: | IVAR.CI 400 KC SET - Sestava modulární rozdělovač/sběrač |
|---|---|
| Hmotnost: | 7.5 kg |
| EAN: | biela |
| Druh výrobku: | rozdělovač / sběrač |
| Rozměr závitu: | 3/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +90 °C |
| Rozteč výstupů: | 40 mm |
