Modularní rozdělovač/sběrač – 1 palce x EK; 4cestný; mosazný

Detailní popis produktu

Modularní rozdělovače a sběrače jsou základními komponenty hydronických otopných soustav, zejména v aplikacích s více oběhy, jako je podlahové vytápění, radiace nebo městské vytápění. Tyto jednotky jsou běžně instalovány v bytových, obchodních i průmyslových budovách pro správu distribuce a návratu ohřáté vody. Montážní firmy pracující na těchto systémech musí zajistit přesnou regulaci průtoku a vyvážené rozdělení tlaku, aby byla zajištěna účinnost a trvanlivost systému.

Navržen pro integraci do otopných soustav s více oběhy, tento 4cestný rozdělovač/sběrač poskytuje kompaktní a modularní řešení. Běžně se používá v systémech, kde jednotlivé oběhy vyžadují oddělanou regulaci průtoku a izolaci. Mosazná konstrukce zaručuje odolnost a odolnost proti korozi, což z něj dělá vhodný produkt pro dlouhodobé použití v prostředí s kolísajícími teplotami a tlaky.

Technické parametry

Montáž a připojení

Jednotka je dodávána v demontovaném stavu a musí být nainstalována podle standardních pokynů pro potrubní a otopné systémy. Vstupy o průměru 1 palce vyžadují vhodné potrubní adaptéry a těsnící materiály, aby byly vyloučeny netěsnosti. Typ závitu 3/4 palce EK by měl být ověřen pro kompatibilitu s potrubím systému. Během montáže je důležité správně zarovnat rozdělovač a sběrač a zajistit, že všechna připojení jsou utažena podle specifikací výrobce. Běžné chyby při montáži zahrnují nesprávnou orientaci závitů, nedostatečné těsnění a špatné zarovnání vývodů.

Kompatibilita a příslušenství

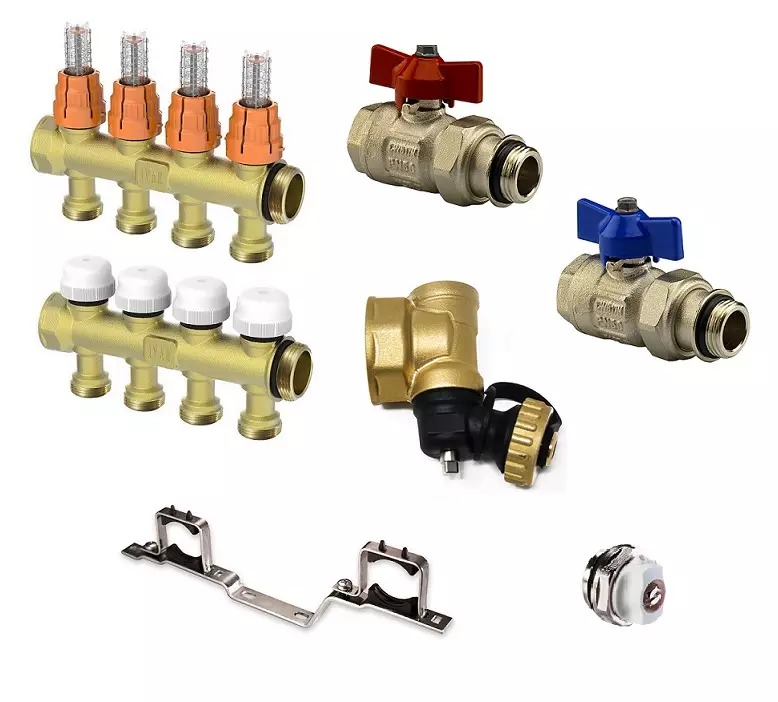

Tato modularní jednotka je kompatibilní se standardními komponentami otopných systémů, jako jsou regulátory průtoku, uzavírací ventily a expanzní nádoby. Pro kompletní nastavení systému mohou být potřeba další komponenty, jako jsou montážní konzole, izolace potrubí a ventily pro vybírání přebytku tlaku. Sada zahrnuje regulátory průtoku, uzavírací ventily, manuální odvzdušňovací ventily a kulové kohouty s uzamykacími mechanismy. Tyto příslušenství jsou základní pro funkčnost systému a musí být nainstalována podle pokynů výrobce.

Technický pozadí pro projektanty

Pracovní princip tohoto rozdělovače/sběrače je založen na distribuci a sběru ohřáté vody přes více oběhů. Vzdálenost 40 mm mezi vývody umožňuje rovnoměrné rozdělení průtoku a minimalizuje pokles tlaku v systému. Integrace regulátorů průtoku a uzavíracích ventilů umožňuje přesnou regulaci každého oběhu, což je základní pro udržení vyváženosti a účinnosti systému. Trvanlivost a výkon jednotky závisí na kvalitě montáže, pravidelném údržbě a provozních podmínkách systému.

Údržba a provoz

Doporučuje se pravidelná kontrola rozdělovače a sběrače, aby byla zajištěna bezproblémová funkce. Klíčové body kontroly zahrnují ověření utažení všech připojení, hledání známek koroze nebo opotřebení a zajištění, že regulátory průtoku a uzavírací ventily fungují správně. Manuální odvzdušňovací ventily by měly být pravidelně otevřeny, aby byl uvolněn uvízlý vzduch a zabráněno ucpání. I když nejsou uvedena konkrétní období údržby, pravidelná údržba je základní pro prevenci poruch systému a zajištění optimálního provozu.

Nejčastější otázky

Může být tento rozdělovač/sběrač použit v systémech podlahového vytápění?
Ano, 4cestná konfigurace a rozměr 3/4 palce EK z něj dělá vhodný produkt pro systémy podlahového vytápění s více oběhy.

Je materiál mosaz CW617N kompatibilní s glykolovými otopnými tekutinami?
Ano, materiál CW617N je odolný proti korozi a vhodný pro použití s glykolovými otopnými tekutinami, pokud je koncentrace a teplota v rámci specifikací výrobce.

Může být jednotka použita v systémech s vyšší provozní teplotou než +90 °C?
Ne, provozní teplota je specifikována jako +90 °C a jednotka by neměla být použita v systémech s vyššími teplotami, aby nedošlo k degradaci materiálu a možnému selhání.

Jaký je doporučený způsob těsnění připojení 3/4 palce EK?
Připojení 3/4 palce EK by měla být těsněna vhodným těsnícím prostředkem nebo páskou PTFE, aby bylo zajištěno netěsné připojení a zabráněno uvolnění v průběhu času.
