Modularní rozdělovač/sběrač – 1 palce EK; 10cestný; mosazný

Detailní popis produktu

Modularní rozdělovače a sběrače jsou základní komponenty v hydronických vytápěcích soustavách, zejména v konfiguracích s více smyčkami, jako je podlahové vytápění, radiace a městská vytápěcí sítě. Poskytují centrální místo pro distribuci průtoku a sběr návratu, což zajišťuje vyvážený výkon systému. Tato 10cestná sada je vhodná pro komerční a průmyslové budovy, včetně bytových komplexů, kde je požadována přesná regulace průtoku a zónování. Montéři tyto jednotky obvykle integrují do předizolovaných potrubních systémů, zajišťují kompatibilitu se standardními potrubními rozvětveními a řídicími zařízeními.

Správné vybavení a instalace modularních rozdělovačů jsou klíčové pro efektivitu a trvanlivost systému. Vzdálenost mezi vývody a typ připojení musí odpovídající hydraulickému návrhu systému. Tato verze je určena pro použití v uzavřených systémech pracujících při nominálním tlaku až PN 10 a maximální teplotě 90 °C. Často se používá společně s termostatickými ventily, průtokoměry a vyvažovacími zařízeními k efektivní správě tepelné distribuce.

Technické parametry

Materiál	Mosaz CW617N
Prov. teplota	+90 °C
Nominální tlak	PN 10
Vzdálenost vývodů	40 mm
Kód	KIT5068777
Značka	IVAR

Mez provozní teploty +90 °C a nominální tlak PN 10 jsou klíčové pro určení vhodnosti tohoto rozdělovače v různých vytápěcích systémech. Mosaz CW617N materiál nabízí dobrou odolnost proti korozi a mechanickou pevnost, což z něj dělá vhodný materiál pro dlouhodobé použití v uzavřených systémech s vodou jako tepelným médiem. Vzdálenost 40 mm mezi vývody zajišťuje kompatibilitu se standardními potrubními rozvětveními a umožňuje použití standardních přípojek a izolačních materiálů.

Instalace a připojení

Rozdělovač je dodáván jako demontovaná jednotka, která vyžaduje montáž na místě. Stranové vstupy mají velikost 1 palce, výstupy jsou od sebe vzdáleny 40 mm a mají 3/4 palce EK připojení. Montéři by měli zajistit, že rozdělovač je namontován na stabilních opěrách a že všechna připojení jsou utažena podle momentových specifikací výrobce. Běžné chyby zahrnují nesprávnou orientaci průtokoměrů a nedostatečné těsnění závitových připojení. Je důležité ověřit, že rozdělovač je vodorovný a že všechny vývody jsou přístupné pro budoucí údržbu. Kulové kohouty a manuální odvzdušňovací ventily by měly být umístěny pro snadný přístup během komise a údržby.

Kompatibilita a příslušenství

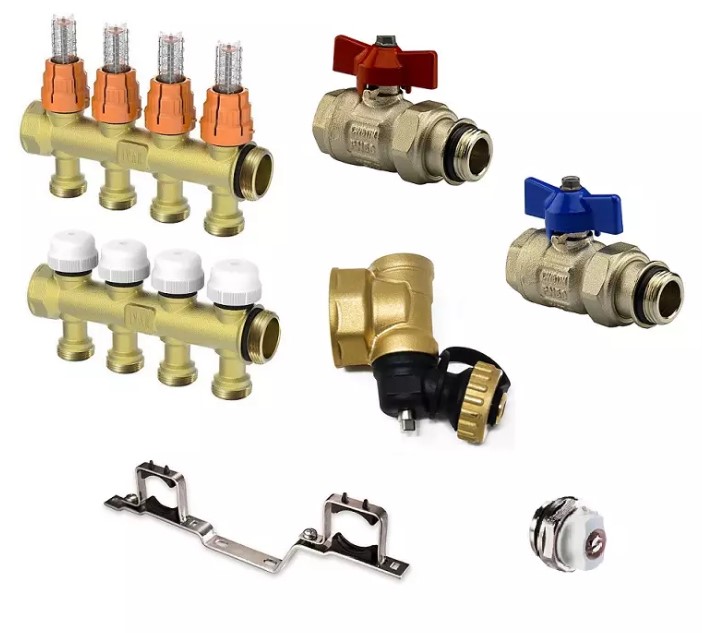

Tento modularní rozdělovač je kompatibilní se standardními 3/4 palce EK přípojkami a může být integrován do systémů s termostatickými ventily, regulátory průtoku a vyvažovacími ventily. Sada zahrnuje dva kryty s manuálními odvzdušňovacími ventily a dva kulové kohouty s odvzdušňovacími otvory, které jsou zásadní pro komisi a údržbu. Další komponenty, jako izolace, montážní závěsy a řídicí ventily, mohou být potřeba objednat zvlášť. Sada je určena pro použití s komponenty IVARovyho systému CI 400 KC a není kompatibilní s nestandardními nebo proprietárními typy připojení.

Technický pozadí pro projektanty

Modularní rozdělovač pracuje tím, že rozděluje přitékající průtok do více větví a shromažďuje návratový průtok z každé větve. Mosaz CW617N materiál je vybrán pro svou odolnost a odolnost proti korozi v uzavřených vodních systémech. Vzdálenost 40 mm mezi vývody umožňuje použití standardních potrubních izolací a zajišťuje, že rozdělovač může být integrován do kompaktních prostor. Návrh podporuje jak regulaci průtoku, tak vyvážení systému, což je zásadní pro dosažení rovnoměrné distribuce tepla. PN 10 hodnocení zajišťuje, že rozdělovač může zvládnout typické tlakové úrovně v hydronických systémech bez deformace nebo úniku. Mez provozní teploty 90 °C je vhodná pro většinu vytápěcích aplikací, včetně podlahového vytápění a otopných těles.

Údržba a provoz

Pravidelná údržba zahrnuje kontrolování netěsností ve všech závitových připojeních a ověření funkce manuálních odvzdušňovacích ventilů a kulových kohoutů. Rozdělovač by měl být pravidelně inspekce na známky koroze nebo mechanického poškození. V technické dokumentaci nejsou uvedena konkrétní intervaly údržby, ale doporučuje se provádět inspekce během komise systému a po každých významných změnách systému. Kulové kohouty by měly být pravidelně otočeny, aby se zabránilo ucpání, a odvzdušňovací ventily by měly být kontrolovány na případné zablokování nebo opotřebení. Jakékoliv potíže s distribucí průtoku nebo návratovým průtokem by měly být vyšetřeny, aby bylo zajištěno, že rozdělovač pracuje správně.

Nejčastější otázky

Může být tento rozdělovač použit s glykolovými tepelnými médiy?
Podle technického listu výrobce není vhodnost pro glykolová média specifikována. Doporučuje se se obrátit na výrobce pro potvrzení.

Je tento rozdělovač vhodný pro použití v otevřených systémech?
Ne, tento rozdělovač je navržen pro uzavřené hydronické systémy a není doporučen pro použití v otevřených systémech.

Může být rozdělovač použit s komponenty jiných výrobců než IVAR?
Ano, pokud komponenty jsou kompatibilní s 3/4 palce EK připojeními a splňují tlakové a teplotní požadavky systému.

Je rozdělovač vhodný pro podzemní instalaci?
Podle technického listu výrobce není vhodnost pro podzemní instalaci specifikována. Doporučuje se se obrátit na výrobce pro potvrzení.
