Multifunkční tlakový nádoba na roztažnost - 100l; 10bar; 5/4 palce

Detailní popis produktu

Tlakové nádoby na roztažnost jsou základními komponenty v uzavřených otopných a teplé vodárenské soustavách, aby bezpečně přijaly tepelnou roztažnost. V obytných, komerčních a průmyslových budovách pomáhají udržovat stabilní tlak v systému a zabránit poškození způsobenému tlakovými kolísáními. Tato varianta se často používá v centrálních otopných systémech, solárních tepelných smyčkách a oběhových okruzích teplé vody, kde je požadováno přesné řízení tlaku. Správná instalace zajišťuje dlouhodobé výkony a dodržování bezpečnostních standardů.

Pro montéry znamená výběr správné nádoby na roztažnost shodu objemu systému, maximální pracovní teploty a tlaku. Nádoba musí být umístěna blízko kotlu nebo zdroje tepla a integrována do potrubí systému podle místních předpisů. Zajištění správné orientace a pevného montáže je kritické, aby se zabránilo mechanickému stresu na těle nádoby a vnitřních komponent.

Technické parametry

Instalace a připojení

Instalace vyžaduje umístění nádoby na místě přístupném pro kontrolu a údržbu. Velikost připojení 5/4 palce by měla být přizpůsobena odpovídajícímu průměru potrubí pomocí vhodných přípojek. Nerezový vstup s šestirohým hlavou usnadňuje bezpečné utažení pomocí standardních nástrojů. Zkontrolujte, zda je nádoba namontována svisle nebo vodorovně v závislosti na variantě modelu (DP pro zavěšení, DPV pro svislé montáže s podstavcem). Vyhněte se přetížení připojení, aby se zabránilo úniku. Běžné chyby zahrnují nesprávnou orientaci, která může vést k nerovnoměrnému rozdělení tlaku, nebo nedbalost při odpuhlování systému před uvedením do provozu.

Kompatibilita a příslušenství

Tato nádoba na roztažnost je kompatibilní s širokou škálou otopných systémů využívajících vodu jako tepelné médium. Měla by být kombinována s pojistným ventilem a tlakoměrem pro sledování stavu systému. Pro kompletní integraci do systému mohou být potřeba další příslušenství, jako jsou nezpětné ventily a izolační ventily. Ujistěte se, že všechny komponenty splňují stejné hodnoty pracovního tlaku a teploty, aby byla zachována integrita systému.

Technický pozadí pro návrháře

Nádoba pracuje na principu oddělení vzduchové a vodní komory prostřednictvím pevné butyl membrány. Tento návrh zabrání přímému kontaktu mezi plynem a vodou, čímž se snižuje riziko koroze a prodlužuje životnost. Butyl materiál poskytuje flexibilitu při tepelném cyklování a je odolný vůči degradaci způsobené přísadami ve vodě a změnám pH. Nerezový vstup zajišťuje odolnost a bezúnikové výkony. Integrace do systému závisí na správném rozměrování vzhledem k celkovému objemu systému a očekávanému zvýšení teploty. Dlouhodobá účinnost je ovlivněna pravidelnými kontroly stavu membrány a absence úniků vzduchu.

Údržba a provoz

Doporučuje se pravidelné vizuální kontroly, aby byly detekovány známky opotřebení, koroze nebo ztráty tlaku. Zkontrolujte, zda tlakoměr ukazuje v očekávaném rozsahu a zda membrána zůstává neporušená. Pokud nádoba ukazuje známky snížené účinnosti – například časté úpravy tlaku nebo neobvyklé zvuky – může být potřeba údržba. I když nejsou stanoveny plánované intervaly údržby, jakékoli odchylky v provozu by měly být okamžitě vyřešeny, aby se zabránilo poruchám systému.

Nejčastější otázky

Může být IVAR A2C2L38 použit v solárních systémech pro ohřev vody?
Ano, pokud systém pracuje v doporučených mezích teploty a tlaku. Butyl membrána je vhodná pro kvalitu vody typickou pro takové systémy.
Je butyl membrána vyměnitelná?
Membrána je pevná a není navržená pro výměnu. V případě selhání by měla být nahrazena celá jednotka.

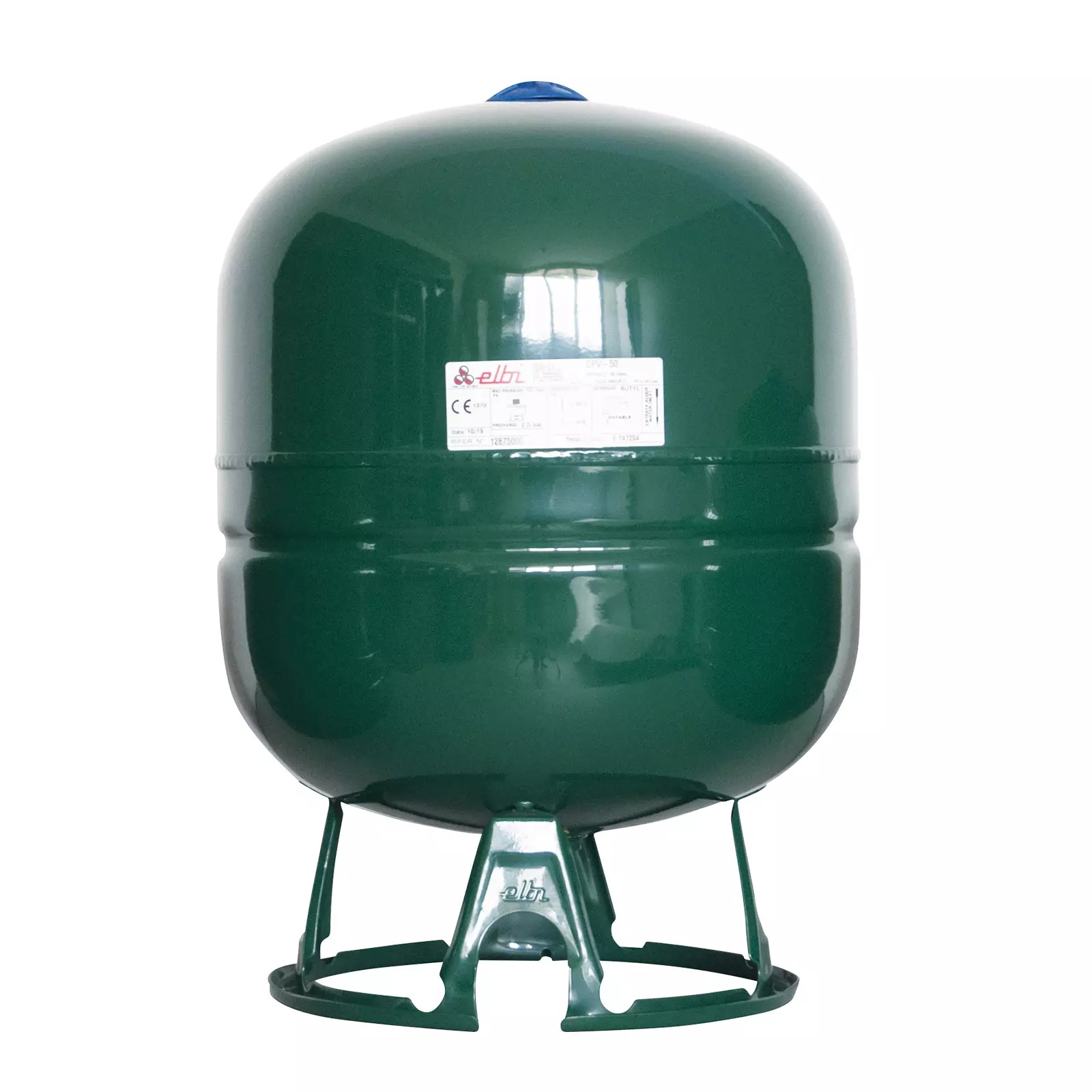

Jaký je rozdíl mezi variantami DP a DPV?
DP je určen pro zavěšení na stěnu pomocí závěsných závěsů, zatímco DPV je svislá varianta s podstavcem pro montáž na podlahu.
Může být tato nádoba použita v systémech s glykolem jako tepelným médiem?
Ne, nádoba je specificky navržena pro vodní systémy. Kompatibilita s glykolem není potvrzena výrobcem.
