Multifunkční tlaková nádoba na roztažnost – 150l; 10bar; 5/4 palce
Kód: A2C2L43Související produkty
Detailní popis produktu
Tlakové nádoby na roztažnost jsou základními komponenty v uzavřených otopných a sanitárních soustavách, kde přijímají tepelnou roztažnost vody a zabraňují přetlaku. Tato varianta se často používá v obytných a komerčních budovách s centrálními otopnými soustavami, včetně podlahového vytápění a solárních tepelných instalací. Instalatéři často integrují takové nádoby do soustav s oběhovými čerpadly, kotle a tepelnými výměníky, aby zajistili stabilní tlak a zabránili poškození potrubí a armatur.
Properní rozměr a výběr tlakové nádoby závisí na objemu soustavy, pracovním tlaku a teplotním rozsahu. Nádoba musí být rozměrována tak, aby zvládla maximální očekávanou roztažnost systémové kapaliny bez překročení jejího tlakového limitu. V soustavách s více zdroji tepla nebo velkými zásobníky musí být nádoba rozměrována podle toho, aby udržovala hydraulickou rovnováhu a zabraňovala tlakovým kolísáním.
Technické parametry
| Kód | A2C2L43 |
|---|---|
| Značka | IVAR |
Instalace a připojení

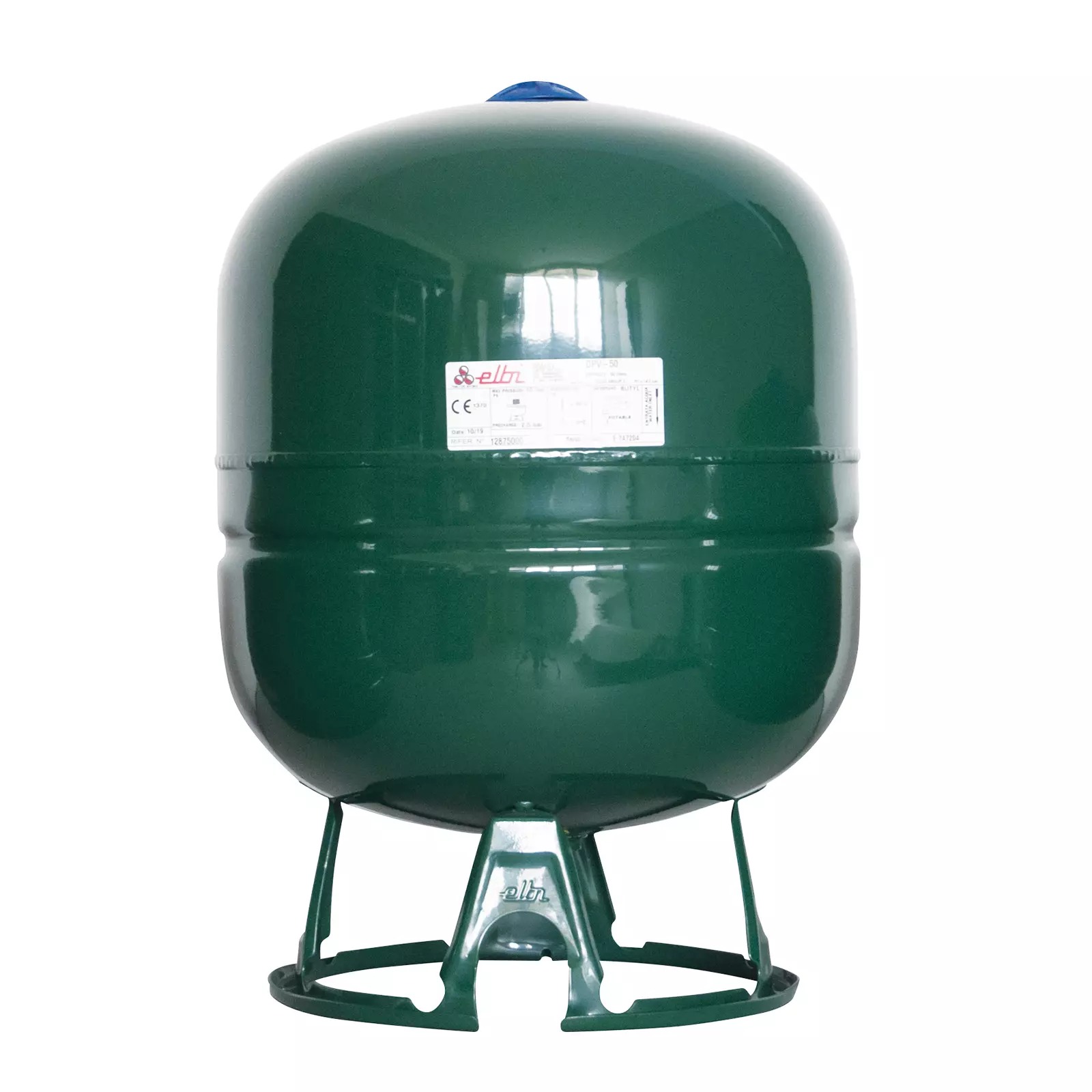

Nádoba by měla být instalována v místě, které umožňuje snadný přístup pro údržbu a kontrolu. Typicky se montuje vertikálně nebo horizontálně, v závislosti na variantě modelu (IVAR.DP pro zavěšenou montáž, IVAR.DPV pro vertikální montáž s podstavcem). Připojovací závit 5/4 palce vyžaduje kompatibilní armaturu s hexagonální maticí pro bezpečnou instalaci. Ujistěte se, že je nádoba připojena do soustavy po redukčním ventilu a před oběhovým čerpadlem, aby se zabránilo tlakovým rázům. Běžné chyby instalace zahrnují nesprávnou orientaci, která může ovlivnit výkon nádoby, a nedbalost při odpuhlování soustavy před uvedením do provozu.Kompatibilita a příslušenství
Tato nádoba na roztažnost je kompatibilní se soustavami využívajícími vodu jako tepelné médium a je vhodná pro integraci s redukčními ventily, pojistnými ventily a oběhovými čerpadly. Pro kompletní funkčnost soustavy mohou instalatéři potřebovat objednat další komponenty, jako jsou tlakové manometry, odpuhlovací ventily a montážní konzoly. Související produkty zahrnují další nádoby na roztažnost značky IVAR s různými kapacitami a velikostmi připojení.Technický pozadí pro projektanty
Nádoba pracuje tím, že odděluje vodní a vzduchové komory pomocí butylové membrány, která je odolná vůči tepelnému cyklování a chemickému poškození. Antikorozivní butylové potažení na straně vody zabraňuje korozi a prodlužuje životnost nádoby. Vstupní šroubení z nerezové oceli s hexagonální maticí zajišťuje odolné a netěsné připojení. Nádoba je navržena tak, aby vyhovovala směrnici EU pro tlakové zařízení 97/23/ES a má CE značku pro shodu. Princip fungování zajišťuje, že nádoba udržuje stabilní tlak kompenzací tepelné roztažnosti bez potřeby častého dopumpování.Údržba a provoz
Pravidelné kontroly by měly zahrnovat ověření tlaku ve vzduchové komoře a zajištění, že membrána je nepoškozená. Pokud nádoba ukazuje známky přetlaku nebo sníženého výkonu, může vyžadovat dopumpování nebo výměnu. V krátkém popisu nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelné vizuální kontroly, aby se odhalily úniky nebo koroze. Před jakoukoliv údržbou by měla být nádoba odpojena od soustavy, aby byla zajištěna bezpečnost.Nejčastější otázky
Může být tato nádoba použita ve solárních tepelných soustavách?
Ano, je vhodná pro solární tepelné soustavy, pokud pracovní teplota nepřekročí 90°C a tlak soustavy zůstane v rámci limitu 10bar.
Je nádoba kompatibilní s tepelnými médiy na bázi glykolu?
Podle technického listu výrobce by měla být kompatibilita s glykolem ověřena zvlášť.
Může být nádoba namontována v uzavřeném prostoru?
Ano, varianta IVAR.DP je navržena pro zavěšenou montáž, což ji činí vhodnou pro instalaci v uzavřených prostorech, kde je omezený prostor.
Jaká je maximální povolená pracovní teplota?
Doporučená maximální pracovní teplota je 90°C, jak je uvedeno v technickém popisu.
Doplňkové parametry
| Kategorie: | Multifunkční expanzní nádoba |
|---|---|
| Druh výrobku: | expanzní / tlaková nádoba |
| Rozměr závitu: | 5/4" |
| Objem nádoby: | nad 100 l |
| Posledná aktuálizacia ceny: | 13.12.2024 8:42:44 |
