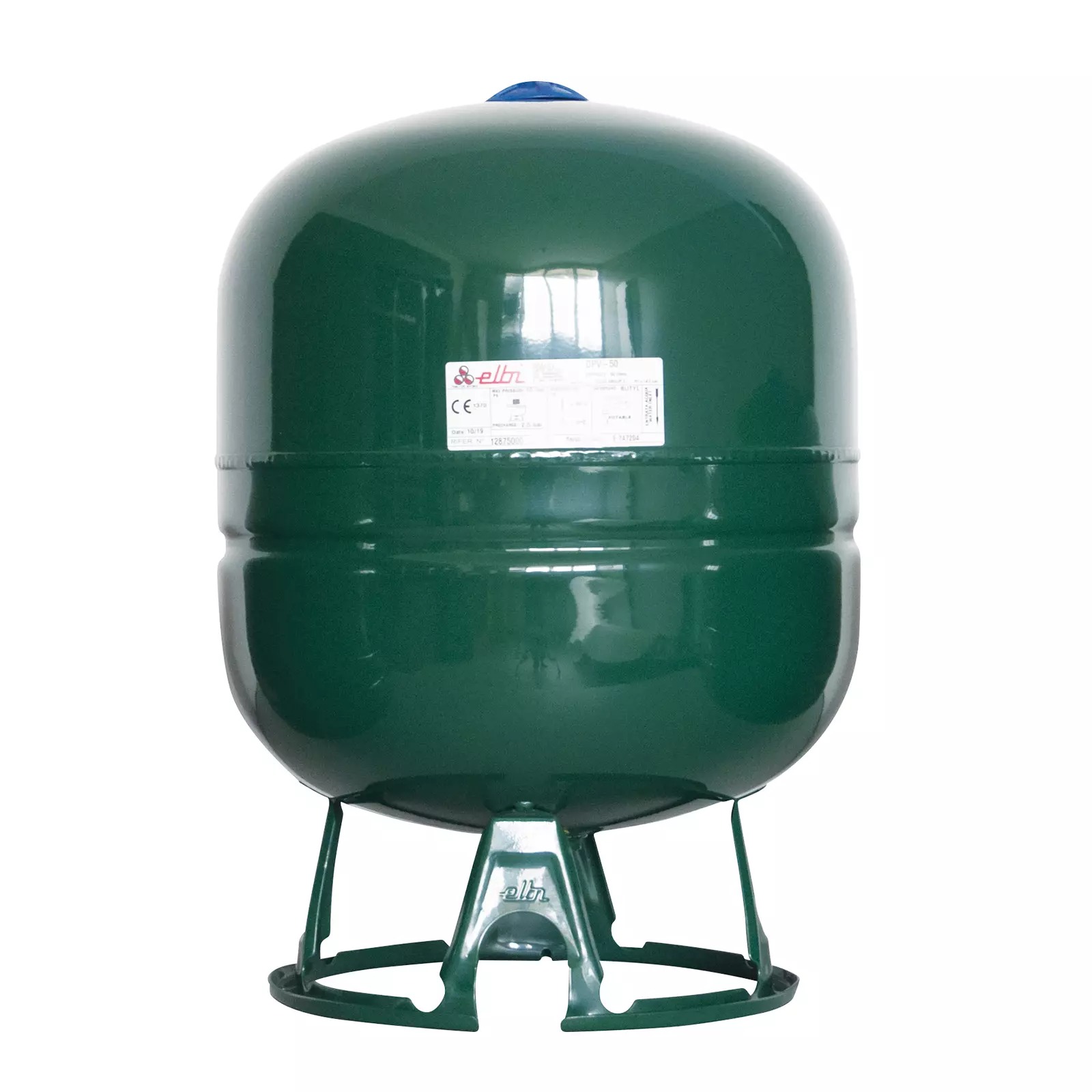

Multifunkční tlakový nádoba na roztažnost - 5l; 10bar; 3/4 palce

Detailní popis produktu

Tato nádoba na roztažnost se běžně používá v domácích a komerčních otopných soustavách k akomodaci tepelné roztažnosti vody při zahřátí. Je obvykle instalována v uzavřených soustavách, jako jsou centrální otopné okruhy a zásobníky teplé vody. Nádoba zajišťuje stabilní tlakové úrovně a zabrání přetlakovým situacím, které by mohly poškodit soustavu. Je vhodná pro horizontální i vertikální montáž v závislosti na prostorových omezeních a návrhu soustavy.

Instalatéři pracující na kotelových soustavách, solárních ohřívačích vody nebo okruzích tepelné čerpadla najdou tuto nádobu vhodnou pro aplikace, kde se teplota pohybuje mezi -10°C a 99°C. Doporučená maximální provozní teplota je 90°C, což z ní činí ideální pro standardní otopné soustavy, ale ne pro vysokoteplotní průmyslové procesy. Nádoba je kompatibilní se soustavami vyžadující uzavřené řešení pro roztažnost, a její návrh podporuje integraci s pojistnými ventily a napouštěcími zařízeními.

Technické parametry

Kód	A2C2L11
Značka	IVAR

Nádoba má vnitřní objem 5 litrů a je hodnocena pro maximální provozní tlak 10 bar. Tyto hodnoty jsou zásadní pro určení správného rozměru na základě objemu soustavy a očekávaného rozsahu teplot. Rozsah provozní teploty (-10°C až 99°C) umožňuje její použití v prostředích se sezónními teplotními změnami, i když doporučený limit je 90°C pro dlouhodobou výkonnost. Velikost připojení 3/4 palce zajišťuje kompatibilitu se standardními potrubími ve většině evropských otopných soustav.

Instalace a připojení

Před instalací zajistěte, že soustava je vyčerpána a vytlumená. Nasaďte nádobu na místo přístupné pro kontrolu a údržbu, buď horizontálně pomocí zavěšovací varianty (IVAR.DP), nebo vertikálně s podstavcem (IVAR.DPV). Připojte pomocí 3/4 palce závitového vstupu se šestirohým nerezovým přírubou. Zatímejte připojení kleštěmi, přičemž zůstává nezměněný těsnění. Vyhněte se přetížení, aby nedošlo k poškození závitů nebo vnitřních komponent. Zkontrolujte správné uspořádání membrány a ujistěte se, že nádoba není vystavena přímému mechanickému namáhání od sousedních komponent. Běžnou chybou během instalace je nesprávné uspořádání, což může vést k předčasnému selhání membrány.

Kompatibilita a příslušenství

Tato nádoba je navržena pro integraci s pojistnými ventily, diferenciálními tlakovými spínači a napouštěcími zařízeními. Je kompatibilní se standardními otopnými soustavami využívajícími vodu jako tepelné médium. Pro plnou funkčnost soustavy mohou být v závislosti na místních předpisech a složitosti soustavy potřeba dalších komponent, jako jsou tlakové manometry a manuální výpušť vzduchu. V databázi nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Princip fungování spočívá v oddělení vody a vzduchu pevnou butyl membránou, která se rozšiřuje nebo smršťuje v reakci na tepelné změny v soustavě. Butylový materiál poskytuje odolnost proti oxidaci a udržuje strukturní pevnost v průběhu času. Vnitřní vodní komora je pokryta protikorozní vrstvou, což zvyšuje odolnost v uzavřených soustavách. Nerezový vstup zvyšuje odolnost proti opotřebení a zajišťuje bezpečné připojení. Výkon nádoby závisí na správné nastavení přednabíjeného tlaku a kompatibilitě se soustavou. Dlouhověkost je ovlivněna vystavením teplotám nad 90°C, mechanickým namáháním a nesprávným těsněním během instalace.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat ověření přednabíjeného tlaku a kontrolu na známky úniku nebo koroze kolem vstupu a membrány. V technické dokumentaci nejsou uvedena žádná konkrétní období údržby. Pokud nádoba ukazuje známky snížené výkonnosti nebo viditelné poškození, měla by být vyměněna. Během pravidelné údržby zajistěte, že systémový tlak zůstává v doporučeném rozsahu, aby nedošlo k přetížení nádoby. V krátkém popisu nejsou uvedeny žádné další servisní díly.

Nejčastější otázky

Může být tato nádoba použita v soustavách s teplotou nad 90°C?
Ne, doporučená maximální provozní teplota je 90°C. Prolongované vystavení vyšším teplotám může snížit životnost membrány.

Je membrána vyměnitelná?
Ne, membrána je pevná a není navržena pro výměnu. Pokud je poškozená, musí být nahrazena celá nádoba.

Jaká je funkce nerezového vstupu?
Nerezový vstup se šestirohým hlavou poskytuje odolné a netěsné připojení pro potrubí a komponenty soustavy.

Může být tato nádoba namontována v libovolné poloze?
Je k dispozici ve dvou variantách montáže: IVAR.DP pro horizontální zavěšení a IVAR.DPV pro vertikální montáž s podstavcem. Vyberte variantu podle rozložení soustavy a dostupnosti prostoru.
