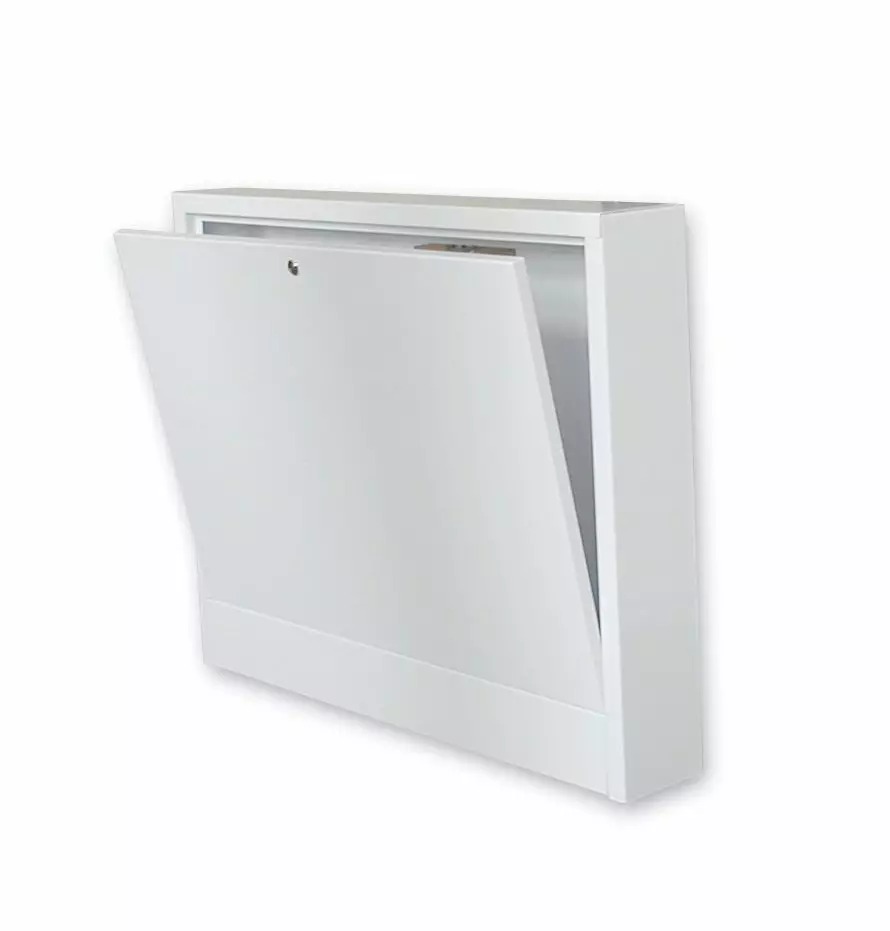

N-KLASIK 3 - 830mm stěnový rozdělovačový skříň
Kód: I002040Související produkty
Detailní popis produktu
Stěnové rozdělovačové skříně jsou základními komponenty hydronických topných systémů, zejména v obchodních a bytových budovách s podlahovým nebo panelovým vytápěním. Instalatéři pracující na nových stavbách nebo rekonstrukcích často potřebují vyhrazené uzavřené prostory pro montáž rozdělovačů, aby zajistili přístup pro údržbu a zároveň ochranu před poškozením. Tato skříň je vhodná pro systémy, kde je místo omezené, ale přístup je požadován, například v technických místnostech nebo za přístupovými panely ve stěnách.
Skříň umožňuje integraci s rozdělovači, které spravují více okruhových připojení, což zajišťuje efektivní řízení průtoku a vyvažování. Její návrh umožňuje montáž rozdělovačů s pevnou vnitřní výškou, což zajišťuje kompatibilitu se standardními potrubními rozvětveními. Skříň se obvykle instaluje v raných fázích montáže systému, před izolací a dokončením prací.
Technické parametry
| Materiál | Galvanizovaná ocel |
|---|---|
| Pevná výška | 640 mm |
| Určeno pro rozdělovače | IVAR.CS 501, IVAR.CI 553 a IVAR.CS 553 |
| Kód | I002040 |
| Značka | IVAR |
Instalace a připojení
Montáž skříně vyžaduje její zpevnění na stěnu vhodnými upevňovacími prostředky, aby byla zajištěna nosnost a zabrání se pohybu. Skříň je navržena pro svislou montáž, přičemž rozdělovač se instaluje dovnitř po zpevnění skříně. Zadní strana skříně musí být přístupná pro připojení potrubí k rozdělovači. Instalatéři musí zajistit, že skříň je vodorovná a zarovnaná s plánovaným potrubním rozvětvením, aby se zabránilo vzniku nepřesností. Běžné chyby zahrnují nesprávnou orientaci nebo nedostatečný prostor pro připojení potrubí.Kompatibilita a příslušenství
Tato stěnová skříň je specificky navržena pro distribuční jednotky IVAR.CS 501, IVAR.CI 553 a IVAR.CS 553. Nelze ji použít s jinými modely kvůli pevným vnitřním rozměrům. Další položky, jako jsou těsnící kroužky, montážní závěsy nebo potrubní podpěry, mohou být potřeba objednat zvlášť v závislosti na požadavcích na montáž.Technický pozadí pro projektanty
Skříň je vyrobena z oceli s povrchovou ochranou zinkem, která poskytuje ochranu proti oxidaci v neagresivních prostředích. Vnitřní rozměry jsou pevné, proto musí být skříň vybrána podle přesných rozměrů plánovaného rozdělovače. Bílá barva RAL 9003 zajišťuje viditelnost vnitřních komponent a usnadňuje identifikaci připojení. Skříň sama o sobě neposkytuje tepelnou izolaci pro rozdělovač, proto musí být celková instalace navržena tak, aby minimalizovala tepelné ztráty.Údržba a provoz
Pravidelné vizuální kontroly jsou doporučovány k zjištění případných známek koroze nebo mechanického poškození. Pro samotnou skříň není potřeba plánovaná údržba, ale přístup k rozdělovači uvnitř musí zůstat nezakrytý pro údržbu. Ujistěte se, že skříň není vystavena nadměrné vlhkosti nebo chemickým parám, které by mohly poškodit zinkovou ochranu.Nejčastější otázky
Může být skříň N-KLASIK 3 použita s distribučními jednotkami IVAR.CS 501?
Ano, skříň je specificky navržena pro modely IVAR.CS 501.
Je skříň vhodná pro distribuční jednotky IVAR.CI 553?
Ano, vnitřní rozměry odpovídají požadavkům jednotek IVAR.CI 553.
Může být skříň použita s distribučními jednotkami IVAR.CS 553?
Ano, skříň je kompatibilní s modely IVAR.CS 553.
Může být skříň montována vodorovně místo svisle?
Ne, skříň je navržena pouze pro svislou montáž, aby byla zajištěna správná orientace vůči rozdělovači a potrubí.
Doplňkové parametry
| Kategorie: | Skříňky rozdělovače nástěnná N-MAX |
|---|---|
| Hmotnost: | 10.2 kg |
| Druh výrobku: | rozdělovač / sběrač |
| Materiál: | ocel / litina |
| Materiál: | pozinkovaný plech |
| Pevná výška: | 640 mm |
| Určeno pro rozdělovače typové řady: | IVAR.CS 501, IVAR.CI 553 a IVAR.CS 553 |
| Posledná aktuálizacia ceny: | 25.11.2024 21:11:20 |
