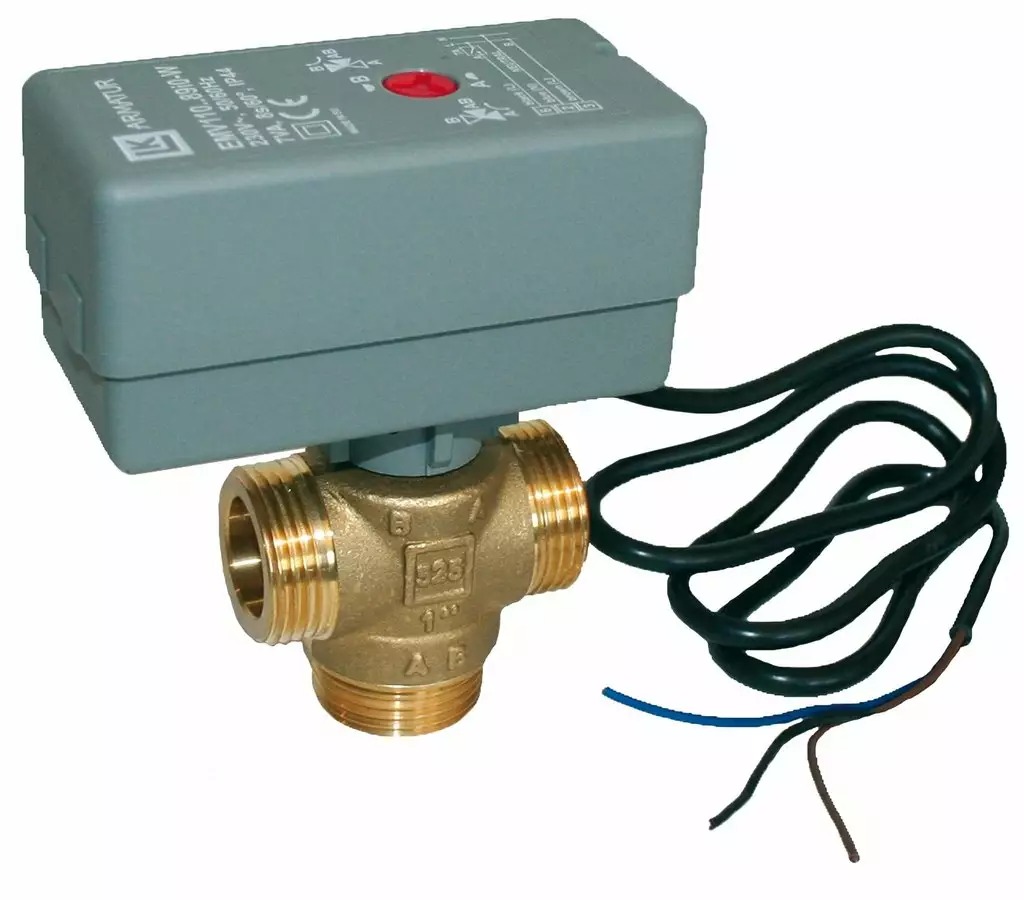

Náhradní elektrický pohon - 230V

Detailní popis produktu

Tento náhradní elektrický pohon je určen k použití v otopných systémech vyžadujících přesné řízení distribuce průtoku prostřednictvím zónových ventilů. Instalatéři pracující v bytových nebo komerčních budovách ho budou považovat za vhodný pro integraci do centrálních otopných systémů, zejména tam, kde jsou požadovány třícestné zónové uzávěry. Pohon se obvykle montuje externě na ventily, což umožňuje dálkové ovládání polohy ventilu. Často se používá v systémech s měděnými potrubími a vyžaduje přesné zarovnání při montáži, aby byla zajištěna správná funkce.

Pohon funguje tak, že převádí elektrický vstup na mechanický pohyb, čímž umožňuje ovládání ventilu. Je kompatibilní s existujícími řídicími systémy využívajícími napájecí napětí 230 V a lze jej integrovat do systémů se standardními měděnými potrubními přípojkami. Montáž by měla být prováděna kvalifikovanými pracovníky, kteří zajistí, že všechny elektrické a hydraulické spoje jsou bezpečné a správně izolované.

Technické parametry

Montáž a připojení

Montáž zahrnuje upevnění pohonu na kompatibilní zónový ventil pomocí dodaného montážního materiálu. Pohon se připojuje k měděným potrubím s vnějším průměrem 22 mm a 28 mm. Před připevněním pohonu zajistěte, že tělo ventilu je čisté a bez nečistot. Připojte elektrické napájení podle zapojovacího schématu dodaného výrobcem. Běžnou chybou je nesprávné zarovnání pohonu s tyčí ventilu, což může vést k nesprávnému ovládání. Vždy ověřte úhel otáčení a časovou konstantu při komisionování, aby byla potvrzena správná funkce.

Kompatibilita a příslušenství

Tento pohon je specificky navržen pro použití s uzávěrem IVAR.525 EMV. Při výměně stávajícího pohonu zkontrolujte kompatibilitu nové jednotky s řídicím systémem. Pro základní montáž není potřeba žádné další příslušenství, ale pro některé konfigurace může být potřeba externí MMM zástrčka. Podrobnosti o kompatibilitě naleznete v dokumentaci výrobce.

Technický pozadí pro projektanty

Pohon pracuje na napětí 230 V střídavého proudu a převádí elektrickou energii na otáčivý pohyb pro nastavení polohy ventilu. Použití mosazi CW617N zajišťuje odolnost proti korozi a opotřebení ve vlhkém prostředí. Integrace do většího systému závisí na řídicí logice a časových konstantách, které ovlivňují rychlost a přesnost reakce. Doba životnosti je ovlivněna frekvencí provozu, prostředím a kvalitou montáže. Správná izolace a ochrana před vlhkostí jsou klíčové pro dlouhodobou spolehlivost.

Údržba a provoz

Doporučuje se pravidelné kontrolování, aby byl pohon v provozuschopném stavu. Zkontrolujte elektrická připojení na známky opotřebení nebo koroze a ověřte, že pohon se pohybuje volně bez odporu. Pokud pohon nesereaguje na řídicí signály, vypněte napájení a zkontrolujte vnitřní komponenty na poškození. Nejsou stanoveny žádné plánované intervaly údržby, ale rané odhalení problémů může zabránit výpadkům systému.

Nejčastější otázky

Lze tento pohon použít s měděnými potrubími jiných průměrů?
Je specificky navržen pro měděná potrubí s vnějším průměrem 22 mm a 28 mm. Použití s jinými rozměry není doporučeno bez potvrzení od výrobce.

Je tento pohon kompatibilní se všemi zónovými ventily IVAR?
Je určen pro použití s uzávěrem IVAR.525 EMV. Kompatibilita s jinými modely by měla být potvrzena prostřednictvím dokumentace výrobce.

Jaká je spotřeba energie tohoto pohonu?
Podle specifikací výrobce spotřebovává během provozu 7 VA.

Lze tento pohon instalovat na venkovní prostředí?
Má krytí IP 40, což znamená, že není chráněn před přímým kontaktem s vodou nebo prachem. Doporučuje se jeho instalace do plně uzavřených, vnitřních prostor.
