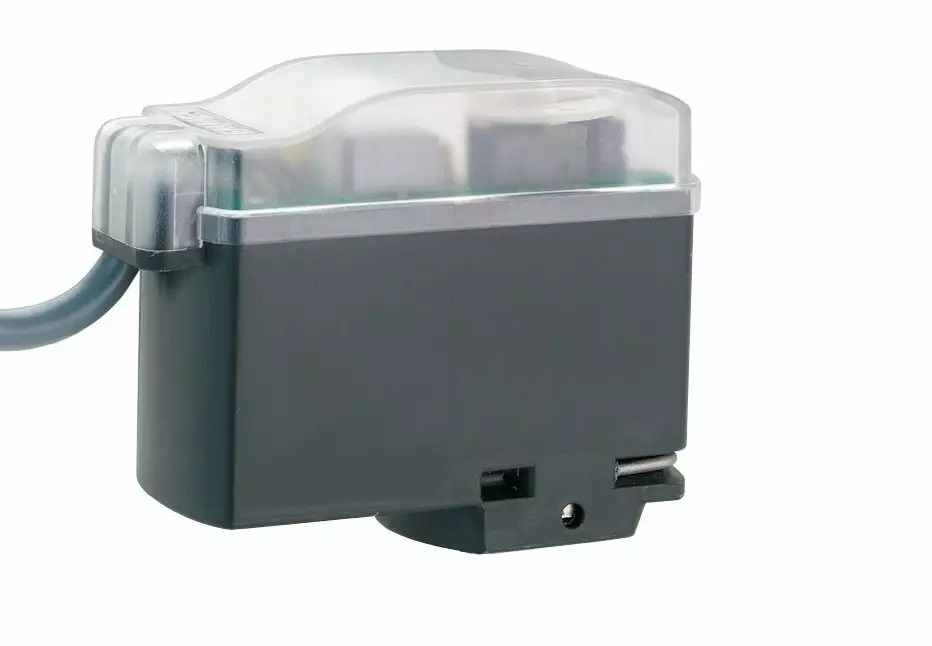

Náhradní pohon pro dvoucestné zónové ventily MODULO
Kód: I01420042Související produkty
Detailní popis produktu
Náhradní pohony pro dvoucestné zónové ventily jsou základními komponentami hydronických topných a klimatizačních systémů. Často se používají v bytových, obchodních a průmyslových budovách k regulaci průtoku topného média v jednotlivých zónách. Instalatéři a servisní technici často tyto pohony vyměňují, aby obnovili funkčnost systému nebo aktualizovali starší systémy. Pohon je třeba vybrat podle typu zónového ventilu, úhlu otáčení a požadovaného točivého momentu, aby byla zajištěna správná funkce a trvanlivost.
Tyto pohony se obvykle instalují do centrálních topných systémů s individuální regulací místností, jako jsou systémy s otopnými tělesy, podlahovým vytápěním nebo ventilátory. Pohon je mechanicky spojen s zónovým ventilem a je napájen z 230 V. Instalace musí zajistit správnou orientaci a těsnost, aby byl zachován stupeň ochrany IP a aby se minimalizovaly rizika elektrických nebo mechanických selhání.
Technické parametry
| Napájecí napětí | 230 V |
|---|---|
| Kód | I01420042 |
| Značka | IVAR |
Napětí 230 V a výkon 4 VA jsou typické pro nízkonapěťové řídicí systémy v aplikacích HVAC. Stupeň ochrany IP50 nebo IP55 závisí na poloze instalace, což určuje úroveň ochrany proti prachu a vniknutí vody. Rozsah točivého momentu 8 Nm až 28 Nm zajišťuje kompatibilitu s různými modely zónových ventilů, zatímco úhel otáčení (90° nebo 180°) musí odpovídající konstrukci ventilu pro plnou funkci. Časová konstanta 60 s nebo 120 s určuje reakční dobu pohonu, což je důležité pro stabilitu systému a přesnost řízení.
Instalace a připojení
Instalace začíná ověřením modelu zónového ventilu a zajištěním kompatibility pohonu s požadovaným úhlem otáčení a točivým momentem. Pohon je namontován přímo na tělo ventilu pomocí poskytnutých montážních míst. Elektrické připojení se provádí pomocí běžného napájení 230 V, přičemž vodiče jsou zabezpečeny v rozvaděči, aby byl zachován stupeň ochrany IP. Je důležité zkontrolovat orientaci pohonu, aby byl dosažen správný stupeň ochrany. Běžné chyby při instalaci zahrnují nesprávné nastavení točivého momentu, nedostatečnou těsnost nebo špatné zarovnání s tyčí ventilu, což může vést ke snížení výkonu nebo mechanickému selhání.
Kompatibilita a příslušenství
Tento náhradní pohon je kompatibilní s zónovými ventily MODULO COMPACT 2, PLUS 2, COMPACT 3 a PLUS 3. Pro starší modely MODULO 2 a MODULO 3 se doporučují varianty COMPACT 2 M a 3 M. Pro běžné instalace není potřeba žádné další příslušenství, ale může být potřeba rozvaděč nebo těsnící pasta v závislosti na podmínkách montáže. Související produkty zahrnují zónové ventily MODULO a řídicí systémy navržené pro integraci s tímto pohonem.
Technický pozadí pro projektanty
Pohon pracuje pomocí elektrického motoru, který otáčí tyčí ventilu, aby otevřel nebo uzavřel průtokovou cestu. Motor je umístěn v odolné skříni a je navržen tak, aby odolával mechanickému namáhání opakovaného pohonu. Materiály jsou vybrány dle jejich odolnosti proti korozi a opotřebení, což zajišťuje dlouhodobou spolehlivost v topných systémech. Pohon se integruje do řídicího systému pomocí signálu 230 V, což umožňuje přesnou regulaci teploty. Doba životnosti a účinnost pohonu jsou ovlivněny provozními podmínkami, jako je frekvence pohonu, čistota prostředí a správné nastavení točivého momentu.
Služba a provoz
Doporučuje se pravidelná kontrola mechanického spojení a elektrických připojení pohonu, aby byla zajištěna hladká funkce. Během údržby je třeba ověřit stupeň ochrany IP, aby byla potvrzena celistvost obalu. V technických datech nejsou uvedeny žádné plánované intervaly údržby, ale jakékoliv známky opotřebení nebo elektrických chyb je třeba okamžitě odstranit. Pohon by měl být otestován na plný úhel otáčení a výkon točivého momentu, aby byla potvrzena jeho správná funkce.
Nejčastější otázky
Může být tento pohon použit s staršími zónovými ventily MODULO 2 a MODULO 3?
Ano, varianty COMPACT 2 M a 3 M jsou speciálně navrženy pro kompatibilitu se staršími modely.
Jaký je maximální točivý moment tohoto pohonu?
Maximální točivý moment je 28 Nm pro modely PLUS 2 a PLUS 3, což je vhodné pro větší nebo vyšetlakovanější systémy.
Jak se mění stupeň ochrany IP v závislosti na orientaci instalace?
Stupeň ochrany je IP50 při vodorovné instalaci a IP55 při svislé instalaci v závislosti na vystavení vodě a prachu.
Je pro elektrické připojení potřeba samostatný rozvaděč?
Ne, pohon je navržen pro přímé připojení k napájení 230 V, ale rozvaděč může být přidán pro zvýšení ochrany v určitých prostředích.
Doplňkové parametry
| Kategorie: | Náhradní servopohon |
|---|---|
| Hmotnost: | 0.44 kg |
| Napájecí napětí: | 230 V |
