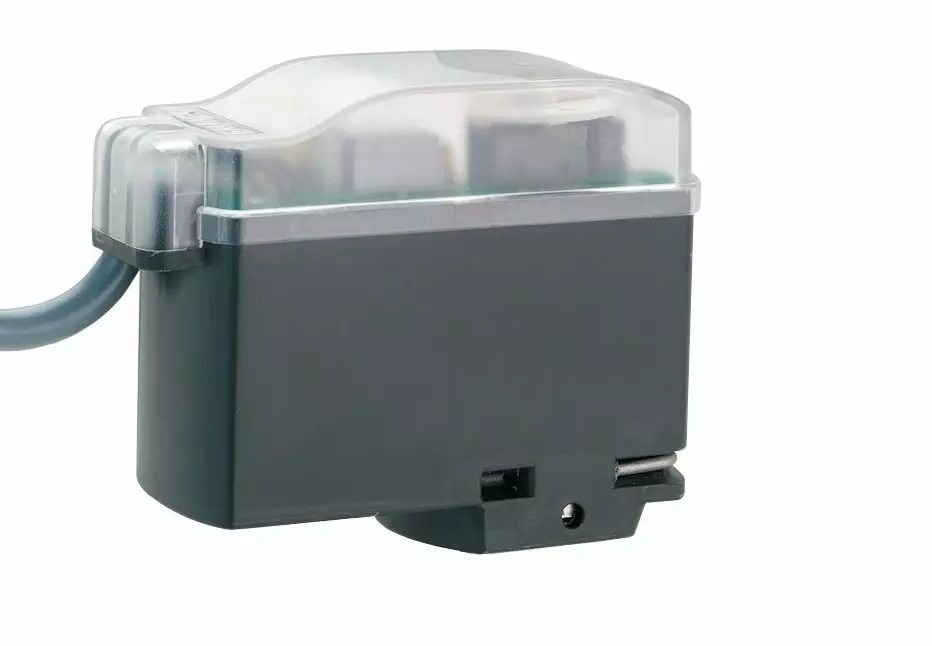

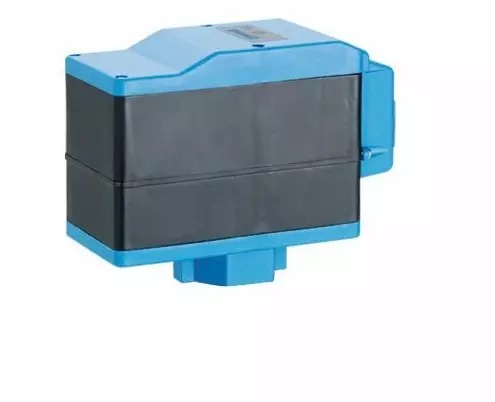

Náhradní pohon pro třícestné zónové klapky MODULO

Detailní popis produktu

Náhradní pohony pro třícestné zónové klapky jsou základními komponentami centrálních topných soustav, zejména v instalacích s více zónami, kde je potřeba řídit teplotu jednotlivých místností. Tyto pohony se běžně používají v obytných i komerčních budovách, včetně bytových domů a kancelářských komplexů. Instalatéři pracují s těmito zařízeními spolu s termostaty a řídicími systémy, aby regulovali průtok topného média v systému. Pohon musí být správně přizpůsoben modelu zónové klapky a požadavkům systému, aby zajišťoval přesné a spolehlivé fungování.

Při výměně pohonu je důležité zvážit mechanické a elektrické parametry stávajícího systému. Pohon musí být kompatibilní s modelem zónové klapky a použitým řídicím systémem. To zajišťuje, že pohon může správně reagovat na řídicí signály a udržovat požadovanou úroveň výkonu systému. Instalační proces obvykle zahrnuje odpojení starého pohonu, připojení nového a ověření fungování systému.

Technické parametry

Napájecí napětí	230 V
Kód	I01420172
Značka	IVAR

Napájecí napětí 230 V je běžné pro mnoho elektrických systémů v Evropě. Spotřeba 4 VA je relativně nízká, což znamená, že pohon je energie úsporný. Klasifikace IP50 a IP55 se vztahuje na ochranu proti prachu a vodě v závislosti na orientaci montáže. Tyto klasifikace jsou důležité pro určení vhodnosti pohonu pro různé prostředí. Hodnoty momentu 8 Nm a 28 Nm určují sílu dostupnou pro ovládání zónové klapky, což je zásadní pro zajištění správného řízení průtoku.

Instalace a připojení

Instalace náhradního pohonu vyžaduje pečlivou pozornost k mechanickým a elektrickým připojením. Pohon se obvykle připojuje k zónové klapce pomocí mechanického řetězu nebo přímo. Elektrická připojení musí být provedena k řídicímu systému, přičemž je důležité zajistit správné a bezpečné zapojení. Důležité je ověřit orientaci montáže, aby bylo možné určit vhodnou klasifikaci IP pro dané místo instalace. Běžné chyby při instalaci zahrnují nesprávné zapojení, nesprávnou mechanickou srovnatnost a nedostatečné ověření otočného úhlu pohonu. Tyto chyby mohou vést ke snížení výkonu systému nebo k úplnému selhání pohonu.

Kompatibilita a příslušenství

Tento náhradní pohon je kompatibilní s zónovými klapkami MODULO COMPACT 2, PLUS 2, COMPACT 3 a PLUS 3. Pro starší modely MODULO 2 a MODULO 3 se doporučují varianty COMPACT 2 M a 3 M. Při výměně pohonu je důležité zajistit, že nový model je kompatibilní se stávajícím řídicím systémem a konfigurací drátování. Pro standardní instalace nejsou potřeba žádná další příslušenství, ale vždy je vhodné ověřit kompatibilitu pohonu s konkrétním systémem.

Technický pozadí pro projektanty

Pohon funguje tak, že převádí elektrickou energii na mechanický pohyb, který se používá k řízení polohy zónové klapky. Motor je navržen tak, aby poskytoval konkrétní výstup momentu, což je zásadní pro zajištění, že klapka může být otevřena a uzavřena s potřebnou silou. Materiály použité při výrobě pohonu jsou vybrány tak, aby poskytovaly odolnost a odolnost vůči prostředí, jako je prach a vlhkost. Integrace pohonu do systému závisí na řídicích signálech, které určují polohu klapky. Doba životnosti a účinnost pohonu jsou ovlivněny faktory, jako je prostředí, četnost použití a kvalita instalace.

Služba a provoz

Doporučuje se pravidelné kontrolování pohonu, aby fungoval správně. To zahrnuje kontrolování mechanických spojení na opotřebení nebo poškození a ověření elektrických spojení na spojitost. Pohon by měl být pravidelně testován, aby bylo možné potvrdit, že reaguje správně na řídicí signály. V technických datech nejsou uvedena konkrétní období pro servis, ale je vhodné provádět pravidelné kontroly jako součást celkové údržby systému.

Nejčastější otázky

Může být pohon použit s staršími modely MODULO 2 a MODULO 3?
Ano, varianty COMPACT 2 M a 3 M jsou kompatibilní se staršími modely MODULO 2 a MODULO 3. Tyto varianty poskytují stejnou funkčnost jako standardní varianty COMPACT a PLUS.

Jaký je rozdíl mezi variantami COMPACT a PLUS?
Varianty COMPACT mají otočný úhel 90° a časovou konstantu 60 s, zatímco varianty PLUS mají otočný úhel 180° a časovou konstantu 120 s. Varianty PLUS jsou vhodné pro aplikace, kde je potřeba větší rozsah pohybu.

Jak ovlivňuje klasifikace IP instalaci?
Klasifikace IP závisí na orientaci montáže pohonu. Klasifikace IP50 poskytuje ochranu proti prachu, zatímco klasifikace IP55 poskytuje navíc ochranu proti stříkající vodě. To znamená, že pohon může být instalován v různých prostředích v závislosti na požadované úrovni ochrany.

Co je třeba kontrolovat při instalaci?
Při instalaci je důležité zkontrolovat mechanickou srovnatnost pohonu s zónovou klapkou, ověřit elektrická připojení a potvrdit orientaci montáže, aby bylo možné určit vhodnou klasifikaci IP. Tyto kontroly pomáhají zajistit, že pohon funguje správně a bezpečně.
