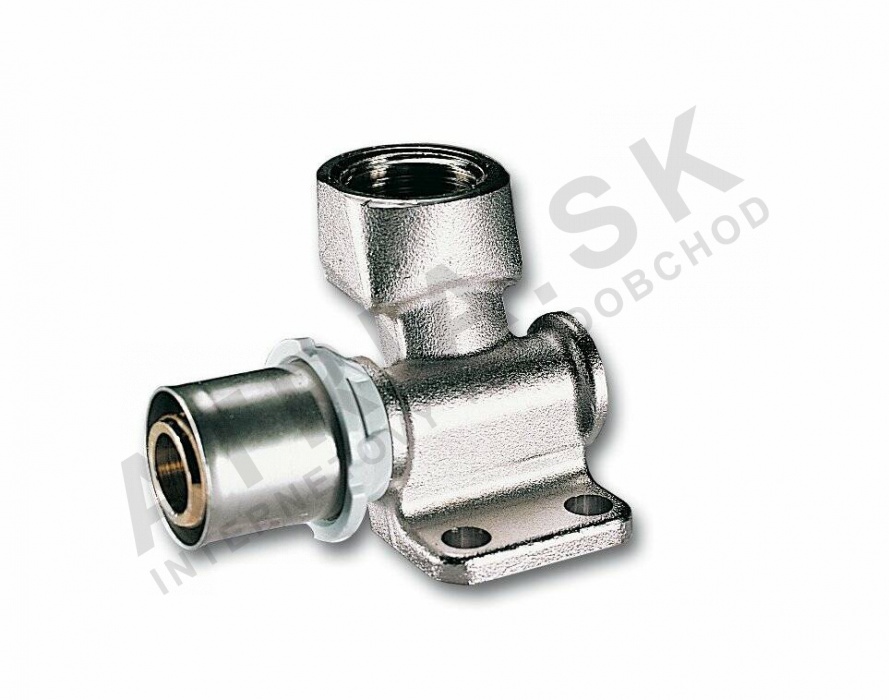

Nástěnka PRESS - koncová, 20 x 1/2" F, levá IVAR.PT 5725

Detailní popis produktu

Tiskové koncové stěny jsou důležité komponenty moderních potrubních a topných systémů s potrubím ALPEX. Často se používají v obytných i komerčních budovách pro spojení konce potrubí s pevnými konstrukcemi, jako jsou stěny nebo panely. Tyto koncové stěny jsou součástí tiskových systémů, které eliminují potřebu pálení nebo svařování, čímž se snižuje doba a složitost montáže. Montéři je běžně používají v systémech pro dodávku teplého a studeného vody, topných okruzech a kanalizačních liniích, kde je vyžadováno beznetektné spojení. Nikelinový povlak poskytuje odolnost proti korozi, zatímco těsnicí kroužek z EPDM zajistí dlouhodobé těsnění.

Tisková koncová stěna se často montuje v skrytých prostorách za stěnami nebo pod podlahami, kde je přístup omezen. Je zvláště užitečná, pokud je potrubí ukončeno na tuhé ploše. Instalační proces zahrnuje vložení připraveného potrubí do koncové stěny a aplikaci definovaného tiskového síly pomocí certifikovaného nástroje. Tím se vytvoří mechanické spojení, které zůstává integrované i při tepelné expanzi a kontrakci.

Technické parametry

Materiál	Nikelinová mosaz CW617N
Provozní teplota	+120 °C
Nominální tlak	PN 10
Hmotnost	0,183 kg
Kód	513012
Značka	IVAR

Hranice provozní teploty +120 °C zajišťuje vhodnost této koncové stěny pro aplikace s teplou vodou. Nominální tlaková klasifikace PN 10 znamená, že koncová stěna může odolat tlaku až 10 bar za normálních provozních podmínek. Tyto parametry jsou klíčové při výběru správného komponentu pro daný systém a musí být zohledněny při návrhu, aby byly splněny místní normy a předpisy.

Montáž a připojení

Tato tisková koncová stěna se připojuje na jedné straně k potrubí ALPEX o průměru 20 mm a má na druhé straně ženský závit o průměru 1/2 palce. Před montáží musí být potrubí přesně odstřiženo a odebřeno, aby bylo zajištěno hladké vložení. Tiskový nástroj musí být kalibrován tak, aby aplikoval správné množství síly pro stlačení pouzdra kolem stěny potrubí. Montér by měl ověřit, že potrubí je plně vloženo do koncové stěny a že nástroj správně zapadl. Běžné chyby zahrnují použití nesprávných nástrojů pro řezání, nedbalé vyčištění konce potrubí nebo aplikaci nedostatečného nebo příliš silného tiskového síly. Tyto chyby mohou vést k netěsnostem nebo předčasnému selhání spojení.

Kompatibilita a příslušenství

Tato koncová stěna je specificky navržena pro použití s potrubím ALPEX a musí být použita spolu s kompatibilními tiskovými nástroji a pouzdry. Při montáži je nutné zajistit, že všechny komponenty pocházejí ze stejného systému, aby byla zaručena správná funkčnost. Další příslušenství, jako jsou tiskové nástroje, řezné nástroje a měřicí přístroje, mohou být potřeba k dokončení montáže. Nejsou specifikovány žádné alternativní nebo související produkty pro tento model.

Technický pozadí pro projektanty

Tato tisková koncová stěna funguje tak, že mechanicky fixuje potrubí v koncové stěně pomocí neoděrovaného pouzdra. Pouzdro se stlačí kolem stěny potrubí, když certifikovaný tiskový nástroj aplikuje definovanou sílu, čímž se vytvoří trvalé a spolehlivé spojení. Mosazná těleso CW617N s nikelinovým povlakem poskytuje vysokou pevnost a odolnost proti korozi, což z ní dělá vhodný materiál pro aplikace jak s teplou, tak i studenou vodou. Těsnicí kroužek z EPDM poskytuje flexibilní, ale odolné těsnění, které zůstává efektivní v širokém rozsahu teplot. Design umožňuje snadné integrování do stávajících potrubních systémů a přitom zachovává konstrukční pevnost a efektivitu toku. Doba životnosti koncové stěny závisí na kvalitě montáže, stavu potrubí a provozním prostředí.

Servis a provoz

Po montáži koncová stěna nepožaduje pravidelný servis. Doporučuje se však pravidelné vizuální kontroly, abyste zkontrolovali případné známky opotřebení, koroze nebo netěsnosti. Pokud se objeví netěsnost, musí být postižená část izolována a koncová stěna nahrazena. Nejsou stanoveny konkrétní servisní intervaly pro tento model. Integrita spojení by měla být ověřena při uvádění do provozu a po každé významné změně systému.

Příbuzné otázky

Lze tuto koncovou stěnu použít s měďovým potrubím?
Ne, tato koncová stěna je specificky navržena pro potrubí ALPEX a nemůže být použita s mědí nebo jinými typy potrubí.

Jaký tiskový nástroj je potřeba pro tuto koncovou stěnu?
Je třeba použít certifikovaný tiskový nástroj kompatibilní s tiskovými koncovými stěnami ALPEX, aby bylo zajištěno správné a odolné spojení.

Je možné znovu použít koncovou stěnu po tisknutí?
Ne, jakmile je provedeno tisknutí, koncová stěna nelze znovu použít. Pro jakoukoliv náhradu nebo opravu je třeba nainstalovat novou koncovou stěnu.

Jaký je maximální povolený tlak pro tuto koncovou stěnu?
Koncová stěna má nominální tlak PN 10, což odpovídá maximálnímu provoznímu tlaku 10 bar za standardních podmínek.
