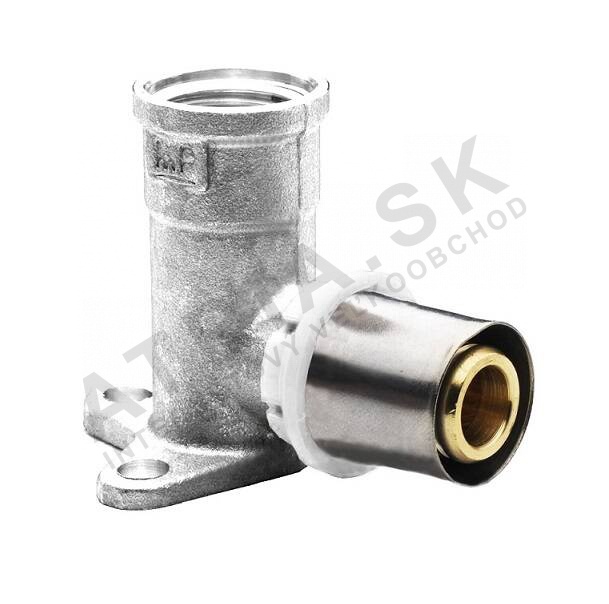

PRESS stěna - koncová stěna, 26 x 3/4 palce F IVAR.PTM 5760
Kód: 513004Související produkty
Detailní popis produktu
Tvarovky jsou základními komponenty při instalaci potrubních systémů, kde je potrubí spojováno se stěnou nebo konstrukční plochou. Tyto tvarovky se běžně používají ve výstavbě rodinných i komerčních budov pro vytápění, potrubní a kanalizační systémy. Instalatéři pracující s potrubními systémy ALPEX najdou tuto tvarovku vhodnou pro aplikace, kde je potřeba bezpečné a netěsného spojení. Tvarovka je navržena pro systémy pracující při teplotách až do 120 °C a nominálním tlaku PN 10, což ji činí vhodnou pro široké spektrum domácích i průmyslových aplikací.
Při instalaci je tvarovka stlačena na konec potrubí ALPEX pomocí kompatibilních stlačovacích nástrojů. Stlačovací spojení zajistí odolné a spolehlivé těsnění, které je klíčové pro udržení integrity systému. Tvarovka musí být instalována tak, aby byla zajištěna správná orientace a přístup ke stlačovacímu nástroji. Je důležité zajistit, že potrubí je čistě zříznuté a že jeho konec je bez ostruh nebo deformací před stlačením.
Technické parametry
| Materiál | Mosaz CW617N s niklovým povlakem |
|---|---|
| Prov. teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,206 kg |
| Kód | 513004 |
| Značka | IVAR |
Instalace a spojení
Tvarovka je navržena pro použití s potrubím ALPEX a vyžaduje stlačovací nástroj kompatibilní s typem čelistí B-F-TH. Velikost spojení je 3/4 palce závit ženský a tvarovka musí být správně zarovnána se stěnou nebo plochou před stlačením. Při instalaci je důležité ověřit, že potrubí je plně vloženo do tvarovky a že stlačovací nástroj je aplikován rovnoměrně, aby bylo zajištěno konzistentní a bezpečné spojení. Běžné chyby při instalaci zahrnují špatnou orientaci potrubí, nedostatečný stlačovací tlak nebo použití nekompatibilního stlačovacího nástroje, což může vést k únikům nebo selhání systému.Kompatibilita a příslušenství
Tato koncová tvarovka je specificky navržena pro použití s potrubními systémy ALPEX. Je kompatibilní se standardními stlačovacími nástroji, které podporují typ čelistí B-F-TH. Při instalaci zajistěte, že stlačovací nástroj je správně kalibrován a že potrubí ALPEX je připraveno podle specifikací výrobce. Pro standardní instalaci nejsou potřeba žádné další příslušenství, ale doporučuje se mít vhodný stlačovací nástroj a nástroj na řezání potrubí na místě.Technický pozadí pro projektanty
Stlačovací spojení funguje tím, že stlačuje trubku kolem potrubí, čímž vytváří mechanické i těsnící spojení. Tělo z mosazi s niklovým povlakem poskytuje odolnost proti korozi a odolnost, zatímco nerezová trubka zajistí pevné uchopení potrubí. EPDM těsnící materiál je kompatibilní s širokou škálou kapalin a teplot, což ho činí vhodným pro použití ve vytápěcích a potrubních systémech. Návrh tvarovky umožňuje její integraci do systémů s minimálními prostorovými požadavky a vlastnosti materiálu zajišťují dlouhodobé výkony za daných provozních podmínek.Služba a provoz
Po instalaci tvarovka nepotřebuje pravidelnou údržbu. Je však důležité pravidelně kontrolovat spojení na známky opotřebení, koroze nebo úniku. Pokud jsou zjištěny jakékoliv problémy, tvarovka by měla být okamžitě nahrazena. Pro tento model nejsou stanoveny konkrétní intervaly údržby, ale doporučuje se sledovat standardní procedury údržby pro celý systém.Nejčastější otázky
Lze tuto tvarovku použít s jinými typy potrubí než ALPEX?
Ne, tvarovka je specificky navržena pro použití s potrubím ALPEX a vyžaduje kompatibilní stlačovací nástroj pro instalaci.
Jaká je maximální provozní teplota pro tuto tvarovku?
Tvarovka je klasifikována pro maximální provozní teplotu +120 °C.
Je těsnící materiál kompatibilní s topením teplou vodou?
Ano, EPDM těsnící materiál je vhodný pro použití v systémech s teplou vodou pracujícími až do 120 °C.
Lze tuto tvarovku použít v systémech s vysokým tlakem?
Tvarovka je klasifikována pro nominální tlak PN 10, což je vhodné pro většinu standardních vytápěcích a potrubních systémů.
Doplňkové parametry
| Kategorie: | Nástěnky press |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.206 kg |
| Rozměr závitu: | 3/4" |
| Průměr trubky: | 26 mm |
| Typ připojení: | lisovací spoj |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 29.11.2024 11:50:04 |
