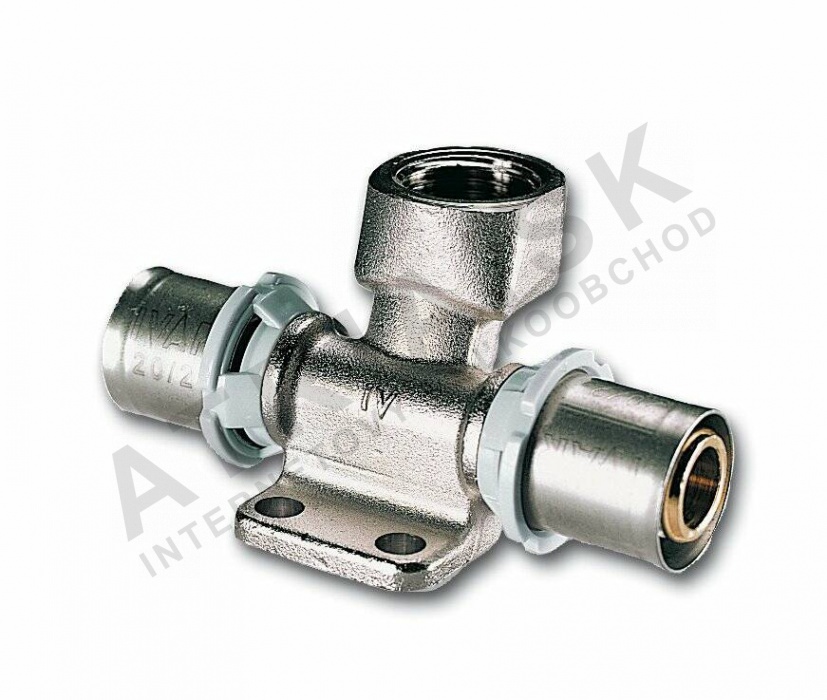

PRESS Wall - přesný, 16 x 1/2 palce F x 16, přímý IVAR.PT 5723

Detailní popis produktu

Tato tvarovka stěnová se běžně používá v bytových i komerčních otopných a potrubních systémech, kde jsou nainstalována potrubí ALPEX. Poskytuje bezpečné a netěsné spojení mezi potrubím a stěnou, což zajišťuje dlouhodobou spolehlivost jak při novostavbách, tak při rekonstrukcích. Montére ji běžně používají v systémech podlahového vytápění, vodovodech teplé a studené vody a jiných aplikacích, kde jsou požadovány kompaktní a odolné tvarovky. Tvarovka je navržena k použití v prostředí, kde systém pracuje v rámci stanovených mezí teploty a tlaku.

Při montáži se tvarovka stiskne pomocí certifikovaného stiskovacího nástroje, čímž se vytvoří trvalé mechanické spojení mezi potrubím a tvarovkou. Spojení je vhodné pro horizontální i vertikální montáž a často se integruje do rozdělovačových systémů nebo do rozvětvených potrubních rozvodů. Je důležité zajistit, že potrubí ALPEX je správně zříznuté a bez ostrých hran, aby nebyla ohrožena celistvost těsnění.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
Hmotnost	0,182 kg
Kód	513005
Značka	IVAR

Provozní teplota +120 °C zajišťuje vhodnost tvarovky pro aplikace s teplou vodou a vytápěním. Jmenovitý tlak PN 10 znamená, že tvarovka vydrží jmenovitý tlak 10 bar, což je běžné pro většinu bytových i lehkých komerčních systémů. Tyto parametry jsou klíčové pro správné rozměření a výběr tvarovky pro danou aplikaci, zejména v systémech s vyššími tepelnými zátěžemi nebo tlakovými kolísáními.

Montáž a spojení

Tvarovka se montuje vložením připraveného potrubí ALPEX do tvarovky a následným stisknutím pomocí kalibrovaného stiskovacího nástroje. Rozměr spojení je 16 x 1/2 inch F x 16, což znamená, že spojuje dvě potrubí ALPEX o průměru 16 mm s 1/2 palcovou závitovou stranou na straně stěny. Je důležité ověřit, že potrubí je správně dosazené, a že nástroj je nastaven na správnou hloubku, aby nedocházelo ke stisknutí pod nebo nad normální hloubku. Běžné chyby při montáži zahrnují použití nesprávných nástrojů, nečistotu konců potrubí nebo opakované použití tvarovky po stisknutí, což může vést k netěsnosti nebo selhání systému.

Kompatibilita a příslušenství

Tato tvarovka je specificky navržena pro použití s potrubími ALPEX stejného průměru. Vyžaduje kompatibilní stiskovací nástroj a měla by být použita spolu s ostatními tvarovkami IVAR a dalšími komponenty, aby byla zajištěna celková integrita systému. Pro běžnou montáž není potřeba žádné další příslušenství, ale doporučuje se mít si na ruku náhradní těsnění a kroužky pro náhrady nebo opravy.

Technický pozadí pro projektanty

Tvarovka funguje tím, že při stisknutí vytvoří mechanické a hydraulické těsnění mezi stiskovacím kroužkem a stěnou potrubí. Mosazné tělo s niklovým povlakem poskytuje odolnost proti korozi a odolnost, zatímco nerezový kroužek zajišťuje dlouhodobou stabilitu za tlaku. EPDM těsnění je kompatibilní s vodou a glykolovými médi, a udržuje svou pružnost v rámci provozní teploty. Integrace tvarovky do systému závisí na správné ose a hloubce stisku, což přímo ovlivňuje životnost a efektivitu spojení.

Služba a provoz

Po instalaci tvarovka nepožaduje pravidelnou údržbu a je navržena pro dlouhou životnost. Je však důležité pravidelně kontrolovat spojení na případné známky napětí, koroze nebo netěsnosti. Pokud dojde k úniku, tvarovka musí být vyměněna, protože nelze opravit ani znovu stisknout. Pod normálními provozními podmínkami není pro tento komponent potřeba žádných konkrétních intervalů údržby.

Nejčastější otázky

Může být tvarovka použita s jinými materiály potrubí než ALPEX?
Ne, je specificky navržena pro potrubí ALPEX a nemůže být použita s mědí, ocelí nebo jinými plastovými potrubími.

Je možné znovu stisknout tvarovku po prvním stisknutí?
Ne, tvarovka je navržena pouze pro jednorázové stisknutí. Opakované stisknutí může ohrozit celistvost spojení.

Může být tvarovka použita v systémech s vyšší teplotou než 120 °C?
Ne, maximální provozní teplota je stanovena na +120 °C. Překročení této hodnoty může vést k degradaci materiálu a selhání.

Jaká je doporučená hloubka stisku pro tuto tvarovku?
Hloubka stisku musí být nastavena podle specifikací výrobce pro konkrétní model tvarovky a průměr potrubí. Tato informace je uvedena v kalibračním manuálu nástroje.
