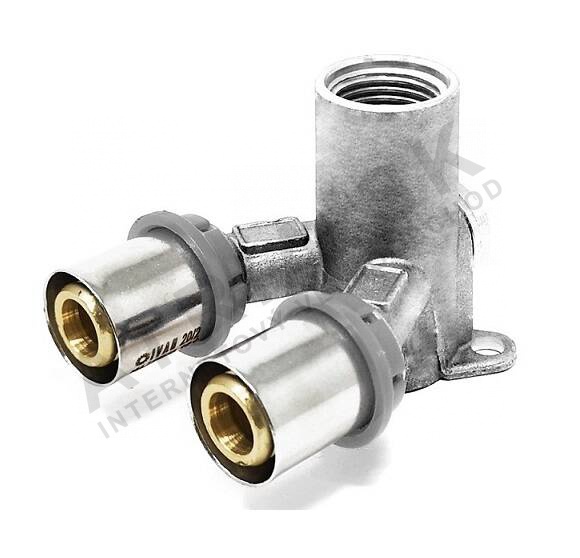

PRESS stěnový - přechodový, 16 x 1/2 palce F IVAR.PT 5780
Kód: 510062Související produkty
Detailní popis produktu
Tato stěnová spojka se používá v bytových i komerčních budovách pro spojování potrubí ALPEX v topných a potrubních systémech. Poskytuje kompaktní a spolehlivé řešení pro spojení v omezeném prostoru, jako jsou stěny a stropy. Instalatéři ji často používají v podlahovém vytápění, teplé vodě a centrálním vytápění, kde prostorové omezení vyžaduje montáž na stěně. Spojka zajistí beznetěsnost a kompatibilitu se standardními potrubními systémy ALPEX.
Stěnová spojka je ideální pro systémy, kde potrubí musí projít stěnou nebo přepážkou. Umožňuje přechod z zabudovaného na volně položené potrubí bez nutnosti dalších kolen. Design umožňuje přímou montáž za gypcem nebo uvnitř stěnových dutin, což je vhodné jak pro novostavby, tak pro rekonstrukce. Robustní konstrukce zaručuje dlouhodobou funkčnost i v prostředí s kolísajícími teplotami a tlaky.
Technické parametry
| Materiál | Mosaz CW617N s niklovým povlakem |
|---|---|
| Provozní teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,392 kg |
| Kód | 510062 |
| Značka | IVAR |
Montáž a spojení
Montáž spočívá v vložení potrubí ALPEX do spojky a použití stlačovacího nástroje k zabezpečení spojení. Spojka má vnitřní průměr 16 mm a závit 1/2 palce na straně venkovního připojení. Než bude potrubí vloženo, zkontrolujte, zda je čisté a bez ostrých hran. Zajistěte správné zarovnání stlačovacího nástroje se spojkou, aby nedocházelo k nepřesnosti nebo nedostatečnému stlačení. Běžné chyby zahrnují nedostatečnou sílu stlačení nebo použití opotřebeného stlačovacího nástroje, což může vést ke slabému nebo vadnému spojení.
Kompatibilita a příslušenství
Tato spojka je navržena specificky pro použití s potrubím ALPEX a vyžaduje kompatibilní stlačovací nástroj pro montáž. Další komponenty, jako jsou stlačovací nástroje, řezné nástroje a opěrné konzoly, mohou být potřeba pro kompletní montáž. Ujistěte se, že všechny příslušenství pocházejí ze stejného systému, aby byla zajištěna kompatibilita a integrita systému.
Technický pozadí pro projektanty
Spojka funguje tím, že při stlačení se ocelový kroužek stlačí kolem potrubí ALPEX, čímž vznikne vodotěsné těsnění. Tělo z mosazi s niklovým povlakem zajišťuje odolnost proti korozi a trvanlivost, zatímco těsnicí kroužek z EPDM poskytuje flexibilitu a pevné připojení. Design umožňuje snadnou integraci do stávajících systémů a zajišťuje dlouhodobou funkčnost i v kolísavých tepelných a hydraulických podmínkách. Výběr materiálů zaručuje kompatibilitu jak s teplou, tak i studenou vodou a topnými médiy bez degradace v průběhu času.
Služba a provoz
Pravidelné vizuální kontroly by měly být prováděny, aby byla zajištěna integrity spojení a detekce jakýchkoli známek opotřebení nebo netěsnosti. Zkontrolujte správné zarovnání a pevné stlačení při montáži. Pro tento komponent není za normálních provozních podmínek potřeba žádné konkrétní intervaly údržby. V případě podezření na selhání by měla být spojka nahrazena podle standardních postupů pro stlačovací spojení.
Nejčastější otázky
Lze tuto spojku použít s jinými typy potrubí než ALPEX?
Ne, tato spojka je specificky navržena pro potrubí ALPEX a nezaručí beznetěsnost s jinými typy potrubí.
Jaká je maximální teplota, kterou tato spojka dokáže vydržet?
Spojka je schopna odolat maximální provozní teplotě +120 °C, což ji činí vhodnou pro aplikace s teplou vodou a topením.
Je pro montáž této spojky potřeba speciální nástroj?
Ano, pro správné zabezpečení spojení mezi spojkou a potrubím ALPEX je potřeba kompatibilní stlačovací nástroj.
Lze tuto spojku použít jak ve svislé, tak i vodorovné montáži?
Ano, spojka je vhodná jak pro svislé, tak i vodorovné uspořádání, pokud je montáž provedena podle standardních potrubních pravidel.
Doplňkové parametry
| Kategorie: | Nástěnky press |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.392 kg |
| Rozměr závitu: | 1/2" |
| Průměr trubky: | 16 mm |
| Typ připojení: | lisovací spoj |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 29.11.2024 11:49:15 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
