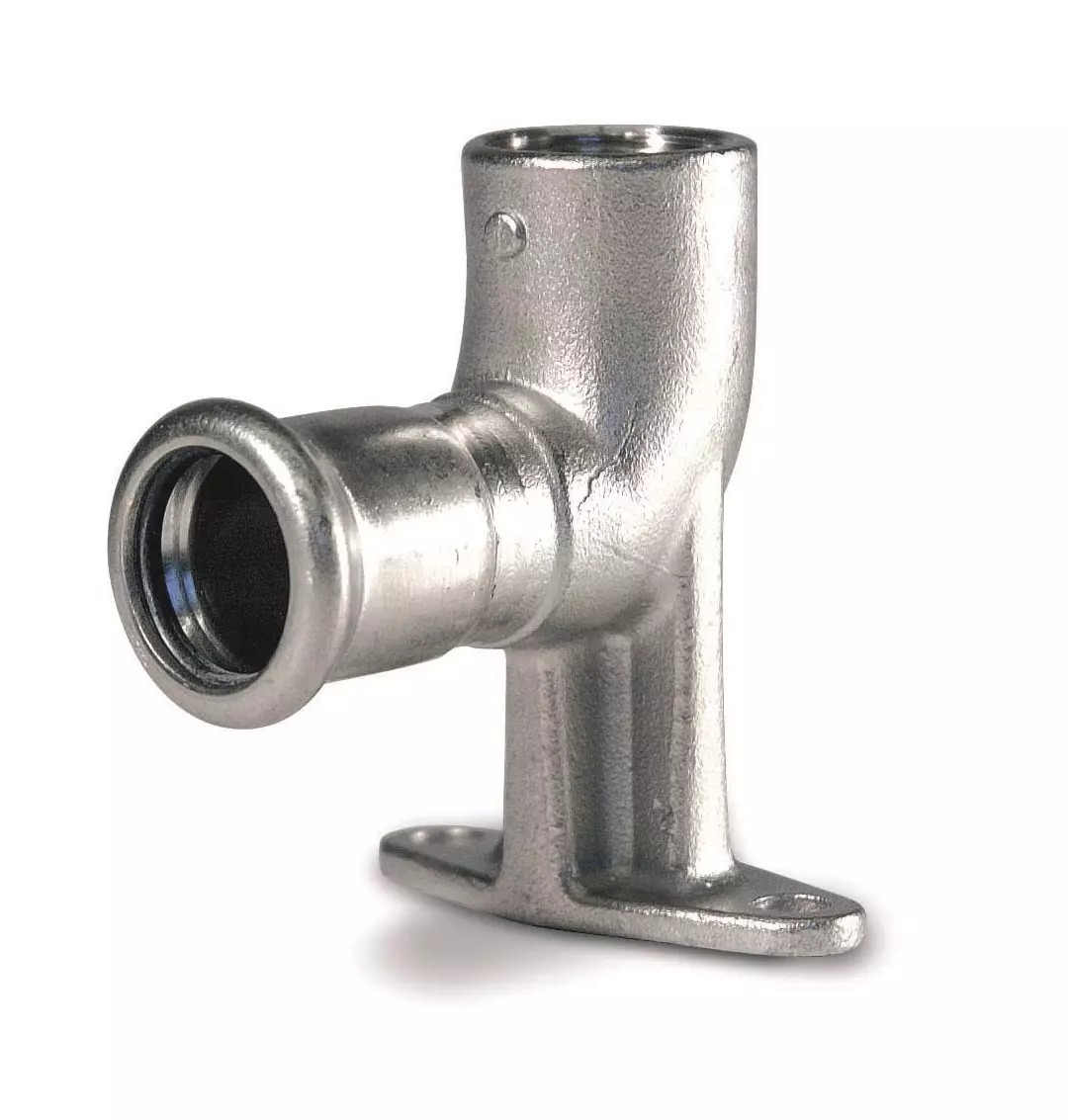

Stěnová deska - zevnitř závitová, vyosená - N - 18mm-Rp1/2

Detailní popis produktu

Tato stěnová deska se běžně používá ve venkovských a komerčních budovách pro připojení tisknutelných potrubních systémů k závitovým komponentám v topných, sanitárních, zavlažovacích a průmyslových aplikacích. Umožňuje bezpečné a netěsné přechody mezi tisknutelnými a závitovými úseky potrubí. Instalatéři ji obvykle používají v systémech jako je podlahové vytápění, dodávka teplé vody a požární sítě, kde je spolehlivé spojení zárukou dlouhodobého provozu.

Vyosený design poskytuje flexibilitu v zarovnání během instalace, zejména v úzkých prostorech nebo při práci s nepravidelnými stěnovými konstrukcemi. Zaručuje přesné umístění, přičemž zachovává integritu těsnícího systému. Těsnící mechanismus závisí na správně stlačeném EPDM kroužku, který vyžaduje přesnou hloubku tisku pro dosažení vodotěsného spojení. Vnitřní závit odpovídá standardním specifikacím Rp1/2", což zajišťuje kompatibilitu s širokou škálou ventilů, měr a dalších závitových přírub.

Technické parametry

Jmenovitý tlak PN 16 znamená, že příruba je vhodná pro systémy pracující pod tlakem až 16 bar při standardních teplotách. Rozsah provozních teplot od -20°C do +120°C z ní činí vhodnou pro aplikace s chladnou i teplou vodou, včetně solárních systémů a průmyslových procesů. Tyto parametry jsou klíčové pro výběr správné příruby na základě hydraulických a tepelných podmínek systému.

Instalace a připojení

Instalace zahrnuje zarovnání tiskové strany s koncem potrubí a vnitřního závitu s příslušnou komponentou. Příruba musí být stlačena certifikovaným tiskovým nástrojem podle pokynů výrobce. Indikátor hloubky tisku zajišťuje správné zapojení těsnícího kroužku a zabrání podtisku nebo přetisku. Po tisku ověřte, že indikátor hloubky tisku dosáhne specifikovaného značku 54 mm. Běžné chyby instalace zahrnují špatné zarovnání vnitřního závitu, nesprávnou sílu tisku nebo nedostatečnou kontrolu integritu O-kroužku před instalací.

Kompatibilita a příslušenství

Tato stěnová deska je kompatibilní s IVARovými tiskovými systémy z nerezové oceli třídy 1.4404. Může být připojena ke standardním Rp1/2" závitovým komponentám jako jsou ventily, průtokové měry a rozdělovače. Aby byla instalace dokončena, ujistěte se, že tisková strana je připojena k správně rozměrovanému nerezovému potrubí pomocí kompatibilního tiskového nástroje. Pokud je systém navržen s použitím standardních tiskových a závitových komponent, není potřeba žádné další příslušenství.

Technický pozadí pro projektanty

Stěnová deska funguje jako přechodová příruba mezi tiskovými a závitovými potrubními systémy. Spoléhá na kovové těsnění podporované EPDM O-kroužkem, aby zabránila úniku. Konstrukce z nerezové oceli poskytuje odolnost proti korozi a usazeninám, což z ní činí vhodnou pro agresivní kapaliny a aplikace s vysokou čistotou. Vyosený design umožňuje úhlové úpravy během instalace, čímž se snižuje potřeba dalších ohybů nebo adaptéru. Správné začlenění do systému závisí na správném rozměru, dodržení tlakových a teplotních limitů a použití kompatibilních tiskových nástrojů pro zajištění konzistentního výkonu v průběhu času.

Služba a provoz

Pravidelné vizuální kontroly by měly být prováděny k detekci známek úniku, koroze nebo mechanického namáhání. Ujistěte se, že těsnící oblast zůstává bez nečistot a že vnitřní závit není poškozen. Kromě těchto kontrol není potřeba žádné plánované údržby. Pokud dojde k úniku, demontujte příruba a zkontrolujte O-kroužek a indikátor hloubky tisku na opotřebení nebo špatného zarovnání.

Nejčastější otázky

Může být stěnová deska použita ve solárních topných systémech?
Ano, je vhodná pro solární topné systémy díky své maximální provozní teplotě až +120°C a odolnosti proti korozi.

Je stěnová deska kompatibilní s jinými značkami nerezových potrubí?
Je specificky navržena pro použití s IVARovými tiskovými systémy. Použití jiných značek může ovlivnit těsnící výkon a integritu systému.

Přetiskněte příruba pomocí správného nástroje a ověřte hloubku.

Může být tato příruba použita pro plyny?
Je vhodná pro inertní plyny v rámci specifikovaných teplotních a tlakových rozsahů. Ujistěte se, že návrh systému a typ plynu jsou kompatibilní s EPDM těsnícím materiálem.
