Základní deska - zevnitř závitová, vyosená - N - 22mm-Rp3/4"
Kód: IVN33.2234Související produkty
Detailní popis produktu

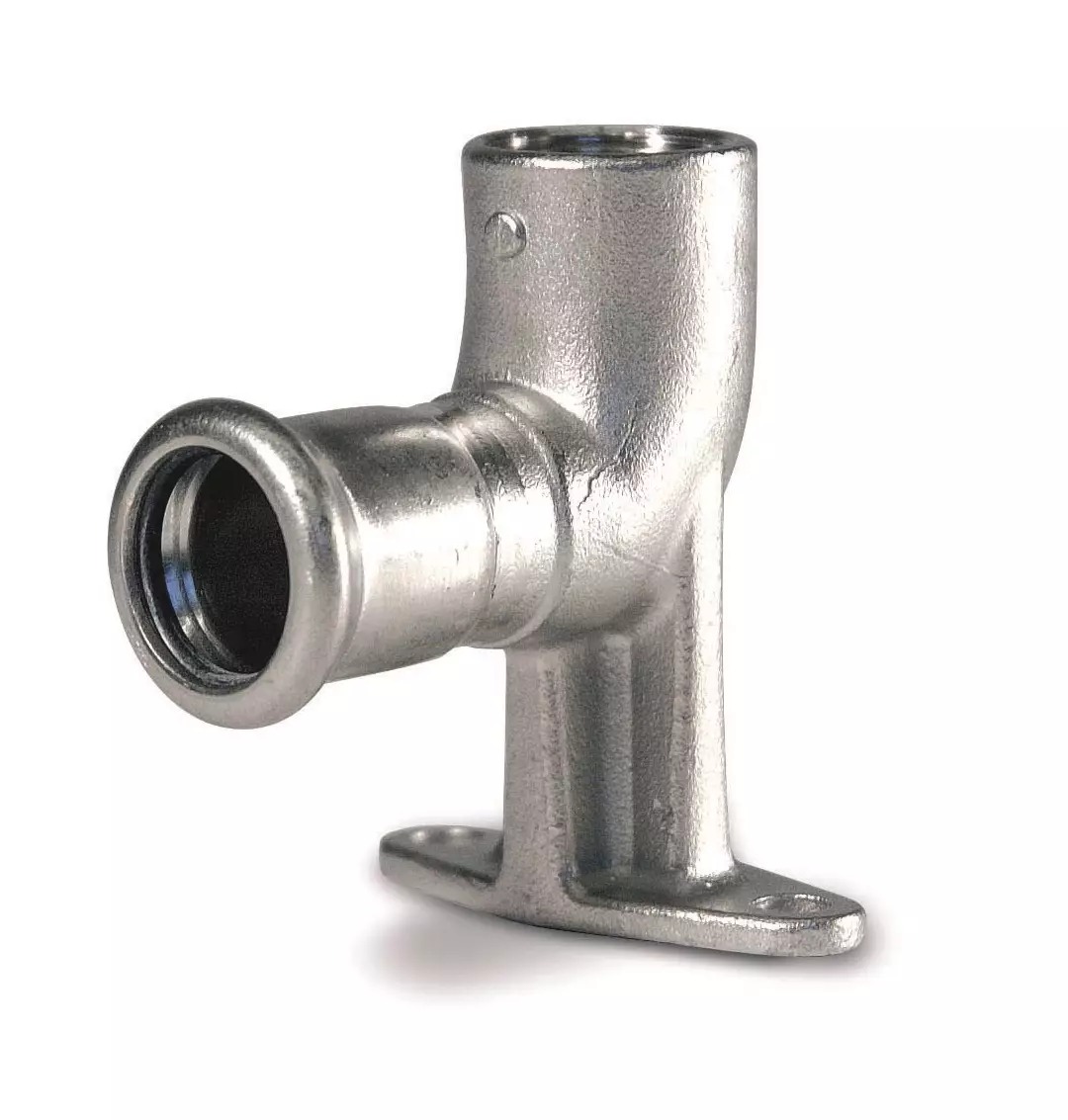

Tato vyosená základní deska slouží jako přechod mezi stlačovacími spoji o průměru 22 mm a vnitřním závitem Rp3/4. Často se používá ve výstavbě bytových i obchodních budov pro připojení potrubních systémů k ventily, počítadlům nebo spotřebičům. Vyosený design umožňuje montáž v úzkých prostorech, kde přímé spojení není možné. Typické aplikace zahrnují centrální otopné okruhy, distribuci teplé a studené vody a průmyslové potrubní systémy. Konstrukce z nerezové oceli zajišťuje odolnost proti korozi a dlouhodobou trvanlivost v agresivních prostředích.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek z EPDM |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN33.2234 |
| Značka | IVAR |
Montáž a připojení
Montáž zahrnuje stlačení trubky o průměru 22 mm do přípojky pomocí schválených stlačovacích nástrojů. Strana s vnitřním závitem se poté připojí k komponentu Rp3/4. Před stlačením zkontrolujte správnou délku trubky, aby nedošlo k poškození. Po stlačení zkontrolujte přesnost spojení hloubkoměrem, aby trubka byla zcela usazená do značky 54 mm. Běžné chyby při montáži zahrnují nedostatečnou sílu stlačení, nesprávnou přípravu trubky nebo nedodržení vyosení. Vždy zkontrolujte těsnost spojení po montáži.
Kompatibilita a příslušenství
Tato základní deska je kompatibilní s trubkami o průměru 22 mm a komponenty se ženským závitem Rp3/4. Pro kompletní montáž zkontrolujte dostupnost správných stlačovacích nástrojů a trubek o průměru 22 mm. Použitelné s těsnicími kroužky z EPDM, které by měly být pravidelně kontrolovány na opotřebení a při potřebě vyměněny. Pro standardní montáž nejsou potřeba žádné konkrétní související produkty.
Technický pozadí pro projektanty
Přípojka funguje tím, že vytváří kovové těsnění mezi stlačovací maticí a trubkou, které je dodatečně zpevněno EPDM kroužkem. Materiál nerezové oceli (Wst. Nr. 1.4404/AISI 316L) poskytuje vysokou odolnost proti korozi a je vhodný pro různé média, včetně pitné vody, otopných médií a průmyslových kapalin. Vyosená geometrie umožňuje úhlové úpravy během montáže. Dlouhodobá spolehlivost závisí na správné montáži, kompatibilitě médií a dodržení teplotních limitů.
Služba a provoz
Doporučuje se pravidelná vizuální kontrola, aby nebyly zaznamenány známky koroze nebo úniku. Těsnost spojení by měla být ověřena během údržby. Pokud přípojka ukazuje známky opotřebení nebo poškození, měla by být okamžitě vyměněna. V technické dokumentaci nejsou specifikovány žádné plánované intervaly údržby.
Nejčastější otázky
Může být tato základní deska použita s měděnými nebo plastovými trubkami?
Ne, je navržena specificky pro stlačovací trubky o průměru 22 mm z nerezové oceli nebo mědi.
Je tato přípojka vhodná pro parní aplikace?
Ne, provozní teplotní limit neumožňuje její použití s párou.
Jak je zajištěna těsnost?
Těsnost je zajištěna kombinací kovového těsnění a EPDM kroužku.
Jaké nástroje jsou potřeba pro montáž?
Pro vytvoření bezpečného spojení je potřeba schválený stlačovací nástroj pro 22 mm.
Doplňkové parametry
| Kategorie: | IVAR.IVN32, IVN33 - nástěnka s vnitřním závitem |
|---|---|
| Druh výrobku: | nástěnka |
| Rozměr závitu: | 3/4" |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:03 |
