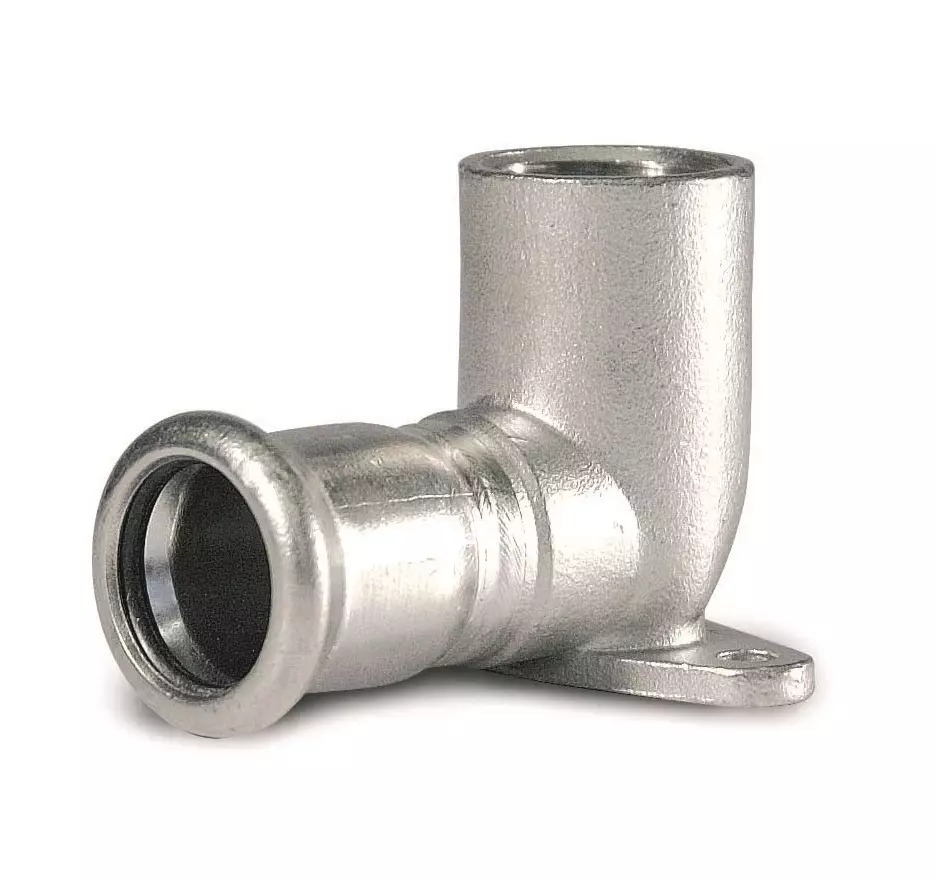

Stěnová deska - vnitřně závitová - N - 15mm-Rp1/2
Kód: IVN32.1512Související produkty
Detailní popis produktu
Stěnové desky s vnitřním závitem se často používají v průmyslových a komerčních instalacích, kde jsou potřeba spolehlivé přípoje mezi tiskovými a závitovými systémy. Tyto adaptéry jsou zásadní v topných systémech, hasicích hadicích, fotovoltaických instalacích a technických vzduchotechnických systémech. Instalatéři pracující v těchto prostředích musí zajistit správné zarovnání, těsnění a kompatibilitu s materiály systému a provozními podmínkami.
Stěnové desky se obvykle instalují v strojovnách, kotelňách a technických prostorách, kde se tiskové a závitové potrubní systémy protínají. Používají se k připojení tiskových trubek k závitovým komponentám, jako jsou ventily, měřiče nebo vstupy zařízení. Instalace vyžaduje pečlivou přípravu, včetně čištění povrchu, správné hloubky tisku a ověření stavu těsnícího kroužku.
Technické parametry
| Materiál | Ocelová nerez 1.4404 (AISI 316L), EPDM kroužek |
|---|---|
| Prováděcí teplota | -20 °C |
| Nominální tlak | PN 16 |
| Kód | IVN32.1512 |
| Značka | IVAR |
Instalace a připojení
Stěnová deska je připojena metodou tisku na jedné straně a závitového připojení na druhé. Tisková strana vyžaduje kompatibilní nerezovou trubku o průměru 15 mm. Závitová strana má vnitřní závit 1/2 palce (Rp1/2). Během instalace musí být trubka vložena do adaptéru, dokud indikátor tisku nedosáhne 54 mm. Před instalací je třeba zkontrolovat stav těsnícího kroužku. Běžné chyby zahrnují nedostatečnou hloubku vložení, nesprávný průměr trubky a použití poškozeného kroužku, což může vést k únikům nebo selhání.Kompatibilita a příslušenství
Tato stěnová deska je kompatibilní s tiskovými nerezovými trubkami o průměru 15 mm a závitovými komponenty s vnitřním závitem 1/2 palce. Pro instalaci je potřeba vhodný tiskový nástroj. Podle návrhu systému mohou být potřeba další komponenty, jako jsou ventily, měřiče nebo závitové adaptéry. Pro tento model nejsou uvedeny konkrétní související produkty.Technický pozadí pro projektanty
Stěnová deska vytváří těsné spojení mezi tiskovou trubkou a závitovým systémem. Tělo z nerezové oceli (1.4404) poskytuje odolnost proti korozi a mechanickou pevnost, což z ní dělá vhodný prvek pro agresivní prostředí. EPDM kroužek zajistí těsné spojení a je odolný vůči širokému rozsahu teplot. Integrace do systému závisí na zarovnání tiskové a závitové strany a kompatibilitě materiálů připojených komponent. Doba životnosti a účinnost jsou ovlivněny kvalitou tisku, stavem těsnícího kroužku a provozními podmínkami, jako jsou teplota a tlak.Služba a provoz
Pravidelná kontrola spojení na úniky je doporučena. Těsnící kroužek by měl být kontrolován na opotřebení nebo poškození, zejména v systémech s vysokým tepelným cyklováním. Pokud je detekován únik, je třeba adaptéru demontovat a těsnící kroužek vyměnit. V technických datech nejsou uvedena konkrétní období pro servis.Nejčastější otázky
Může být tato stěnová deska použita v solárních tepelných systémech?
Ano, rozsah prováděcí teploty a vlastnosti materiálu z ní dělají vhodný prvek pro solární tepelné aplikace.
Je EPDM kroužek kompatibilní s agresivními médii?
EPDM je vhodný pro široké spektrum médií, ale je třeba ověřit jeho kompatibilitu s konkrétní tekutinou systému.
Jaký je maximální povolený tlak pro tento adaptér?
Nominální tlak PN16 znamená, že adaptér je vhodný pro střední tlakové aplikace do uvedeného limitu.
Může být tento adaptér použit s měděnými trubkami?
Ne, je navržen pro použití s tiskovými nerezovými trubkami o průměru 15 mm.
Doplňkové parametry
| Kategorie: | IVAR.IVN32, IVN33 - nástěnka s vnitřním závitem |
|---|---|
| Hmotnost: | 0.08 kg |
| Druh výrobku: | nástěnka |
| Rozměr závitu: | 1/2" |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:01 |
