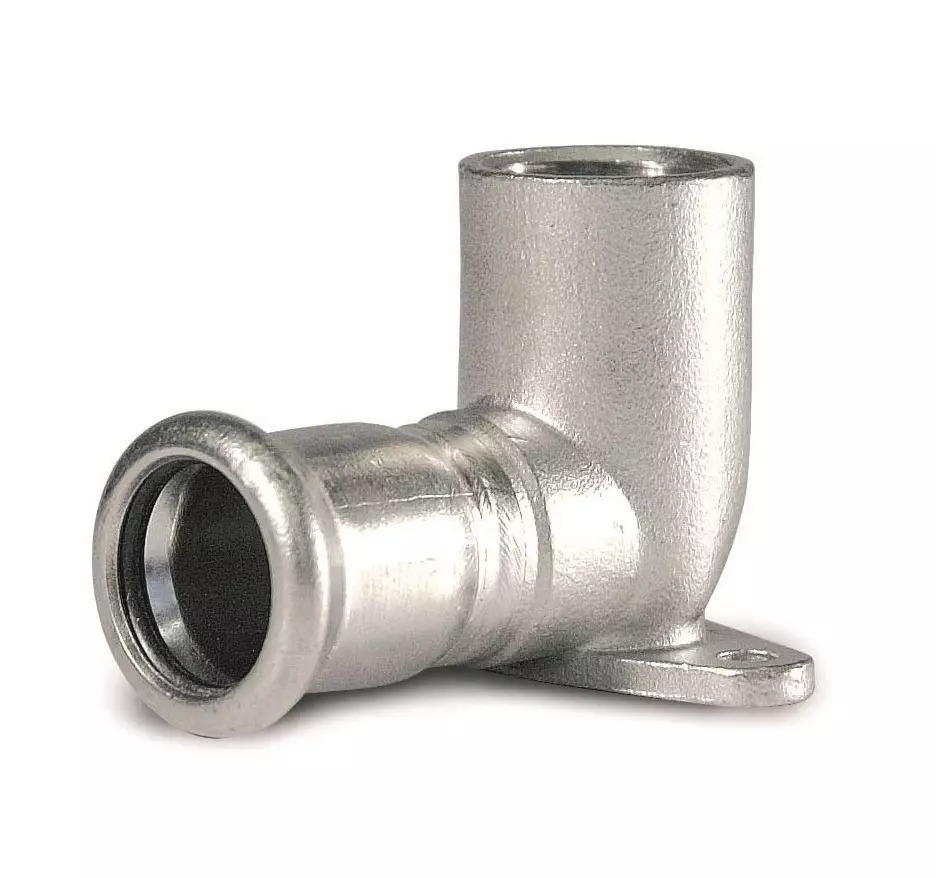

Stěnová deska - s vnitřním závitem - N - 22mm-Rp3/4"

Detailní popis produktu

Stěnová deska IVAR slouží jako přechod mezi potrubními systémy s tlakovým ucpáním a závitovými systémy. Běžně se používá v obytných, komerčních a průmyslových budovách pro připojení distribučních linek ke stěnám nebo panelům. Instalatéři pracující na topných okruzech, distribuci vody, hasicích systémech nebo systémech stlačeného vzduchu narazí na tento prvek při integrování tuhého potrubí do flexibilních nebo nastavitelných částí systému. Design zajišťuje spolehlivé těsnění díky EPDM O-kroužku a přesné usazení pomocí indikátoru tlakového ucpání.

Korektní montáž vyžaduje pečlivou pozornost k velikosti vnitřního závitu, rozměrům tlakového ucpání a usazení k sousedním komponentám. Tento adaptérový prvek je vhodný jak pro novostavby, tak i pro modernizace, kde jsou vyžadovány beznetěsné přechody mezi různými typy potrubí. Konstrukce ze nerezu odolává korozi, což je ideální pro prostředí s kolísajícími hladinami vlhkosti nebo expozicí chemikáliím.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM
Prováděcí teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN32.2234
Značka	IVAR

Klasifikace PN 16 udává maximální povolený tlak za běžných provozních podmínek, což zaručuje vhodnost pro většinu systémů s nízkým až středním tlakem. Rozsah provozních teplot sahá od -20 °C do +85 °C s maximem +120 °C za konkrétních podmínek, což umožňuje použití v chladné i horké vodních okruzích. Tyto parametry pomáhají správně volit rozměry a integrovat systém podle hydraulických požadavků aplikace.

Montáž a připojení

Pro montáž stěnové desky nejprve ověřte, že vnitřní závit odpovídá držícímu komponentu (Rp3/4") a že strana s tlakovým ucpáním je v souladu s průměrem potrubí (22 mm). Všechny plochy vyčistěte a ujistěte se, že EPDM O-kroužek je nepoškozený a správně usazený. Potrubí vložte do strany s tlakovým ucpáním až do dosažení značky na adaptéru. Potvrďte správné usazení pomocí indikátoru tlakového ucpání, který ukazuje, kdy je dosaženo správné hloubky. Připojení zajistěte ručním utažením vnitřního závitu nebo vhodnými nástroji. Běžné chyby při montáži zahrnují nedostatečné usazení O-kroužku, špatné usazení při vkládání a přetížení závitového spojení. Po montáži vždy proveďte kontrolu netěsností a pravidelně je opakujte během kompletace systému.

Kompatibilita a příslušenství

Tato stěnová deska je kompatibilní s potrubím s tlakovým ucpáním o vnějším průměru 22 mm a s komponenty se ženským závitem Rp3/4". Pro kompletní připojení se ujistěte, že je k dispozici odpovídající potrubí s tlakovým ucpáním nebo adaptéry. Příslušenství, jako jsou těsnící pasty nebo maziva, by neměly být používána, pokud to není specifikováno výrobcem. Pro tento model nejsou doporučovány alternativní nebo související produkty.

Technický pozadí pro projektanty

Stěnová deska vytváří těsné mechanické spojení mezi komponenty s tlakovým ucpáním a závitovými komponentami. Tělo ze nerezu poskytuje dlouhodobou odolnost proti korozi a opotřebení, zatímco EPDM O-kroužek zajišťuje flexibilitu a těsné spojení při různých teplotách. Integrace do systému závisí na přesné trase potrubí a rozložení zátěže, aby se minimalizovalo namáhání adaptéru. Faktory ovlivňující výkon zahrnují médium kapaliny, cyklické změny teploty a mechanické vibrace. Materiałová klasifikace (AISI 316L) je zvolena pro svůj kompromis mezi pevností a odolností proti korozi, což je vhodné pro agresivní prostředí, jako jsou solární systémy nebo systémy pro manipulaci s průmyslovými plyny.

Servis a provoz

Pravidelná inspekce by měla zaměřit na známky netěsnosti, zejména kolem O-kroužku a závitového spojení. Ujistěte se, že indikátor tlakového ucpání je viditelný a nepoškozený. Pokud jsou detekovány jakékoli odchylky, demontujte a zkontrolujte na opotřebení nebo deformaci. Reinstalace musí sledovat stejný postup jako původní montáž, aby byla zachována integrita. Nejsou specifikovány plánované servisní intervaly pro tento prvek; údržba se provádí podle potřeby na základě výkonu systému a vizuálních kontrolování.

Nejčastější otázky

Může být stěnová deska použita pro vysokotlaké parní aplikace?
Ne, provozní parametry určují maximální teplotu +120 °C a nominální tlak PN 16, což je nevhodné pro vysokotlaké páru.

Je možné nahradit EPDM O-kroužek po montáži?
Ano, pokud je adaptérový prvek přístupný. Demontáž vyžaduje pečlivé odstranění potrubí s tlakovým ucpáním a nahrazení O-kroužku stejným typem.

Může být stěnová deska použita s měďovým nebo plastovým potrubím?
Ne, je navržena konkrétně pro potrubí s tlakovým ucpáním ze nerezu a závitové kovové komponenty.

Jak funguje indikátor tlakového ucpání?
Indikátor ukazuje, kdy je potrubí vloženo do správné hloubky, což zajišťuje beznetěsné a bezpečné spojení bez přetížení.
