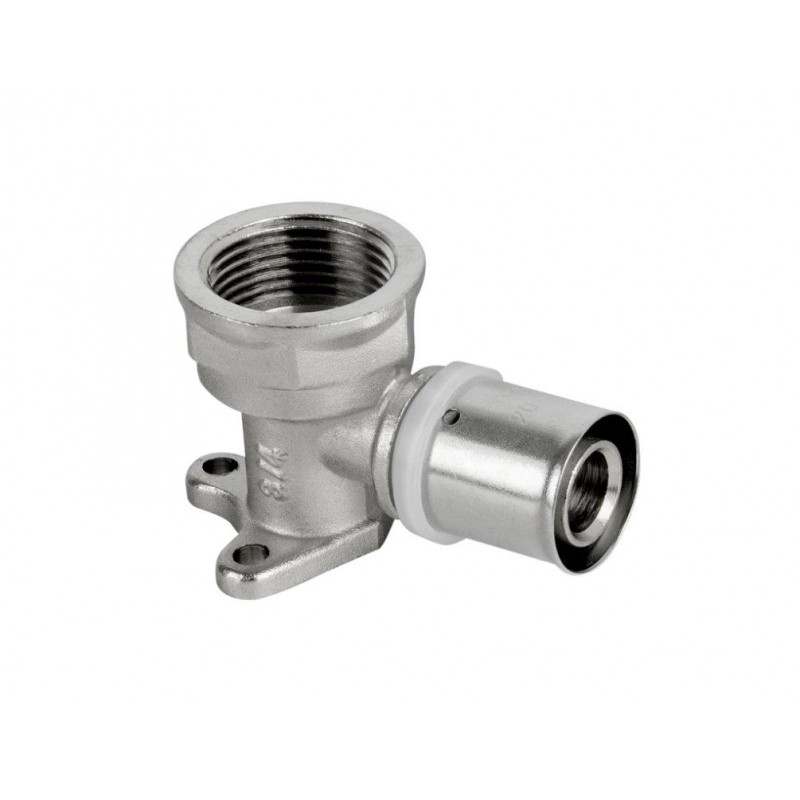

PEX/vnitřní závitový stlačovací ohyb na stěnu (20x3/4")

Detailní popis produktu

Tento ohyb na stěnu se běžně používá v obytných i komerčních budovách pro spojování PEX trubek v otopných a potrubních systémech. Sestava umožňuje bezpečné a netěsné spojení v mokrých oblastech, jako jsou koupelny, kuchyně a systémy podlahového vytápění. Vnitřní závit zajišťuje kompatibilitu se standardními potrubními systémy, zatímco stlačovací spojení poskytuje spolehlivé výkonové parametry jak pro horkou, tak pro studenou vodu.

Montážní technici tento ohyb obvykle používají spolu s U profilovým stlačovačem k upevnění PEX trubek. Design usnadňuje snadnou instalaci na stěnu, zajišťuje, že systém zůstane stabilní a dobře podporený. Díky své odolnosti proti korozi a robustní konstrukci je tato sestava vhodná pro dlouhodobé použití v prostředích s kolísajícími teplotami a vlhkostí.

Technické parametry

Instalace a spojení

Pro instalaci ohybu nejprve zajistěte, že PEX trubka je ostříhaná čistě a bez drtí. Vložte trubku do sestavy až ke značce zastavení. Pomocí U profilového stlačovače aplikujte rovnoměrný tlak kolem obvodu sestavy, aby vzniklo bezpečné a konzistentní stlačení. Po stlačení zkontrolujte spojení na rovnoměrnost a ujistěte se, že žádná část trubky není vyčnívající mimo sestavu. Běžné chyby při instalaci zahrnují nerovnoměrné stlačení, které může vést k únikům, nebo nesprávnou hloubku vložení, což ohrožuje integritu spojení.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní se standardními PEX trubkami a stlačovacími nástroji s U profilem. Pro dokončení instalace zajistěte dostupnost všech potřebných sestav a komponent, včetně přímých couplerů, T kohoutů a ventilů. Pro montáž na stěnu mohou být nutné dodatečné opěrné lišty v závislosti na délce trubkování a rozdělení zátěže. Vždy ověřte kompatibilitu s konkrétní značkou a modelem PEX trubky a stlačovacího nástroje, které používáte.

Technický pozadí pro projektanty

Ohyb funguje mechanickým upevněním PEX trubky pomocí stlačovacího procesu, který stlačí kovovou sestavu kolem plastové trubky. Vnitřní závit umožňuje integraci do stávajících potrubních systémů, zatímco kompaktní design minimalizuje prostorové požadavky. Trvanlivost a efektivita sestavy závisí na správných technikách instalace a kvalitě PEX materiálu použitého v systému.

Servis a provoz

Doporučuje se pravidelná kontrola stlačených spojů, aby bylo zajištěno pokračující fungování. Zkontrolujte případné známky úniků, koroze nebo mechanického namáhání, které by mohly ovlivnit integritu spojení. V případě poškození nebo opotřebení okamžitě nahraďte postiženou sestavu. V dokumentu nejsou uvedena konkrétní servisní intervaly; doporučuje se však pravidelné kontroly během údržby systému, aby se zabránilo neočekávaným poruchám.

Nejčastější otázky

Lze tento ohyb použít s jinými typy potrubí?
Ne, je specificky navržen pro PEX trubky a vyžaduje U profilový stlačovač pro instalaci. Není vhodný pro měděné nebo plastové potrubní systémy.

Je možné znovu použít sestavu po jejím odstranění?
Ne, jakmile je aplikováno stlačení, sestavu nelze znovu použít. Pro každé spojení musí být nainstalována nová sestava.

Jaké nástroje jsou potřeba pro instalaci?
Pro stlačení sestavy kolem PEX trubky je potřeba U profilový stlačovač. Ujistěte se, že stlačovač je správně nastaven a kalibrován pro daný průměr trubky.

Jak vnitřní závit ovlivňuje kompatibilitu systému?
Vnitřní závit umožňuje přímé spojení se standardními závitovými trubkami nebo ventily, čímž zajišťuje bezproblémovou integraci do stávajících otopných nebo potrubních systémů.
