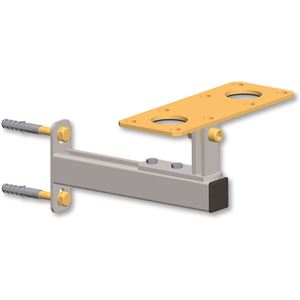

Zední nosník s montážní deskou - DN 40

Detailní popis produktu

Tento zední nosník se běžně používá v bytových i komerčních otopných soustavách k montáži modulů kotle v kompaktních nebo modulárních kotelňách. Instalatéři pracující s systémy PAW.HEAT BLOC zjistí, že tento nosník je zásadní pro zajištění bezpečného a stabilního umístění modulu kotle. Nosník umožňuje přesné zarovnání a usnadňuje přístup k údržbě a prohlídce. Je vhodný pro instalace, kde je místo omezené a kde je potřeba pevná vzdálenost od zdi, aby bylo možné zahrnout potrubí a izolaci.

Nosník se obvykle používá spolu s moduly kotle DN 40 a je navržen tak, aby podporoval váhu modulu, přičemž udržuje konzistentní vzdálenost od zdi. Tím se zabrání rušení sousedních komponent a umožní se správný průběh vzduchu a servis. Konstrukce z zinečnaté oceli poskytuje odolnost proti korozi, což z něj dělá vhodné řešení pro prostředí s průměrnou vlhkostí.

Technické parametry

Materiál	zinečnatá ocel
Aximální vzdálenost od zdi	270 mm
Kód	41641
Značka	IVAR

Aximální vzdálenost 270 mm zajistí, že modul kotle je umístěn od zdi, což umožňuje správné volné místo pro potrubí a izolaci. Materiál z zinečnaté oceli poskytuje odolné a korozi odolné montážní řešení. Tyto parametry jsou zásadní pro zajištění kompatibility s modulem kotle a pro splnění požadavků na montáž vzhledem k vzdálenosti a konstrukční podpoře.

Montáž a připojení

Nosník se montuje upevněním montážní desky na zeď vhodnými šrouby. Zeď musí být konstrukčně odolná a schopná podpořit váhu modulu kotle. Nosník se pak připojí k modulu pomocí určených montážních míst. Je důležité zajistit, že nosník je vodorovný a že všechny šrouby jsou utažené podle specifikací výrobce. Běžné chyby při montáži zahrnují použití nedostatečného počtu šroubů, nedostatečnou kontrolu nosnosti zdi a nekontrolu rovnosti nosníku před upevněním modulu.

Kompatibilita a příslušenství

Tento nosník je specificky navržen pro použití s moduly kotle DN 40 z řady PAW.HEAT BLOC. Není určen pro použití s jinými velikostmi nebo typy modulů. K montáži není potřeba žádné další příslušenství, ale je důležité zajistit, že zeď je připravena s potřebnými montážními místy a že se používají správné šrouby.

Technický pozadí pro projektanty

Nosník slouží jako konstrukční podpora pro modul kotle, zajišťuje, že je umístěn ve správné vzdálenosti od zdi. Materiál z zinečnaté oceli poskytuje rovnováhu mezi pevností a odolností proti korozi, což z něj dělá vhodný materiál pro dlouhodobé použití v otopných soustavách. Nosník je navržen tak, aby se integroval bez problémů s modulem kotle a poskytoval stabilní montážní řešení, které neovlivňuje provoz modulu. Aximální vzdálenost je klíčovým faktorem v návrhu soustavy, protože ovlivňuje rozvržení potrubí a přístupnost modulu pro údržbu.

Údržba a provoz

Pro tento nosník nejsou potřeba žádné konkrétní intervaly údržby. Doporučuje se však pravidelně kontrolovat nosník a jeho šrouby na známky opotřebení, koroze nebo uvolnění. Jakákoli poškození nosníku nebo jeho montážních míst by měla být okamžitě odstraněna, aby byla zajištěna dálková stabilita modulu kotle. Je také důležité zajistit, že nosník zůstává bez překážek, které by mohly ovlivnit provoz modulu nebo přístupnost jeho komponent.

Nejčastější otázky

Může být tento nosník použit s jinými moduly kotle DN 40?
Ano, pokud mají moduly stejnou montážní konfiguraci jako PAW.HEAT BLOC DN 40.

Je nosník vhodný pro použití v prostředí s vysokou vlhkostí?
Zinečnatá ocel poskytuje určitou odolnost proti korozi, ale není vhodná pro prostředí s vysokou vlhkostí nebo vystavení agresivním chemikáliím.

Může být vzdálenost nosníku od zdi upravena?
Ne, nosník je pevně nastaven na vzdálenost 270 mm od zdi a není možné jej upravit.

Jaký typ zdi je vhodný pro montáž tohoto nosníku?
Zeď musí být konstrukčně odolná a schopná podpořit váhu modulu kotle. Betonové, kamenné nebo ocelové stěny jsou obvykle vhodné.
