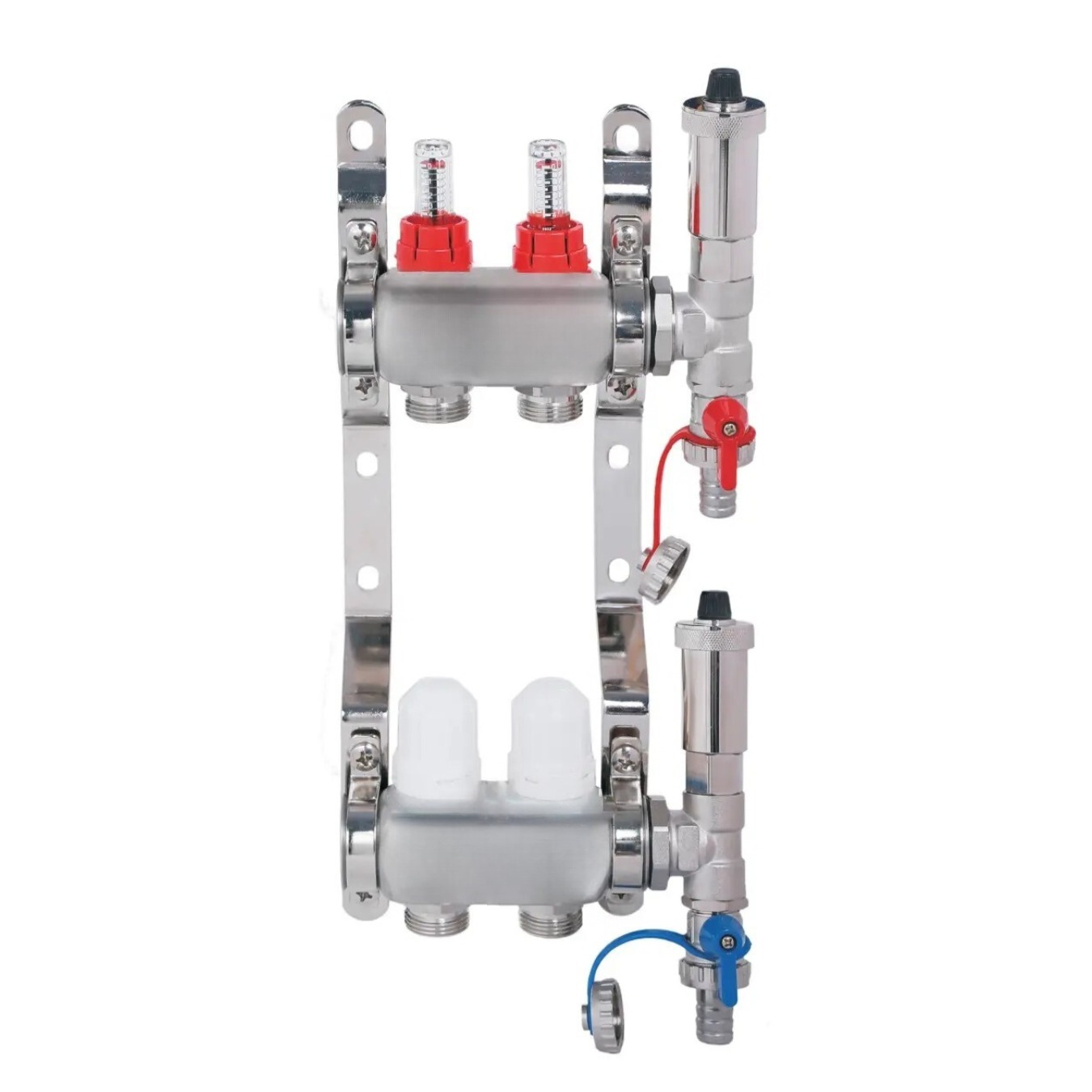

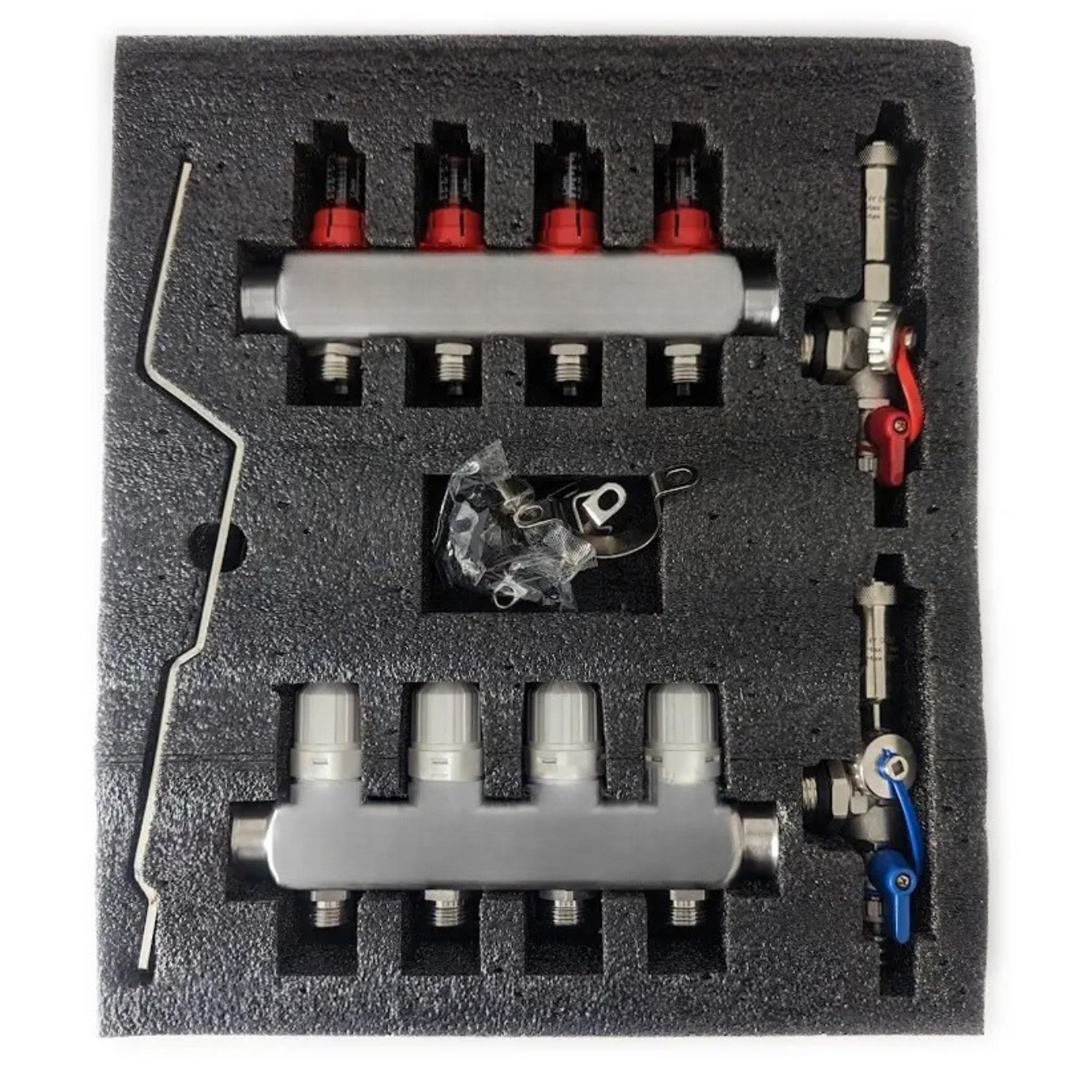

Čtvercový nerezový rozdělovač – 2 okruhy, průtokoměry, termostatické ventily, automatické odvzdušňovací ventily, připojení 1"

Detailní popis produktu

Tento čtvercový nerezový rozdělovač se běžně používá v obytných i komerčních budovách pro hydraulické systémy podlahového vytápění a chlazení. Slouží jako centrální rozdělovač pro distribuci vyhřáté nebo ochlazené vody do jednotlivých smyčkových obvodů. Instalatéři pracující na systémech s podlahovým vytápěním obvykle integrují takové rozdělovače do panelových montážních skříní, čímž zajistí vyvážené rozdělení průtoku a přesné řízení teploty v různých zónách. Tato verze podporuje jak vytápění, tak chlazení, což ji činí vhodnou pro systémy s sezónním obratem.

Displej je ideální pro kompaktní instalace díky své ploché konstrukci a zahrnuje základní komponenty, jako jsou měřicí zařízení pro průtok a termostatické regulační ventily. Modulární charakter umožňuje rozšíření nebo přeorganizaci systému bez nutnosti velkého přestavování nebo demontáže. Zahrnutí automatických odvzdušňovacích ventilů zajišťuje dlouhodobou provozní stabilitu tím, že zabrání ucpání vzduchem ve smyčkách. Instalatéři by měli zohlednit požadované vzdálenosti mezi montážními závěsy a rozměry skříně při plánování rozvrhu.

Technické parametry

Instalace a připojení

Namontujte rozdělovač do vyhrazené skříně pomocí přiložených stěnových závěsů. Připojte vstup a výstup pomocí 1 palcových ISO/DIN závitů, přičemž zajistěte těsné těsnění pomocí specifikovaného EPDM těsnění. Každá větvená smyčka vyžaduje Euroconus 3/4 palcové šroubení a stlačovací klece pro potrubí ALPEX 16 x 2. Před utažením všech spojů ověřte správné uspořádání průtokoměrů a termostatických ventilů. Ujistěte se, že montážní povrch je vodorovný, aby nedocházelo ke stresu na tělese rozdělovače.

Hnět závitů během montáže vyhnete správným zarovnáním mužských a ženských závitů. Před utažením zkontrolujte, zda jsou všechny těsnící plochy volné od nečistot. Rozdělovač by měl být umístěn tak, aby byl přístupný pro budoucí údržbu, zejména k automatickým odvzdušňovacím ventilům a uzavíracím ventilům. Nekorektní instalace může vést k nerovnoměrnému průtoku nebo k hromadění vzduchu ve smyčkách.

Kompatibilita a příslušenství

Podporuje použití termostatických hlavic se závitem M30x1.5, což umožňuje ruční nebo servomechanické řízení. Pro plnou funkčnost se ujistěte, že do návrhu systému jsou zahrnuty potřebné ventily, jako jsou automatické odvzdušňovací ventily a odváděcí kohouty. Doporučené skříně poskytují ochranu před mechanickým poškozením a zlepšují estetiku systému.

Technický pozadí pro projektanty

Rozdělovač funguje tím, že rozděluje přitékající průtok do dvou oddělených obvodů, každý z nich je řízen termostatickým ventilem a monitorován průtokoměrem. Konstrukce z nerezové oceli odolává korozi a udržuje svou strukturu v průběhu času. Použití EPDM těsnění a tepelně odolných plastů zajišťuje kompatibilitu se směsmi vody a glykolu a s kolísáním teplot. Projektanti by měli zohlednit hydraulický odpor způsobený průtokoměry a zajistit, že kapacita čerpadla odpovídá celkovému požadavku systému.

Termická expanze a kontrakce potrubního systému mohou ovlivnit trvanlivost rozdělovače. Do systému by měly být zahrnuty vhodné podpěrné konstrukce a expanzní články poblíž rozdělovače, aby se zabránilo selháním způsobeným napětím. Kombinace materiálů mosaz, nerezová ocel a tepelně odolné plasty zajišťuje vyvážený poměr mezi odolností a náklady pro dlouhodobé použití v systémech s podlahovým vytápěním.

Údržba a provoz

Pravidelně zkontrolujte automatické odvzdušňovací ventily na případné zablokování a ujistěte se, že zůstávají plně funkční. Zkontrolujte netěsnosti kolem stlačovacích šroubení a případně je utáhněte. Termostatické ventily by měly být testovány na reaktivitu a případně upraveny. Nejsou poskytovány plánované intervaly údržby, ale pravidelné vizuální kontroly jsou doporučeny, aby byl zajištěn optimální výkon.

Nejčastější otázky

Lze tento rozdělovač použít s chladičem na bázi glykolu?
Ano, rozdělovač je kompatibilní se standardními směsmi vody s nekorozi-indukujícími přísadami.

Jaký materiál těsnění se používá pro stlačovací šroubení?
Doporučený materiál těsnění je EPDM, který je odolný vůči vysokým teplotám i chemickému vlivu.

Je možné později přizpůsobit další obvody?
Ne, tato verze je pevně nastavena na dva obvody a nemůže být rozšířena bez výměny celé jednotky.

Jsou průtokoměry nastavitelné nebo uzamčitelné?
Ano, průtokoměry jsou typu dvojité regulace a mohou být uzamčeny, aby se zabránilo manipulaci po kalibraci.
