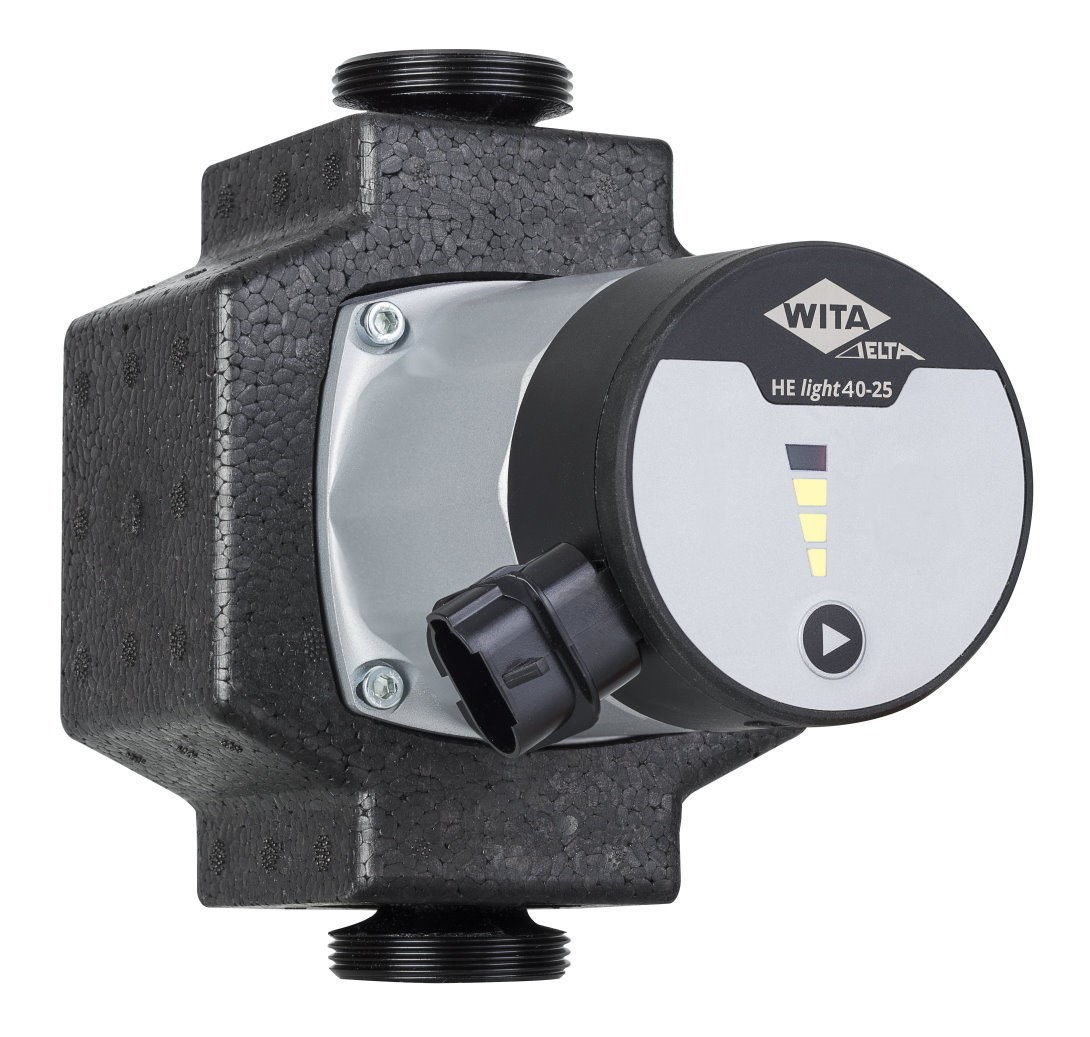

Oběhové čerpadlo WITA Delta HE light 40-25-130

Detailní popis produktu

Toto kompaktní vysokoodporné oběhové čerpadlo se běžně používá v domácích a menších komerčních otopných systémech, kde jsou důležité přesné řízení průtoku a účinnost. Je vhodné jak pro uzavřené otopné okruhy, tak pro distribuční systémy teplé vody. Instalatéři často setkávají s tímto čerpadlem při modernizaci kotlů, integraci solárních tepelných systémů nebo při nahrazování starších mechanických oběhových čerpadel moderními, inteligentními alternativami. Kompaktní rozměr a modulární montážní konstrukce umožňují snadnou integraci do stávajících potrubních konfigurací, i v úzkých strojovnách nebo podlahových prostorech.

Čerpadlo podporuje maximální výšku 4,0 m a maximální průtok 2 800 l/h, což je vhodné pro středně velké systémy jako například podlahové vytápění vícekomnatového domu nebo recirkulační smyčky teplé vody. Elektronické řídicí jednotky umožňují bezproblémovou integraci do systémů pro správu budov nebo regulace na bázi termostatu. Čerpadlo pracuje v prostorových teplotách od 0 °C do 40 °C a dokáže zvládnout kapalinové teploty až do 110 °C, což zaručuje kompatibilitu se standardními podmínkami otopných systémů.

Technické parametry

Montáž a připojení

Montáž by měla postupovat podle standardních potrubních praxí pro oběhová čerpadla v otopných systémech. Čerpadlo se přímo montuje na potrubí pomocí klíčového držáku, čímž se eliminuje potřeba dalších podpěrných konstrukcí. Připojovací rozměry se liší podle modelu: k dispozici jsou varianty DN15, DN20, DN25 a DN32, aby byly vhodné pro různé průměry potrubí. Před montáží ověřte, že vybraný DN odpovídá potrubí systému a že orientace čerpadla je v souladu s proudem.

Ujistěte se, že všechny těsnící komponenty, včetně podložek a izolačních prstenců, jsou správně umístěny, aby se zabránilo únikům. Čerpadlo by mělo být nainstalováno v místě bez zdrojů vibrací a s přístupem pro budoucí údržbu. Běžné chyby zahrnují nesprávné vybírání DN velikosti, nesprávné zarovnání montážního držáku a nedbalost při izolaci čerpadla během provozu systému. Vždy ověřte, že napájecí napětí odpovídá požadované specifikaci 230 V, 50 Hz, před připojením.

Kompatibilita a příslušenství

Toto čerpadlo je kompatibilní s většinou standardních otopných systémů, včetně systémů s konvenčními kotli, tepelnými čerpadly a solárními tepelnými sběrači. Při integraci do většího systému ujistěte se, že maximální diferenciální tlak čerpadla (až 4,0 m) odpovídá hydraulickým požadavkům systému. Příslušenství, jako jsou izolační ventily, tlakoměry a expanzní nádoby, by mělo být nainstalováno podle místních standardů. Nepotřebuje se žádná další externí ochrana motoru díky integrované ochraně motoru.

Technický pozadí pro projektanty

Čerpadlo pracuje s bezzkruhovým EC motorem s trvalými magnety, který poskytuje vyšší účinnost ve srovnání s tradičními indukčními motory. Tato technologie snižuje energetické ztráty a prodlužuje životnost motoru. Tělo čerpadla je vyrobeno buď z litiny s katodickým povrchovým úpravou, nebo z mosazi, v závislosti na variantě, což zajišťuje odolnost proti korozi a odolnost v vlhkém prostředí. Čerpadlo se integruje do systému prostřednictvím svých závitových nebo šroubovacích spojení, a jeho vnitřní čerpadlo je navrženo pro hladký, tiše provoz s minimální turbulence.

Projektanti by měli brát v úvahu rozsah provozních teplot (+5 °C až +110 °C) a maximální systémový tlak (10 bar) při výběru komponent celkového systému. Schopnost čerpadla přepínat mezi režimy konstantního a proporcionálního tlaku z něj dělá vhodný pro jak jednoduché, tak složité systémy. Dlouhodobá účinnost je ovlivněna čistotou cirkulačního média a stabilitou zátěže systému. Pravidelná kontrola filtrů na vstupu a výstupu pomáhá udržovat optimální výkon v průběhu času.

Údržba a provoz

Čerpadlo vyžaduje minimální údržbu díky svému těsnění ložisek a integrované ochraně motoru. Doporučuje se pravidelné vizuální kontroly na známky úniku, neobvyklého hluku nebo vibrací. Zkontrolujte integritu elektrických spojení a ověřte, že čerpadlo je pevně upevněno k potrubí. V technické dokumentaci nejsou definovány plánované intervaly údržby, ale jakékoliv abnormální chování—například náhlé změny otáček nebo snížený průtok—by mělo vyvolat okamžitou analýzu. Pokud se často aktivuje funkce Anti-block, může to naznačovat problémy s tokem v systému nebo zablokování vstupního filtru.

Nejčastější otázky

Může čerpadlo pracovat v opačném směru toku?
Ne, čerpadlo je navrženo pro jednosměrný tok. Opačný tok může poškodit čerpadlo nebo motor.

Je čerpadlo vhodné pro venkovní instalaci?
Ne, IP42 nezajišťuje dostatečnou ochranu pro venkovní použití. Nainstalujte vnitřně nebo v chráněných prostorách.

Může být čerpadlo ovládáno externími signály?
Ano, čerpadlo podporuje integraci s externími řídicími systémy díky programovatelným charakteristikám a proporcionálním nastavením tlaku.

Kolik výkonových křivek lze vybrat?
K dispozici jsou osm různých výkonových křivek, včetně čtyř konstantních a čtyř proporcionálních tlakových možností, což umožňuje přizpůsobení systému.
