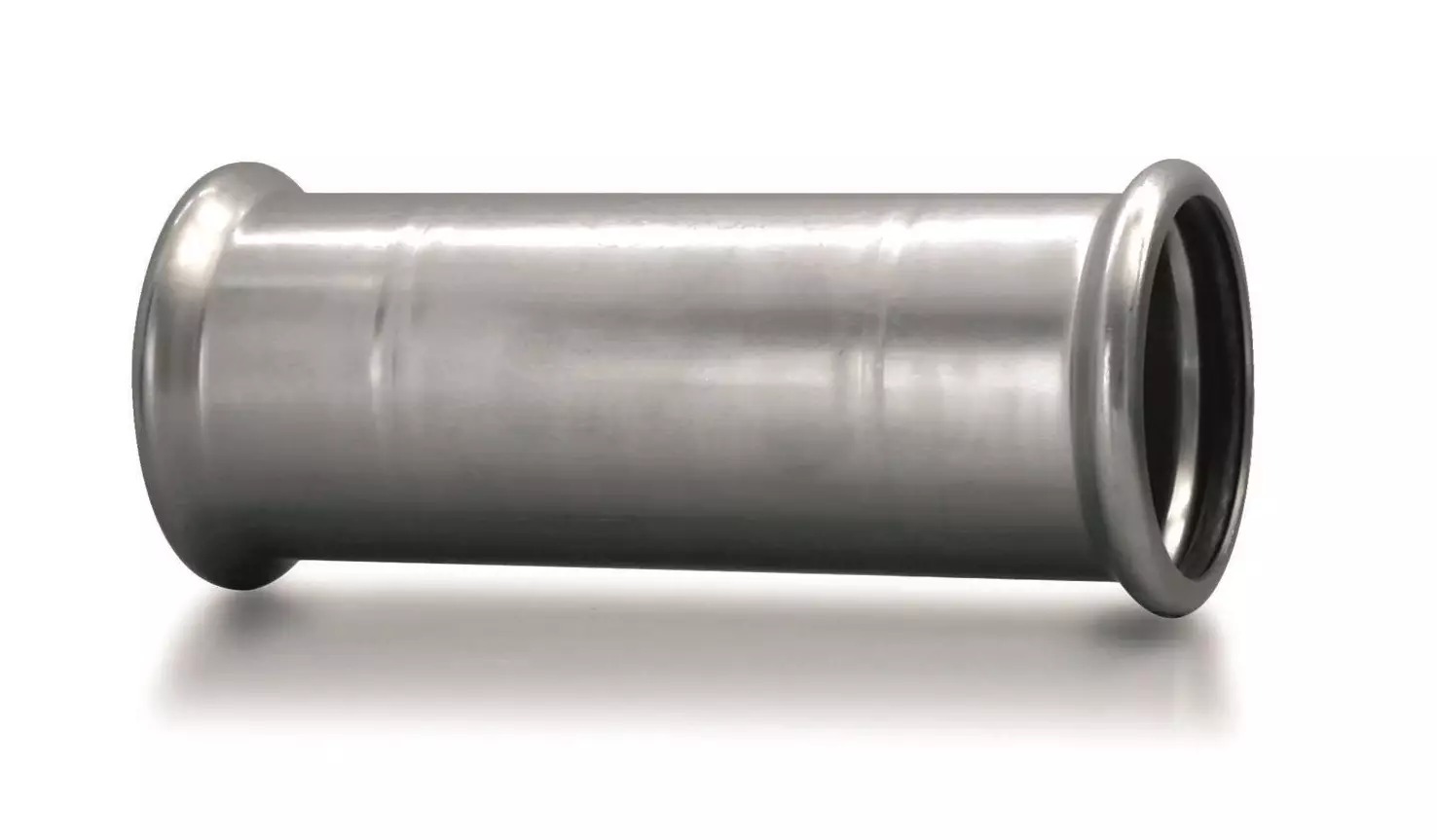

Kroužek IVAR - N - 18 mm

Detailní popis produktu

Tento kroužek se běžně používá v obytných i komerčních budovách při instalaci topných systémů, sanitárních potrubí a průmyslových potrubí. Spojuje stlačovací nerezová potrubí a je zvlášť vhodný pro prostředí, kde je důležitá odolnost proti korozi a vysokým teplotám. Kroužek zajistí hermetické a trvanlivé spojení v systémech jako je podlahové vytápění, dodávka teplé vody a tlakové vzduchové obvody.

V průmyslových a technických instalacích se kroužek často integruje do uzavřených obvodů a vyžaduje přesné zarovnání a stlačení. Těsnicí kroužek z EPDM poskytuje spolehlivé těsnění za různých tepelných podmínek. Správná instalace je zásadní pro zabránění úniků a zajištění dlouhodobého provozu jak v nízko-, tak vysokoteplotních prostředích.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek z EPDM
Prováděcí teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN11.18
Značka	IVAR

Kroužek vydrží nominální tlak až PN 16 a může pracovat v teplotním rozmezí od -20 °C do +85 °C, s maximální povolenou teplotou +120 °C. Tyto specifikace jsou důležité pro určení vhodnosti kroužku v konkrétních aplikacích, zejména při výběru komponent pro systémy vystavené kolísavým tepelným zátěžím nebo vysokotlakým podmínkám.

Instalace a spojení

Pro instalaci kroužku nejprve zkontrolujte, že koncové části potrubí jsou čisté a bez ostrých okrajů. Posuňte kroužek po potrubí, dokud indikační značka není zarovnaná s koncem potrubí. Stlačte kroužek certifikovaným stlačovacím nástrojem podle pokynů výrobce. Po stlačení ověřte spojení kontrolou, že indikační značka je plně zapojená a kroužek sedí rovně na povrchu potrubí. Běžné chyby při instalaci zahrnují špatné zarovnání kroužku, nedostatečný stlačovací tlak nebo použití nekvalifikovaných nástrojů. Vždy potvrďte správnou velikost a typ kroužku odpovídající průměru potrubí a požadavkům systému. Vyhněte se opakovanému použití kroužku nebo jeho opakovanému stlačení, protože to může ohrozit integrity spojení.

Kompatibilita a příslušenství

Tento kroužek je specificky navržen pro použití s nerezovými stlačovacími potrubími o průměru 18 mm. Je kompatibilní s IVARovým stlačovacím systémem a má být použit spolu s dalšími IVARovými komponenty jako jsou ohyby, křížence a ventily pro bezproblémovou integraci. Při sestavování kompletního systému zkontrolujte, že všechny spojovací prvky pocházejí ze stejného stlačovacího sortimentu, aby byla zajištěna jednotnost a spolehlivost.

Technické pozadí pro projektanty

Kroužek funguje tím, že při stlačení pomocí stlačovacího nástroje vytvoří pevné mechanické spojení mezi dvěma konci potrubí. Nerezová ocel 1.4404 nabízí vysokou odolnost proti korozi a mechanickou pevnost, což ji činí vhodnou pro agresivní prostředí. Těsnicí kroužek z EPDM zajistí hermetické a vodětěsné spojení i za podmínek tepelné expanze a kontrakce. Pro optimální výkon systému zvažte tepelné expanzní vlastnosti materiálu a navrhněte rozložení tak, aby kompenzovalo pohyb. Zajistěte, že systém je správně vyvážený a že kroužek je instalován v přístupných místech pro budoucí inspekce nebo výměnu. Kroužek není doporučeno používat s kyselými nebo vysokonáročnými médii, pokud nejsou přijaty dodatečné ochranné opatření.

Servis a provoz

Pravidelné vizuální kontroly jsou doporučeny k zjištění případných známek opotřebení, koroze nebo úniku. Ujistěte se, že stlačovací značky zůstávají neporušené a že spojení zůstává rovné s povrchem potrubí. Pokud najdete jakékoliv nepravidelnosti, kroužek je třeba ihned vyměnit. Pod normálními provozními podmínkami není tento komponent vyžadován k plánovaným servisním intervalům. Však v prostředích s vysokým rizikem nebo pokud je systém vystaven extrémním teplotám nebo tlakům, jsou častější kontroly vhodné. Vždy sledujte pokyny výrobce pro údržbu a výměnu.

Nejčastější otázky

Lze kroužek IVN11.18 použít s měděnými potrubími?
Ne, tento kroužek je specificky navržen pro nerezové stlačovací systémy a není kompatibilní s mědí nebo jinými typy kovů.

Je možné znovu použít kroužek po stlačení?
Ne, po stlačení nesmí být kroužek znovu použit. Opakované použití může vést ke ztrátě těsnosti a potenciálnímu selhání spojení.

Jaká je maximální povolená teplota pro trvalý provoz?
Kroužek může pracovat trvale v teplotním rozmezí od -20 °C do +85 °C. Vydrží krátkodobé vystavení až +120 °C.

Jak ověřím, že je kroužek správně stlačen?
Po stlačení zkontrolujte, že indikační značka na kroužku je plně zapojená a zarovnaná s povrchem potrubí. To potvrzuje, že kroužek je správně stlačený a spojení je bezpečné.
