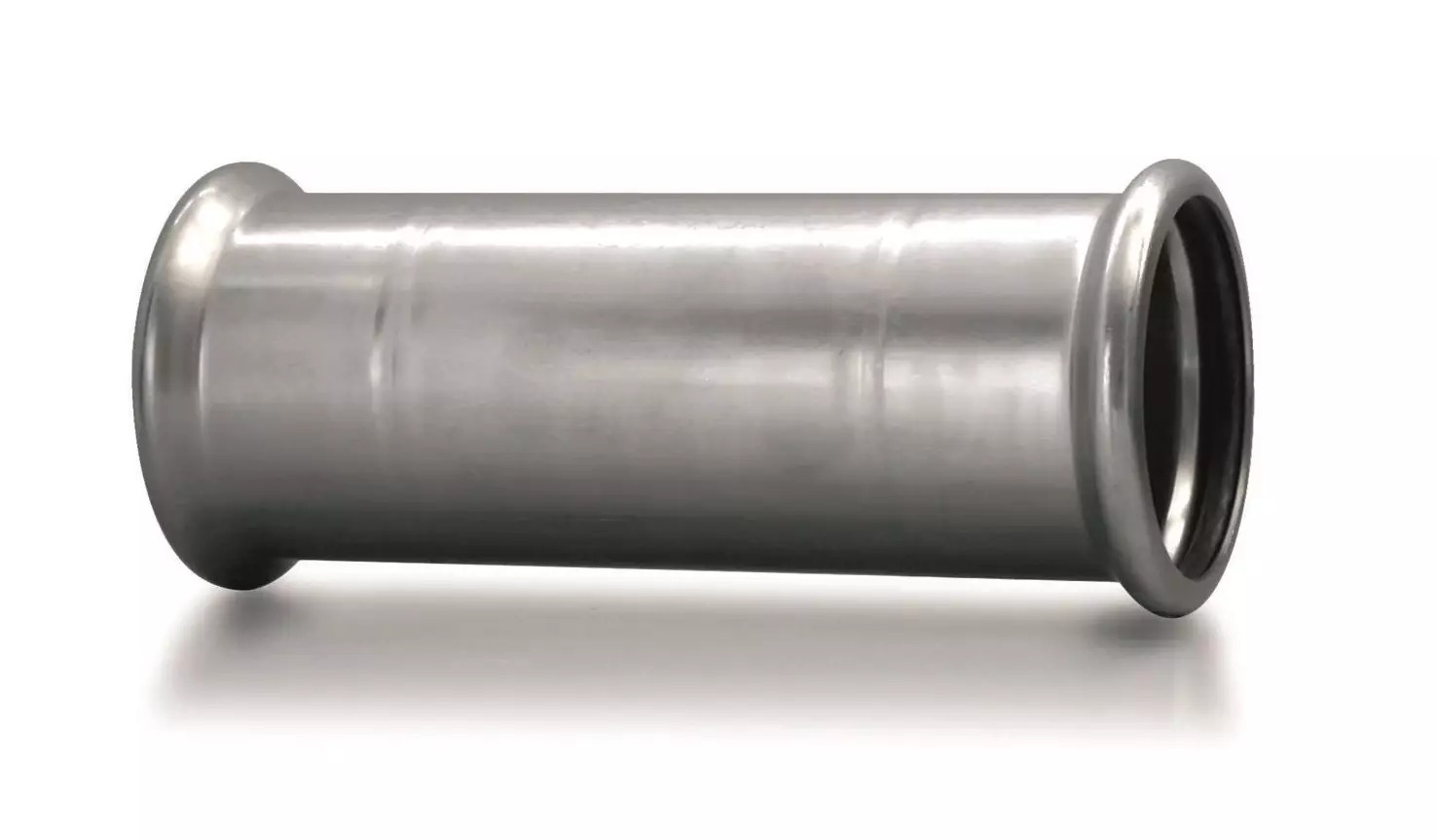

IVAR IVN11.22 - N - 22 mm
Kód: IVN11.22Související produkty
Detailní popis produktu
Tento stlačovací nýt se běžně používá v topných a potrubních systémech, kde jsou spolehlivé, netěsné spoje zásadní. Je zvláště vhodný pro instalace s nerezovým potrubím, jako jsou systémy v bytových, obchodních i průmyslových budovách. Stlačovací nýt je navržen pro systémy vyžadující odolnost proti korozi a vysokým teplotám, jako jsou solární tepelné systémy, hasicí systémy a aplikace s inertními plyny. Instalatéři pracující na těchto systémech si tento komponent ocení při zajištění bezpečných a trvanlivých stlačovacích spojů.
Jeho kompatibilita s různými typy systémů z něj dělá univerzální volbu pro odborníky pracující s komplexními potrubními sítěmi. Stlačovací nýt je navržen k použití spolu se stlačovacími nástroji a určen pro prostředí, kde je integrita spoje kritická pro výkon a bezpečnost systému.
Technické parametry
| Materiál | Ocelová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek EPDM |
|---|---|
| Provozní teplota | -20 °C |
| Nominální tlak | PN 16 |
| Kód | IVN11.22 |
| Značka | IVAR |
Montáž a spojení
Stlačovací nýt se montuje stlačovací metodou, která vyžaduje použití kompatibilního stlačovacího nástroje. Spojení se vytvoří vložením potrubí do nýtu a následným stlačením nýtu, aby vznikl bezpečný a netěsný spoj. Stlačovací nýt disponuje vnějším závitem (R3/4") pro další možnosti spojení. Během montáže je důležité zajistit, že nýt je plně stlačen na specifikovanou délku 54 mm, jak ukazuje těsnicí indikátor. Nedosazení správné stlačené délky může vést k netěsnému spoji. Běžné chyby při montáži zahrnují použití nesprávného stlačovacího nástroje, nedosažení kontroly těsnicího indikátoru a nezajištění, že potrubí je čisté a bez nečistot před montáží.Kompatibilita a příslušenství
Tento stlačovací nýt je kompatibilní s nerezovým potrubím navrženým pro stlačovací spoje. Určen je k použití spolu s ostatními komponentami stejného systému, jako jsou stlačovací adaptéry a ventily. Při instalaci je důležité zajistit, že všechny komponenty pocházejí od téhož výrobce a jsou navrženy pro použití s ocelí 1.4404. K montáži není potřeba žádné další příslušenství, ale doporučuje se použít stlačovací nástroj specificky navržený pro tento typ spojení. K tomuto modelu nejsou k dispozici žádné související produkty.Technický pozadí pro projektanty
Stlačovací nýt vytváří mechanické těsnění mezi potrubím a adaptérem pomocí stlačovací metody. Použití oceli 1.4404 zajišťuje vysokou odolnost proti korozi a mechanickému namáhání, činí z nýtu vhodný pro dlouhodobé použití ve různých prostředích. EPDM těsnicí kroužek poskytuje pružné těsnění, které kompenzuje drobné nerovnosti a zajišťuje těsný spoj. Stlačovací nýt je navržen tak, aby se bez problémů integroval do stlačovacích systémů, kde přispívá ke spolehlivosti a efektivitě potrubní sítě. Trvanlivost a efektivita nýtu jsou ovlivněny faktory jako kvalita montáže, provozní podmínky a kompatibilita systémových komponent.Služba a provoz
Stlačovací nýt vyžaduje minimální údržbu po montáži. Je však důležité pravidelně kontrolovat spoj na známky opotřebení, koroze nebo netěsnosti. Pokud se objeví jakékoliv potíže, nýt by měl být okamžitě vyměněn. Pro tento model nejsou uvedena konkrétní období údržby, ale doporučuje se dodržovat pokyny výrobce ohledně údržby a inspekce. Stlačovací nýt je navržen pro dlouhodobé použití a nepožaduje pravidelnou údržbu za normálních provozních podmínek.Nejčastější otázky
Lze IVAR IVN11.22 použít ve solárních tepelných systémech?
Ano, stlačovací nýt je vhodný pro použití ve solárních tepelných systémech díky své odolnosti vůči vysokým teplotám a kompatibilitě s kapalinami používanými v těchto systémech.
Je nýt kompatibilní s inertními plyny?
Ano, stlačovací nýt je navržen pro použití s inertními plyny, což jej činí vhodným pro průmyslové aplikace, kde se tyto plyny používají.
Lze nýt použít s měděným potrubím?
Ne, stlačovací nýt je specificky navržen pro použití s nerezovým potrubím a není kompatibilní s mědí.
Jaká je maximální provozní teplota nýtu?
Stlačovací nýt může pracovat při maximální teplotě +120 °C, což jej činí vhodným pro vysokoteplotní aplikace, jako jsou topné systémy.
Doplňkové parametry
| Kategorie: | IVAR.IVN10,IVN11 - nátrubek |
|---|---|
| Záruka: | 2 roky |
| Průměr trubky: | 22 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:44 |
