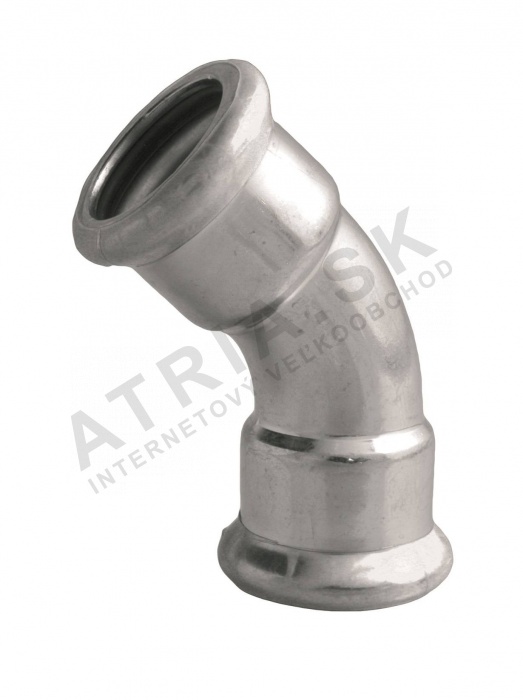

Arch 45° FF, 108 x 108 IVAR.IVC22
Kód: IVC22.108Související produkty
Detailní popis produktu
Tento 45° stlačovací ohyb se běžně používá v uzavřených otopných soustavách, systémech pro požární vodu, chlazení a průmyslovém klimatizaci. Je navržen pro prostředí, kde jsou vyžadovány vysoká odolnost proti tlaku a široký rozsah teplot. Spojka je vhodná pro instalaci jak v bytových, tak i komerčních budovách, včetně systémů, kde se dopravuje suchý vzduch, inertní plyny nebo nekvalitní voda. Stlačovací spojení eliminuje potřebu svařování nebo závitových spojů, což z něj dělá ideální řešení pro instalace, kde je důležitá rychlost a bezpečnost.
Typické aplikace zahrnují otopné potrubí v uzavřených soustavách, potrubí pro požární potlačování a klimatizační potrubí. Spojka se používá také v potrubí solárních systémů a v chlazení. Není certifikována pro aplikace s pitnou vodou a musí být instalována v souladu s limity tlaku a teploty systému.
Technické parametry
| Materiál | uhlíková galvanizovaná ocel |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odolnost proti vysokému tlaku až do | 16 bar |
| Hmotnost | 1,61 kg |
| Kód | IVC22.108 |
| Značka | IVAR |
Instalace a spojení
Spojka využívá metodu stlačovacího spojení a je kompatibilní s nástavbami typu M. Stlačovací spojení vyžaduje použití vhodného stlačovacího nástroje a musí být prováděno podle pokynů výrobce. Velikost spojení je 108 mm a spojka musí být přesně zarovnána, aby se zabránilo poškození a úniku. Během instalace je důležité zajistit, že indikátor stlačení je plně zapnut a že spojení bylo vizuálně kontrolováno pro správné těsnění. Běžné chyby instalace zahrnují použití nesprávných nástrojů, nedostatečný stlačovací tlak nebo špatné zarovnání spojky a potrubí.Kompatibilita a příslušenství
Tato spojka je kompatibilní s ostatními stlačovacími spojkami a potrubím značky IVAR ve stejném systému. Je navržena k použití s EPDM těsnícími kroužky a musí být používána s uhlíkovými galvanizovanými ocelovými potrubími. Nepotřebuje žádné další povrchové úpravy nebo omezení. Pro větší systémy mohou být potřeba další spojky, jako jsou přechody, křížení a ohyby. Příslušenství, jako jsou stlačovací nástroje a nástavby typu M, je vyžadováno pro instalaci.Technický pozadí pro projektanty
Spojka pracuje na principu mechanického stlačovacího spojení, kde je potrubí vloženo do spojky a zabezpečeno stlačovacím nástrojem. EPDM těsnící kroužek zajišťuje těsné těsnění a zabrání úniku. Materiál uhlíková galvanizovaná ocel poskytuje odolnost proti mechanickému poškození a korozi v systémech s nekvalitní vodou a průmyslovými prostředími. Systém musí být navržen tak, aby zahrnoval tepelné roztažnosti a smrštění, zejména v systémech s velkými teplotními rozdíly. Doba životnosti a účinnost spojky závisí na správné instalaci, správném stlačovacím tlaku a na absenci špatného zarovnání.Služba a provoz
Tato spojka nevyžaduje pravidelnou údržbu. Během inspekcí systému by měly být stlačovací spojení vizuálně kontrolována na případné známky úniku nebo poškození. Pokud indikátor stlačení není plně zapnut nebo se spojení zdá být volné, spojka by měla být vyměněna. Spojka není navržena pro demontáž a opětovnou montáž po instalaci. Jakékoliv poškození spojky nebo těsnícího kroužku by mělo být okamžitě odstraněno, aby se zabránilo selhání systému.Nejčastější otázky
Může být IVC22.108 použit v solárním otopném systému?
Ano, spojka je vhodná pro potrubí solárních systémů, pokud systém pracuje v rámci stanovených teplotních a tlakových limitů.
Je spojka kompatibilní pouze s EPDM těsnícími kroužky?
Ano, spojka je navržena k použití s EPDM těsnícími kroužky a nesmí být používána s jinými typy těsnících materiálů.
Může být spojka použita v systémech s pitnou vodou?
Ne, spojka není certifikována pro použití s pitnou vodou a nesmí být instalována v systémech s pitnou vodou.
Jaký stlačovací nástroj je vyžadován pro instalaci?
Spojka je kompatibilní s nástavbami typu M a vyžaduje vhodný stlačovací nástroj pro bezpečnou instalaci.
Doplňkové parametry
| Kategorie: | Oblouk 45° |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.61 kg |
| Průměr trubky: | 63 mm a více |
| Materiál: | ocel / litina |
| Jmenovitý tlak: | PN 16 |
| Materiál: | uhlíková pozinkovaná ocel |
| Odolnost vůči vysokým tlakům do: | 16 bar |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:22 |
