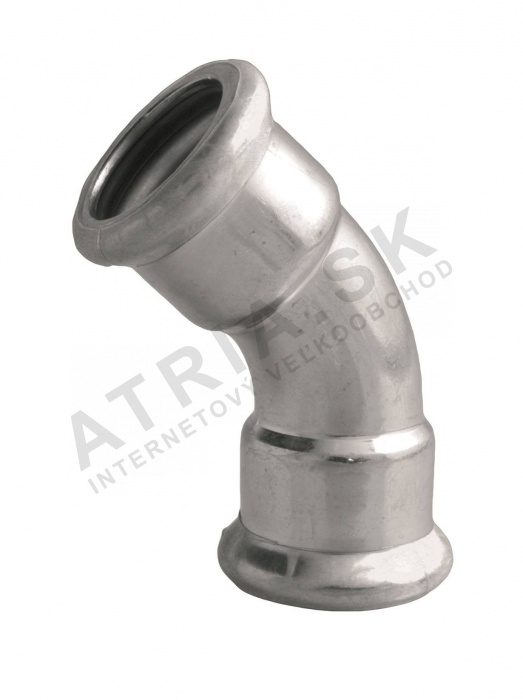

Arch 45° FF, 28 x 28 IVAR.IVC22

Detailní popis produktu

Lisované ohyby, jako je IVAR IVC22.28, se často používají v centrálním vytápění, požární ochraně a průmyslových systémech pro přepravu kapalin. Umožňují změny směru potrubí bez potřeby svařování nebo závitování, což je zvláště užitečné v uzavřených prostorech nebo tam, kde je potřeba rychlá montáž. Instalatéři pracující v bytových, obchodních i průmyslových budovách často využívají tyto komponenty v uzavřených systémech, jako jsou systémy podlahového vytápění, solární tepelné instalace a klimatizační kanály. Ohyb je vhodný pro systémy pracující s vodou, inertními plyny a suchým vzduchem, ale ne pro systémy s pitnou vodou.

Tyto adaptéry jsou zvláště užitečné v prostředích, kde je vyžadována odolnost vůči vysokému tlaku, jako je v požárních systémech nebo průmyslových chladičích. Kompaktní design a malá hmotnost komponentu z něj dělají ideální pro instalace, kde je omezený přístup nebo kde je důležitý vzhled. Systém lisování zajišťuje bezpečné spojení bez potřeby dalších nástrojů nebo těsnících prostředků, čímž se zkracuje doba montáže a snižuje se riziko úniků.

Technické parametry

Teplotní rozsah od -20°C do +120°C umožňuje použití adaptéru jak v chladném, tak v horkém prostředí. Označení PN16 znamená, že prvek vydrží tlak až do 16 bar, což z něj dělá vhodný prvek pro systémy s vysokým tlakem. Tyto parametry jsou základní pro určení kompatibility s provozními podmínkami systému a pro zajištění správného rozměru při návrhu a montáži.

Montáž a připojení

Montáž IVAR IVC22.28 vyžaduje použití lisovacích nástrojů kompatibilních s Type M čelistmi. Připojení se provádí lisovací metodou, která vytváří bezpečné spojení bez potřeby svařování nebo závitování. Rozměr připojení je 28 x 28 a montér musí zajistit, že spojovací koncovky jsou čisté a bez nečistot před lisováním. Přítomnost formovacího indikátoru potvrzuje, že lisovací operace byla úspěšně dokončena.

Běžné chyby při montáži zahrnují použití neslučitelných lisovacích nástrojů nebo špatné zarovnání komponentů před lisováním. To může vést k nedokončenému spojení nebo oslabenému připojení. Po montáži by měl být systém otestován na úniky a formovací indikátor by měl být vizuálně kontrolován, aby se potvrdilo, že lisovací operace byla úspěšná.

Kompatibilita a příslušenství

Tento 45° ohyb je kompatibilní s dalšími IVARovými lisovanými komponenty stejného rozměru a materiálu. Je navržen k použití s ocelovými galvanizovanými trubkami a nevyžaduje žádné dodatečné těsnící materiály. Při sestavování systému je důležité zajistit, že všechny adaptéry a trubky pocházejí od stejného výrobce a systémového typu, aby se minimalizovaly problémy s kompatibilitou. Na spojení není třeba používat žádné dodatečné povrchové úpravy nebo omezovací prostředky.

Technický pozadí pro návrháře

IVAR IVC22.28 je vyroben z oceli galvanizované, což poskytuje dobrou odolnost proti korozi a mechanickému poškození. EPDM těsnící kroužek zajišťuje těsné uzavření a je odolný vůči širokému rozsahu teplot a médií. Systém lisování umožňuje rychou a bezpečnou montáž, což eliminuje potřebu svařování nebo závitování. To z něj dělá ideální prvek pro systémy, kde je potřeba rychlá montáž, jako je například rekonstrukce nebo dočasné instalace.

Princip fungování je založen na deformaci stěny trubky během lisovacího procesu, která vytváří mechanické i hydraulické těsnění. Vlastnosti materiálu oceli a EPDM těsnícího kroužku přispívají k dlouhodobé odolnosti a výkonu adaptéru. Účinnost systému je ovlivněna také správným výběrem komponent a dodržováním pokynů pro montáž.

Služba a provoz

Po montáži vyžaduje prvek minimální údržbu. Pravidelné vizuální kontroly by měly být prováděny, aby se zjistily známky opotřebení, koroze nebo poškození. Systém by měl být také pravidelně testován na úniky, zejména po jakékoliv úpravě nebo opravě. Nejsou poskytovány konkrétní intervaly údržby, ale doporučuje se dodržovat pokyny výrobce pro údržbu systému.

Nejčastější otázky

Může být IVAR IVC22.28 použit ve solárních tepelných systémech?
Ano, prvek je vhodný pro solární tepelné systémy, protože je navržen pro použití s horkou vodou a vydrží teploty až do +120°C.

Je IVAR IVC22.28 kompatibilní s jinými lisovanými systémy?
Ne, je specificky navržen pro použití s IVARovými lisovanými komponenty a vyžaduje kompatibilní Type M čelisti pro montáž.

Může být IVAR IVC22.28 použit pro pitnou vodu?
Ne, prvek není certifikován pro použití s pitnou vodou a neměl by být použit v systémech s pitnou vodou.

Jaký je maximální tlak, který IVAR IVC22.28 vydrží?
Prvek je certifikován pro maximální tlak 16 bar, což z něj dělá vhodný prvek pro aplikace s vysokým tlakem, jako jsou požární systémy.
