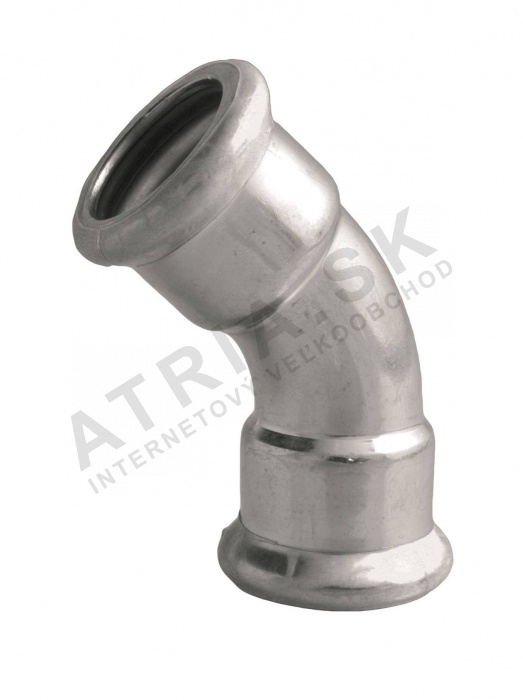

Arch 45° FF, 54 x 54 IVAR.IVC22

Detailní popis produktu

Tento 45° stlačovací ohyb se běžně používá v uzavřených otopných systémech, hasicích vodovodech, klimatizačních instalacích a průmyslových potrubích. Je vhodný pro aplikace s suchým stlačeným vzduchem, inertními plyny a netranžírovánou vodou. Ohyb je ideální pro použití v obchodních a průmyslových budovách, kde jsou požadovány spolehlivé, netěsnící spoje bez nutnosti svařování nebo závitových spojů. Těsnicí kroužek z EPDM zajistí těsnost, zatímco konstrukce z uhlíkové pozinkované oceli poskytuje odolnost proti mechanickému poškození a korozi v prostředí s netranžírovánou vodou.

Ohyb je navržen pro použití v tlakových systémech a často se integruje do otopných vedení, chladicích systémů a solárních potrubí. Je zvlášť užitečný v uzavřených prostorech, kde jsou potřeba změny směru bez použití více armatur. Absence povrchových lakovacích prostředků zajišťuje kompatibilitu se standardními stlačovacími nástroji a formovacími indikátory až do velikosti 54 mm.

Technické parametry

Materiál	uhlíková pozinkovaná ocel
Prov. teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až	16 bar
Hmotnost	0,284 kg
Kód	IVC22.54
Značka	IVAR

Rozsah provozních teplot od -20 °C do +120 °C umožňuje použití jak v chladném, tak i v horkém prostředí. Označení PN 16 znamená, že armatura dokáže vydržet tlak až 16 bar, což je důležité pro volbu správného prvku v systémech s vysokým tlakem. Konstrukce z uhlíkové pozinkované oceli zaručuje odolnost v prostředí s netranžírovánou vodou a průmyslovými médi. Tyto parametry jsou kritické pro výběr správného komponentu pro daný systém a jeho prostředí.

Montáž a spojení

45° stlačovací ohyb se montuje pomocí standardních stlačovacích nástrojů kompatibilních s nástavci typu M. Spojení se provádí stlačením armatury na připravený konec potrubí, přičemž je nutné zajistit, že formovací indikátor je plně zapnut. Těsnicí kroužek z EPDM musí být správně dosazen, aby se zabránilo únikům. Armatura je k dispozici ve velikosti 54 x 54 mm a dodává se v balení čtyř kusů. Během montáže je důležité ověřit, že konce potrubí jsou čisté a bez ostrých okrajů, aby byl zajištěn bezpečný spoj. Běžné chyby při montáži zahrnují nesprávné zarovnání nástroje a nedosažení formovacího indikátoru po stlačení.

Kompatibilita a příslušenství

Arch 45° FF je kompatibilní s dalšími komponenty v řadě IVAR.IVC22, včetně přímých potrubí, ohybů a křížení. Je navržen k použití se stlačovacími nástroji podporujícími nástavce typu M. Při montáži je třeba zajistit, že systém obsahuje kompatibilní stlačovací nástroje a že všechny spoje jsou prohlédnuty na správné formování. Další komponenty, jako jsou přímá potrubí a další ohyby, mohou být podle potřeby systému vyžadovány.

Technický pozadí pro projektanty

45° stlačovací ohyb funguje na principu mechanického stlačení, při kterém těsnicí kroužek z EPDM vytváří těsnost mezi potrubím a armaturou. Konstrukce z uhlíkové pozinkované oceli poskytuje konstrukční pevnost a odolnost vůči mechanickému namáhání. Design umožňuje integraci do různých systémů, včetně těch s kolísajícími teplotami a tlaky. Doba životnosti a účinnost komponentu závisí na správné montáži, systémovém tlaku a prostředí. Absence svařovacích nebo závitových spojů zkracuje dobu montáže a snižuje počet potenciálních míst úniku.

Služba a provoz

Armatura nevyžaduje pravidelnou údržbu za normálních provozních podmínek. Doporučuje se však pravidelné vizuální kontroly na známky opotřebení, koroze nebo úniku. Před jakoukoliv kontrolou nebo opravou by měl být systém vyrovnán. Pokud byly zjištěny jakékoliv problémy, je třeba nahradit dotčený spoj, aby byla zajištěna integrita systému. V technických datech nejsou uvedena žádná konkrétní období údržby.

Nejčastější otázky

Lze Arch 45° FF použít ve solárních vodních systémech?
Ano, armatura je vhodná pro použití ve solárních potrubích, pokud provozní teplota nepřesáhne +120 °C a médium je netranžírováná voda.

Je armatura kompatibilní s jinými stlačovacími systémy?
Je kompatibilní se stlačovacími nástroji podporujícími nástavce typu M. Není doporučeno k použití v systémech vyžadujících povrchové lakovací prostředky.

Lze armaturu použít v hasicích systémech?
Ano, armatura je vhodná pro hasicí vodovody a trubky s rozprašovacími systémy pracujícími v rámci stanovených tlaků a teplot.

Je armatura certifikována pro použití s tranzírovánou vodou?
Ne, potrubí není certifikováno pro aplikace s tranzírovánou vodou. Je určeno pro netranžírovánou vodu a průmyslová média.
