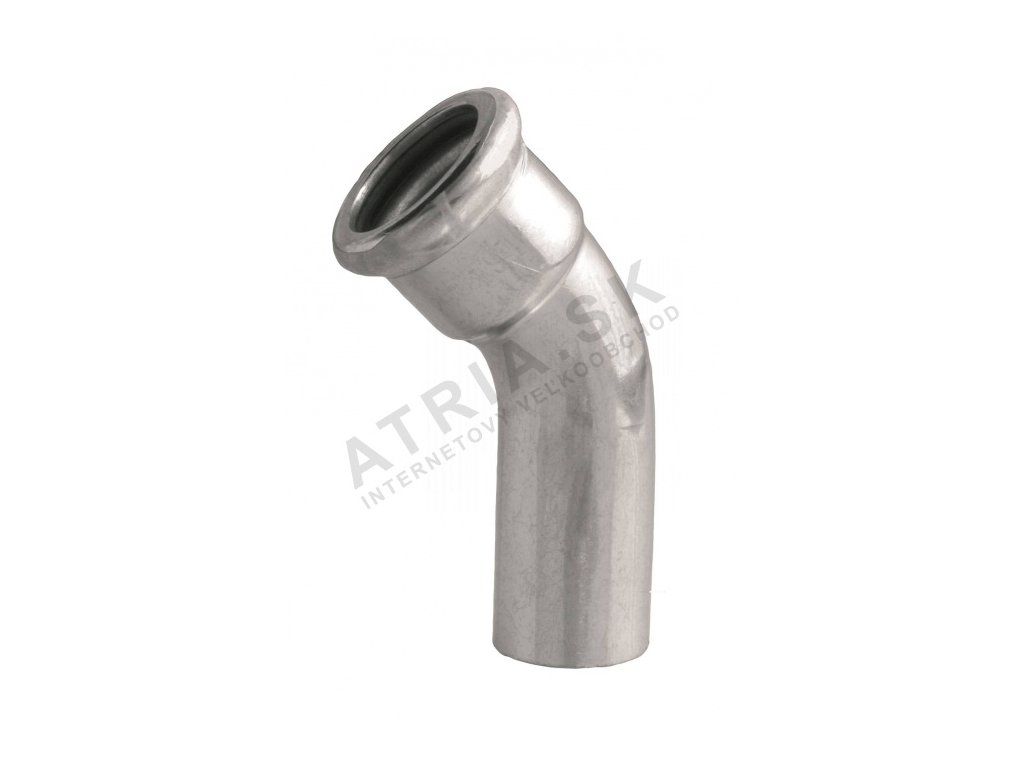

Arch 45° MF, 108 x 108 IVAR.IVC23

Detailní popis produktu

Tento 45° stlačovací ohyb se běžně používá v uzavřených otopných systémech, hasicích vodovodech a průmyslových potrubích. Je vhodný pro aplikace s suchým vzduchem, inertními plyny a nekvalitní vodou. Tvarovka je navržena pro použití v uzavřených tlakových systémech a často se vyskytuje v centrálním vytápění, klimatizaci a chlazení. Je zvláště užitečná v systémech, kde jsou potřeba změny směru bez potřeby svařování nebo závitových spojů.

Montéři pracující v komerčních a průmyslových prostorách najdou tento prvek ideální pro vytváření úhlových spojů v potrubích a kanálech. Materiál a návrh zajišťují odolnost vůči mechanickému poškození a vysokému tlaku, což z něj dělá vhodný prvek pro širokou škálu prostředí. EPDM těsnící kroužek zajišťuje těsné těsnění a absence povrchových potlačovacích činidel zajišťuje kompatibilitu s většinou montážních nástrojů.

Technické parametry

Provozní rozsah teplot od -20°C do +120°C umožňuje použití jak v chladných, tak v horkých systémech. Jmenovitý tlak PN16 znamená, že prvek může zvládnout tlaky až do 16 bar, což z něj dělá vhodný prvek pro vysokotlaké aplikace. Tyto parametry jsou zásadní pro správné rozměření a kompatibilitu systému, zejména v tlakových prostředích.

Montáž a připojení

Montáž spočívá ve stlačení tvarovky na připravené potrubí pomocí kompatibilních M typu kleští. Tvarovka má jeden stlačovací spoj a jeden zasuvný konec. Před stlačením se ujistěte, že potrubí je čisté a bez ostrých hran. Indikátor stlačení by měl být plně zapnut, aby byl zajištěn bezpečný spoj. Běžné chyby při montáži zahrnují použití nesprávných kleští nebo nekontrolu indikátoru stlačení. Vždy zkontrolujte spoj na úniky po montáži.

Kompatibilita a příslušenství

Tato tvarovka je kompatibilní s dalšími IVAR stlačovacími komponenty a systémy s uhlíkovou pozinkovanou ocelí. Není certifikována pro použití s pitnou vodou. Při montáži se ujistěte, že všechny související komponenty pocházejí ze stejného systému, aby byla zajištěna integrita. Další položky, jako jsou stlačovací nástroje a těsnící kroužky, by měly být k dispozici pro montáž a údržbu.

Technický pozadí pro projektanty

Tvarovka funguje tím, že vytváří mechanický stlačovací spoj, který vytváří těsné těsnění. Uhlíková pozinkovaná ocel poskytuje sílu a odolnost proti korozi, zatímco EPDM těsnící kroužek zajišťuje bezúnikové spojení. Vlastnosti materiálu umožňují široký provozní rozsah teplot a odolnost vůči vysokému tlaku. Návrh se dobře integruje do uzavřených systémů a je vhodný jak pro otopná, tak pro průmyslová zařízení. Dlouhodobá výkonnost závisí na kvalitě stlačovacího spoje a stavu těsnícího kroužku.

Služba a provoz

Doporučuje se pravidelná kontrola stlačovacího spoje a těsnícího kroužku, aby byla zajištěna pokračující výkonnost. Zkontrolujte příznaky opotřebení, koroze nebo úniku. Nejsou poskytovány konkrétní intervaly údržby, ale údržba by měla být součástí pravidelných kontrol systému. Absence povrchových potlačovacích činidel znamená, že tvarovka může být použita s různými montážními nástroji bez ovlivnění výkonu.

Nejčastější otázky

Může se tato tvarovka použít ve slunečních systémech?
ANO, Arch 45° MF je vhodný pro použití ve slunečních systémech díky své odolnosti vůči vysokým teplotám a tlaku.

Je tvarovka kompatibilní s inertními plyny?
ANO, tvarovka je vhodná pro použití s inertními plyny jako součást svých určených aplikací.

Může se tvarovka použít pro pitnou vodu?
NE, tvarovka není certifikována pro použití s pitnou vodou a neměla by být používána v takových aplikacích.

Jaké nástroje jsou potřeba pro montáž?
Pro montáž jsou potřeba kompatibilní kleště typu M a stlačovací nástroj vhodný pro velikost tvarovky.
