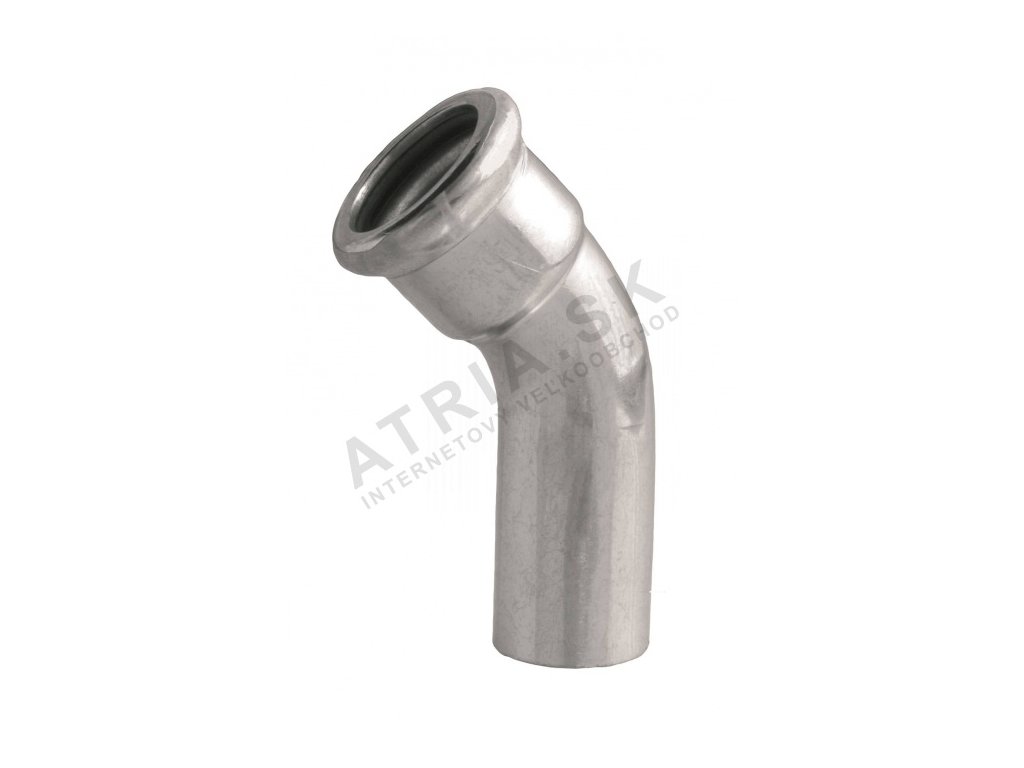

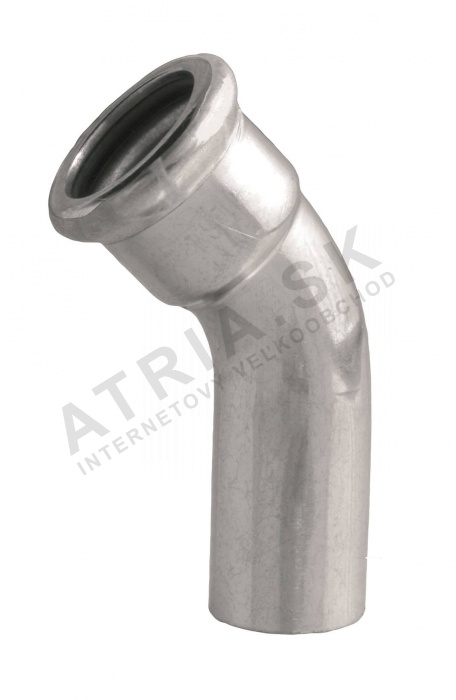

Arch 45° MF, 15 x 15 IVAR.IVC23

Detailní popis produktu

Stlačovací násadky jako Arch 45° MF IVC23.15 se často používají v uzavřených vytápěcích systémech, požární ochrany a průmyslových potrubí. Instalatéři pracující na centrálním vytápění, chlazení nebo klimatizaci často integrují tyto komponenty k vytvoření spolehlivých, netěsných spojení bez nutnosti svařování. Ohyb je vhodný pro systémy pracující v širokém rozmezí teplot a je navržen k použití se stlačovacími nástroji kompatibilními s Type M čelistmi. Je zvláště užitečný v aplikacích, kde omezené prostorové podmínky vyžadují spojení pod úhlem a kde je základní vysoká odolnost proti tlaku.

Tyto násadky se často vyskytují v obytných a komerčních budovách, včetně průmyslových zařízení, kde je vyžadováno potrubí pod tlakem. Úhel 45° umožňuje změnu směru potrubních rozvodů, zejména v uzavřených prostorech nebo kde jsou preferovány pomalé zatáčky pro hydrodynamiku. Materiál a návrh zajišťují kompatibilitu s různými médi, včetně suchého vzduchu, inertních plynů a vodních systémů.

Technické parametry

Materiál	uhlíková pozinkovaná ocel
Prov. teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až	16 bar
Hmotnost	0,039 kg
Kód	IVC23.15
Značka	IVAR

Rozsah provozních teplot od -20 °C do +120 °C a maximální tlaková hodnota 16 bar způsobuje, že tato násadka je vhodná pro široké rozmezí aplikací. Materiál a těsnící vlastnosti zajišťují odolnost za různých podmínek. Tyto parametry jsou základní pro rozměrování a výběr správného komponentu pro daný systém.

Montáž a připojení

Arch 45° MF IVC23.15 se montuje pomocí stlačovacího nástroje kompatibilního s Type M čelistmi. Násadka má jednu stlačovací stranu a jednu stranu pro vložení do potrubí. Instalatér musí zajistit, že stlačovací nástroj je správně zarovnán s násadkou a že indikátor formování je plně zapnut. Běžné chyby zahrnují špatné zarovnání při stlačování nebo použití nekompatibilního nástroje, což může vést k nedokonalému těsnění. Po montáži by měla být spojka vizuálně prohlédnuta pro ověření správného formování a absence netěsností.

Kompatibilita a příslušenství

Tato stlačovací ohyb je kompatibilní s ostatními IVAR stlačovacími násadkami a potrubím ve stejném systému. Je navržen k použití s EPDM těsnícími kroužky a vyžaduje stlačovací nástroj správného typu pro bezpečnou montáž. Nejsou vyžadovány žádné další povrchové úpravy nebo omezovací prostředky. Instalatéři by měli zajistit, že všechny komponenty pocházejí ze stejného systému, aby byla zachována kompatibilita a výkon.

Technický pozadí pro projektanty

Arch 45° MF IVC23.15 je vyroben z uhlíkové pozinkované oceli, která poskytuje odolnost proti korozi a mechanickému poškození. EPDM těsnící kroužek zajišťuje těsné těsnění za provozních podmínek. Mechanismus stlačovacího spojení eliminuje potřebu svařování nebo závitových spojů, čímž se zkrátí doba montáže a sníží pravděpodobnost netěsností. Násadka je vhodná pro integraci do uzavřených tlakových systémů a může být použita s různými médi, včetně vody, suchého vzduchu a inertních plynů. Vlastnosti materiálu a návrh zajišťují dlouhodobý výkon jak ve vytápěcích, tak v průmyslových aplikacích.

Služba a provoz

Pro normální provoz není pro tuto násadku vyžadováno žádné konkrétní období služby. Stlačovací spojení je navrženo jako trvalé a nevyžaduje pravidelnou údržbu. Doporučuje se však pravidelné vizuální kontroly pro kontrolu známek opotřebení, koroze nebo poškození. Pokud jsou zjištěny jakékoliv problémy, by měla být ovlivněná část nahrazena, aby byla zachována integrita systému.

Nejčastější otázky

Může být Arch 45° MF IVC23.15 použit ve solárních systémech?
Ano, násadka je vhodná pro použití ve solárních potrubních systémech díky své odolnosti vůči vysokým teplotám a kompatibilitě s tlakovými médi.

Je násadka kompatibilní s ostatními IVAR stlačovacími komponenty?
Ano, je navržena k provozu s ostatními IVAR stlačovacími násadkami a potrubím ve stejném systému.

Může být násadka použita pro aplikace suchého vzduchu?
Ano, vlastnosti materiálu a těsnící vlastnosti způsobují, že je vhodná pro použití s suchým vzduchem a inertními plyny.

Je násadka certifikována pro pitnou vodu?
Ne, násadka není certifikována pro použití s potrubními systémy pro pitnou vodu.
