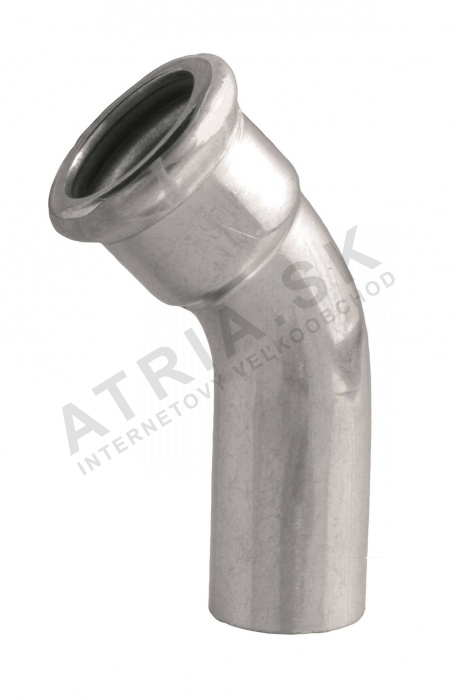

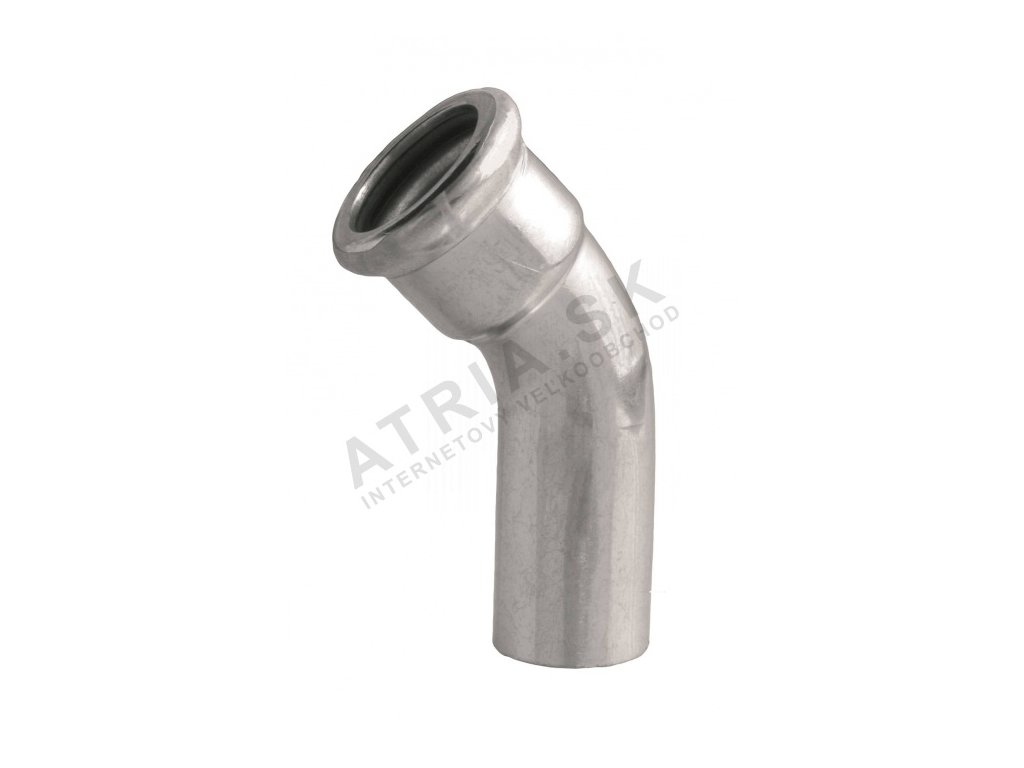

Arch 45° MF, 22 x 22 IVAR.IVC23

Detailní popis produktu

Stlačovací spojky jako IVAR IVC23.22 se často používají v uzavřených otopných systémech, průmyslovém potrubí a hasicích systémech, kde jsou potřeba rychlé a netěsné spojení. Instalatéři pracující na centrálním vytápění, chlazení nebo systémech stlačeného vzduchu budou tyto komponenty považovat za zásadní pro vytváření bezpečných a bezúdržbových spojů bez nutnosti svařování nebo závitování. Geometrie ohybu o 45° umožňuje změny směru v omezeném prostoru, což je ideální pro složité rozvody v bytových, obchodních i průmyslových budovách.

Mezi aplikace patří instalace potrubí pro centrální vytápění v tlakových systémech, chladná voda a potrubí pro chlazení, hasicí vodovodní linky, klimatizační kanály a potrubí pro solární systémy. Spojka je vhodná pro použití s suchým vzduchem, inertními plyny a nebezpečnou vodou. Není certifikovaná pro pitnou vodu, proto je nutné vybrat alternativní materiály pro potrubí určené pro pitnou vodu.

Technické parametry

Materiál	ocel s galvanickým povlakem
Prov. teplota	-20 °C
Nominální tlak	PN 16
Odměr vysokých tlaků až do	16 bar
Hmotnost	0,066 kg
Kód	IVC23.22
Značka	IVAR

Spojka IVC23.22 má nominální tlak až do PN 16 a dokáže odolat provoznímu tlaku až do 16 bar. Je vhodná pro teploty od -20 °C do +85 °C, s maximální dovolenou teplotou +120 °C. Tyto parametry jsou důležité pro volbu rozměrů a kompatibilitu systému, zejména v prostředí s vysokým tlakem a teplotou. Materiál zajistí odolnost vůči mechanickému poškození a dlouhodobou trvanlivost v tlakových systémech.

Montáž a připojení

Spojka IVC23.22 se montuje pomocí stlačovacího nástroje kompatibilního s M-typem kleští. Spojka má jedno stlačovací připojení a jednu zasunutou stranu, což umožňuje rychlou montáž. Montéři by měli zajistit, že indikátor stlačení je plně zapnutý až do 54 mm a že EPDM těsnicí kroužek je správně umístěn, aby se zabránilo únikům. Běžné chyby zahrnují nedostatečné stlačení, nesprávné zarovnání nástroje nebo použití nekompatibilních kleští. Vždy ověřte, že spojka není předem pokryta látkami, které by mohly ovlivnit povrchové úpravy nebo těsnicí funkci.

Kompatibilita a příslušenství

Tato spojka je kompatibilní s IVARovými stlačovacími nástroji navrženými pro M-typ kleští. Určena je pro použití s IVARovými stlačovacími potrubími a spojkami stejného materiálu a průměru. K běžné montáži nejsou potřeba žádná další příslušenství, ale montéři by měli mít správný stlačovací nástroj a sadu kleští pro daný rozměr. K tomuto modelu nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Spojka IVC23.22 je vyrobena z oceli s galvanickým povlakem, což poskytuje sílu a odolnost proti korozi v systémech s nebezpečnou vodou a průmyslových prostředích. EPDM těsnicí kroužek zajišťuje hermetické těsnění a odolává širokému rozsahu teplot a médií. Stlačovací spojení eliminuje potřebu závitování nebo svařování, čímž se snižuje doba montáže a možnost lidské chyby. Spojka je navržena pro integraci do uzavřených systémů, kde jsou běžné kolísání tlaku a teploty. Dlouhodobá funkčnost závisí na správné montáži, použití kompatibilních nástrojů a vyhýbání se agresivním médiím, která by mohla poškodit těsnicí kroužek nebo povlak.

Služba a provoz

Pro tuto spojku nejsou uvedena žádná konkrétní období pro servis. Pravidelné vizuální kontroly by měly zahrnovat hledání známek mechanického poškození, úniků nebo koroze. EPDM těsnicí kroužek by měl zůstat nepoškozený a bez deformace. Pokud indikátor stlačení není plně zapnutý nebo spojka ukazuje známky opotřebení, měla by být okamžitě vyměněna, aby se udržela integrita systému.

Nejčastější otázky

Může být IVC23.22 použit v solárních vytápěcích systémech?
Ano, spojka je vhodná pro solární potrubní systémy, pokud provozní teplota nepřesáhne +120 °C a médium je kompatibilní s EPDM těsnicím kroužkem a konstrukcí z oceli.

Je IVC23.22 kompatibilní s inertními plyny?
Ano, spojka je vhodná pro použití s inertními plyny v rámci specifikovaného rozsahu tlaku a teploty. Ujistěte se, že systém je bez reaktivních látek, které by mohly ovlivnit těsnicí kroužek nebo ocelové tělo.

Může být IVC23.22 použit v hasicích systémech?
Ano, spojka je vhodná pro hasicí vodovodní systémy, pokud instalace splňuje místní požadavky na bezpečnost a systém pracuje v rámci limitů tlaku a teploty.

Je IVC23.22 vhodný pro chlazení?
Ano, spojka může být použita v potrubních systémech pro chlazení pracujících v rámci specifikovaného rozsahu teplot. Ujistěte se, že systém je kompatibilní s EPDM těsnicím kroužkem a ocelovým materiálem.
