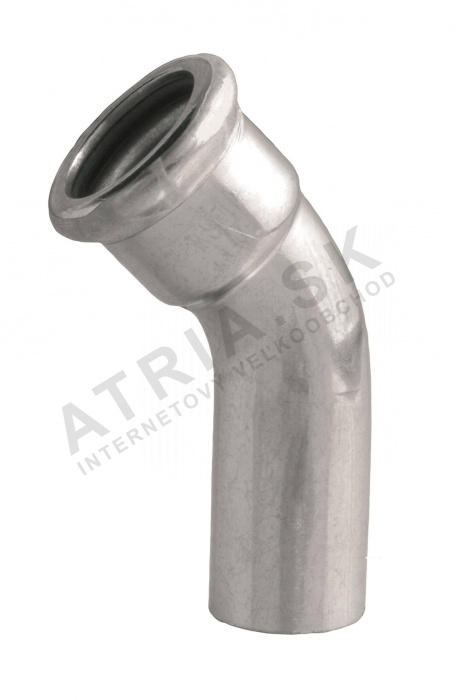

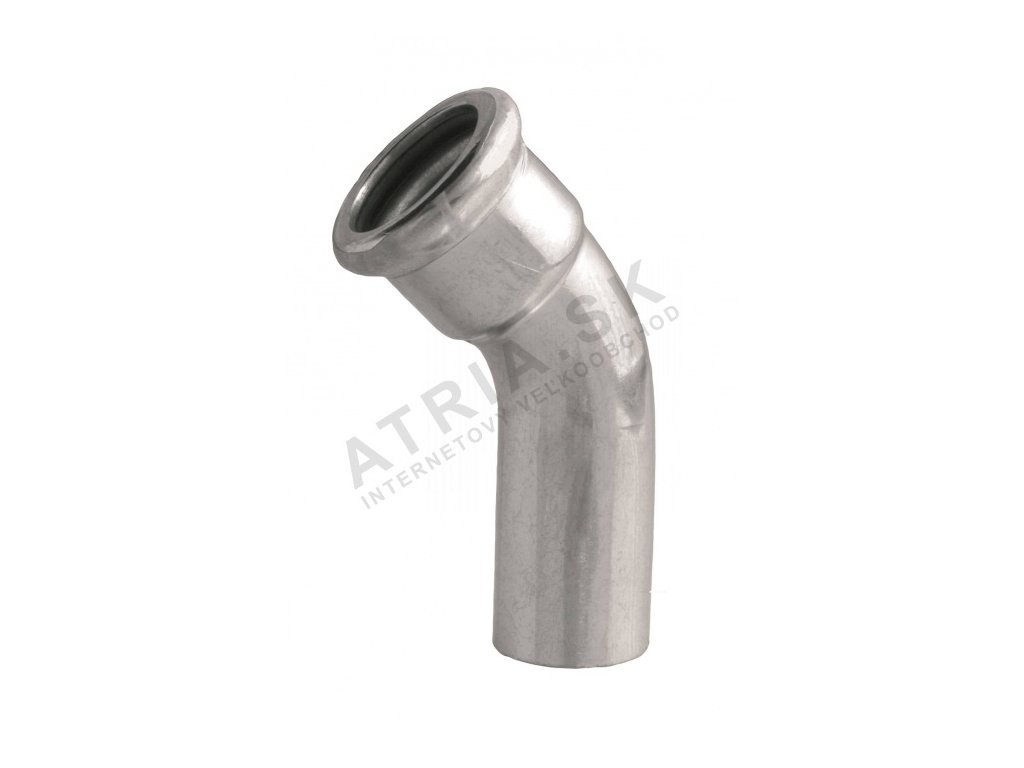

Arch 45° MF, 28 x 28 IVAR.IVC23

Detailní popis produktu

IVAR IVC23.28 45° stlačovací ohyb se běžně používá v uzavřených tlakových otopných soustavách, hasicích systémech a průmyslových distribučních systémech vzduchu nebo plynů. Instalatéři pracující na otopných kanálech, chladicích obvodech nebo potrubí solárních systémů najdou tento komponent vhodný pro jeho určené aplikace. Je navržený pro použití v prostředích, kde je odolnost vůči mechanickému poškození a vysokému tlaku zásadní. Ohyb je součástí stlačovacího systému, který eliminuje potřebu svařování nebo závitových spojů, umožňuje rychlé a bezpečné montážní procesy.

Jeho kompaktní rozměry a lehká konstrukce z něj dělají ideální volbu pro úzce prostor a složité rozvody. Ohyb je vhodný pro použití s suchým tlakovým vzduchem, inertními plyny a nekvalifikovanými vodními systémy. Není certifikován pro aplikace s pitnou vodou. Stlačovací konstrukce zajišťuje netěsnost spojení, pokud je správně nainstalován pomocí kompatibilních nástrojů.

Technické parametry

Materiál	uhlíková pozinkovaná ocel
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokému tlaku až do	16 bar
Hmotnost	0,09 kg
Kód	IVC23.28
Značka	IVAR

Ohyb je klasifikován pro jmenovitý tlak PN 16 a může odolat provozním tlakům až do 16 bar. Je vhodný pro teplotní rozsah od -20 °C do +120 °C. Tyto parametry jsou zásadní pro určení vhodnosti komponentu v různých konfiguracích systémů a pro zajištění souladu s požadavky na tlak a teplotu během instalace a provozu.

Instalace a připojení

Pro instalaci IVAR IVC23.28 musí instalatér použít stlačovací nástroj kompatibilní s čelistmi typu M. Ohyb má jeden stlačovací konec a jeden zasuvný konec. Stlačovací spojení musí být provedeno podle pokynů výrobce, aby byl zajištěn bezpečný a netěsný spoj. Je důležité ověřit, že indikátor modelování je plně zapojen a že nástroje jsou správně zarovnány s adaptérem. Běžné chyby při instalaci zahrnují použití nesprávných nástrojů, nekontrolu indikátoru modelování nebo nedbalost při čištění konců potrubí a odstranění nečistot. Tyto chyby mohou vést k únikům nebo snížení výkonu systému. Vždy zajistěte, že systém je vyrovnán v tlaku, než začnete jakoukoli montážní práci.

Kompatibilita a příslušenství

Tento stlačovací ohyb je kompatibilní s ostatními komponenty řady IVAR.IVC23 a s jinými stlačovacími systémy používajícími čelisti typu M. Je určený pro použití s uhlíkovými pozinkovanými ocelovými potrubími a EPDM těsnicími kroužky. Při sestavování systému zajistěte, že všechny adaptéry a potrubí pocházejí ze stejné stlačovací řady, aby byla zachována kompatibilita a integrita systému. Pro standardní instalaci nejsou potřeba žádné další příslušenství. Doporučuje se však mít k dispozici sadu kompatibilních stlačovacích nástrojů a zásobu EPDM těsnicích kroužků pro náhrady nebo opravy.

Technický pozadí pro projektanty

Tento 45° ohyb je navržený k usnadnění změn směru v tlakových potrubních systémech. Je vyrobený z uhlíkové pozinkované oceli, která poskytuje dobrou odolnost proti korozi a mechanickému namáhání. EPDM těsnicí kroužek zajišťuje těsné spojení mezi potrubím a adaptérem, což zabraňuje únikům za provozních podmínek. Ohyb je vhodný pro integraci do uzavřených systémů, kde je požadována odolnost vůči vysokému tlaku. Rozsah provozních teplot a klasifikace tlaku jsou klíčové faktory pro určení vhodnosti komponentu pro danou aplikaci. Vlastnosti oceli a těsnící vlastnosti EPDM těsnicího kroužku přispívají k trvanlivosti a výkonu komponentu v průběhu času.

Služba a provoz

Během provozu ohyb nepožaduje pravidelnou údržbu. Je však důležité pravidelně kontrolovat systém na známky úniků, zejména u stlačovacích spojů. Pokud je detekován únik, postižený adaptérovací prvek by měl být okamžitě vyměněn. Před jakoukoliv inspekční nebo opravnou prací by měl být systém vyrovnán v tlaku. Pro tento komponent nejsou poskytovány konkrétní intervaly údržby. Doporučuje se však dodržovat standardní postupy údržby pro stlačovací systémy, aby byla zajištěna dlouhodobá spolehlivost a výkon.

Nejčastější otázky

Může být IVAR IVC23.28 připojen k měděným potrubím?
Ne, tento komponent je navržený pro použití s uhlíkovými pozinkovanými ocelovými potrubími a není kompatibilní s mědí nebo jinými neocelovými potrubními materiály.

Je IVAR IVC23.28 vhodný pro použití v solárních otopných systémech?
Ano, může být použit v potrubí solárních systémů, pokud zůstanou provozní podmínky v rámci specifikovaných mezí teploty a tlaku.

Může být ohyb použit v systémech s teplotou nad +120 °C?
Ne, maximální provozní teplota je +120 °C. Překročení této mez může ohrozit integritu EPDM těsnicího kroužku a adaptéru.

Je IVAR IVC23.28 certifikován pro použití s pitnou vodou?
Ne, ohyb není certifikován pro aplikace s pitnou vodou a neměl by být použit v systémech, kde je přítomna pitná voda.
