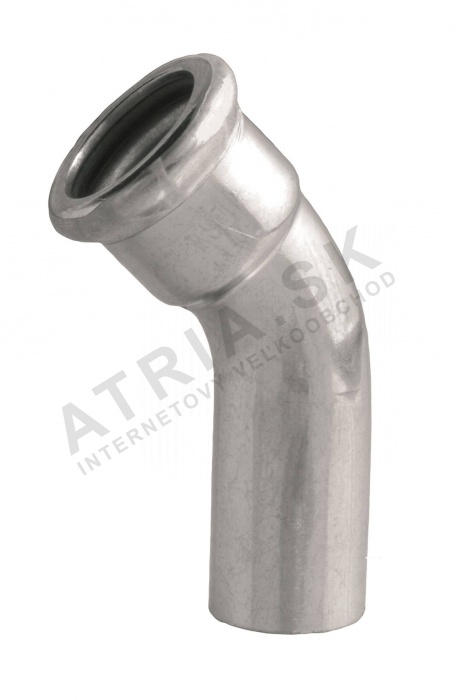

Arch 45° MF, 35 x 35 IVAR.IVC23
Kód: IVC23.35Související produkty
Detailní popis produktu
Tento 45° stlačovací ohyb se běžně používá v uzavřených topných systémech, hasicích systémech, chlazení a průmyslových vzduchotechnických systémech. Je vhodný pro aplikace, kde je potřeba změna směru bez nutnosti svařování nebo závitových spojů. Přípojka je ideální pro systémy HVAC, solární instalace a uzavřené vodní obvody ve stavebnictví a průmyslu. Zaručuje bezpečný a netěsný spoj při použití kompatibilních stlačovacích nástrojů a těsnících kroužků z EPDM.
Instalatéři pracující na centrálním vytápění, hasicí technice nebo průmyslových potrubních systémech najdou tuto přípojku vhodnou pro prostředí s kolísajícími teplotami a vysokými tlaky. Ohyb je navržen pro použití v uzavřených systémech, kde je médium voda, suchý vzduch nebo inertní plyny. Není certifikován pro aplikace s pitnou vodou.
Technické parametry
| Materiál | uhlíková pozinkovaná ocel |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odolnost proti vysokému tlaku až do | 16 bar |
| Hmotnost | 0,128 kg |
| Kód | IVC23.35 |
| Značka | IVAR |
Montáž a připojení
Pro montáž Arch 45° MF IVC23.35 zajistěte, že koncové části potrubí jsou čisté a bez ostrých hran. Přípojka je navržena pro použití s kleštěmi typu M a vyžaduje stlačovací nástroj kompatibilní s uvedenými rozměry. Stlačovací spoj by měl být proveden až do plného zapojení modelovacího indikátoru, což zaručí bezpečný a netěsný spoj. Běžné chyby při montáži zahrnují použití nesprávného typu kleští nebo nedostatečné kontroly modelovacího indikátoru. Vždy ověřte správné zarovnání a hloubku stlačení, aby nedošlo k poškození nebo nedokonalému těsnění.Kompatibilita a příslušenství
Tato stlačovací ohyb je kompatibilní s dalšími stlačovacími přípojkami značky IVAR a s potrubními systémy z uhlíkové pozinkované oceli. Vyžaduje stlačovací nástroj s kleštěmi typu M pro montáž. Nejsou potřeba žádné dodatečné povrchové úpravy nebo těsnící prostředky, ale těsnící kroužek z EPDM musí být v dobrém stavu, aby zajišťoval správné těsnění. Pro tento model nejsou uvedeny žádné související produkty.Technický pozadí pro projektanty
Arch 45° MF je přípojka pro změnu směru v uzavřených systémech. Vyrobená z uhlíkové pozinkované oceli poskytuje odolnost proti korozi a mechanickému poškození. Těsnící kroužek z EPDM zajišťuje těsný spoj a je vhodný pro širokou škálu teplot a typů médií. Stlačovací spojovací metoda eliminuje potřebu svařování nebo závitování, čímž se zkracuje doba montáže a snižuje pravděpodobnost netěsností. Jmenovitý tlak PN 16 umožňuje integraci do vysokotlakých systémů a vlastnosti materiálu zajišťují dlouhodobou odolnost jak ve vnitřních, tak průmyslových prostředích.Služba a provoz
Pro běžný provoz není pro tuto přípojku potřeba žádná konkrétní údržba. Je však důležité pravidelně kontrolovat stlačovací spoj na známky opotřebení nebo netěsnosti. Pokud je modelovací indikátor poškozený nebo spoj vypadá volně, přípojka by měla být vyměněna. Protože přípojka není certifikována pro pitnou vodu, nesmí být použita v systémech s pitnou vodou. V technických datech nejsou uvedena žádná plánovaná období údržby.Nejčastější otázky
Může být Arch 45° MF IVC23.35 použit ve solárních topných systémech?
Ano, přípojka je vhodná pro solární topné systémy, protože dokáže zvládnout teploty až do +120 °C a je kompatibilní s uzavřenými vodními obvody pod tlakem.
Je přípojka kompatibilní s inertními plyny?
Ano, těsnící kroužek z EPDM a konstrukce z uhlíkové pozinkované oceli zajišťují vhodnost pro použití s inertními plyny v průmyslových aplikacích.
Může být tento ohyb použit ve hasicích systémech?
Ano, přípojka je vhodná pro hasicí systémy, protože dokáže zvládnout vysoké tlaky až do 16 bar a je kompatibilní s vodou pod tlakem.
Je přípojka vhodná pro použití ve suchých vzduchotechnických systémech?
Ano, vlastnosti materiálu a těsnící vlastnosti zajišťují vhodnost pro suché vzduchotechnické aplikace ve stavebnictví a průmyslu.
Doplňkové parametry
| Kategorie: | Oblouk 45° s jedním zásuvným koncem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.128 kg |
| Průměr trubky: | 35 mm |
| Materiál: | ocel / litina |
| Jmenovitý tlak: | PN 16 |
| Materiál: | uhlíková pozinkovaná ocel |
| Odolnost vůči vysokým tlakům do: | 16 bar |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:23 |
