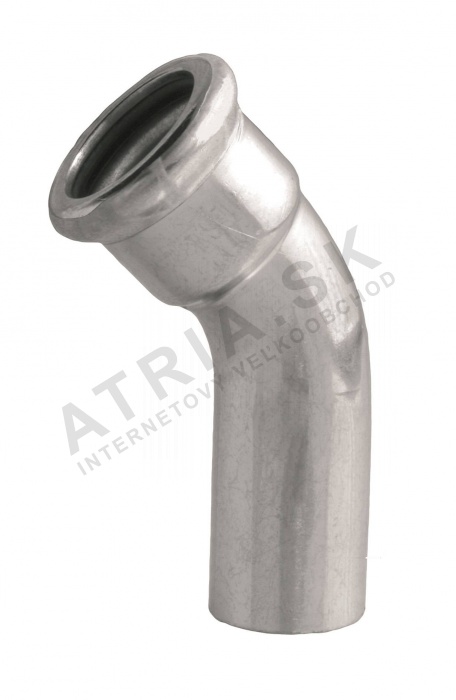

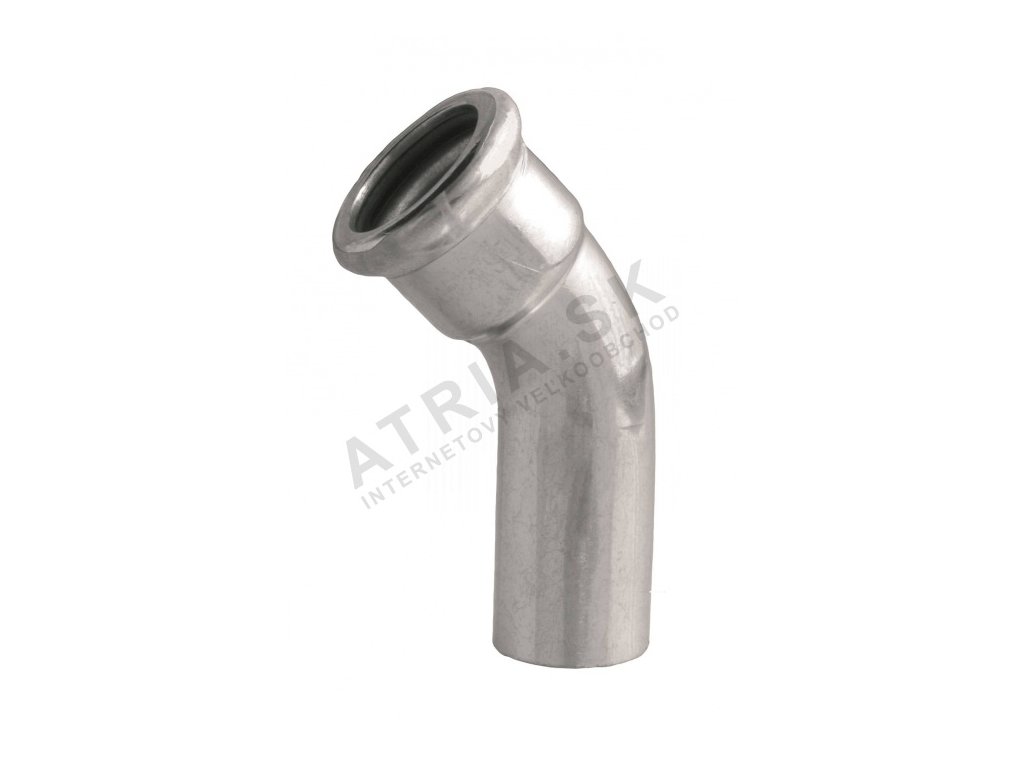

Arch 45° MF, 54 x 54 IVAR.IVC23

Detailní popis produktu

Tento 45° ohyb se často používá v uzavřených tlakových systémech, jako jsou centrální vytápění, požární hasící systémy, chlazení a průmyslové klimatizace. Instalatéři ho často potkávají v aplikacích vyžadujících změnu směru bez nutnosti svařování. Jeho kompaktní design a jednoduchá montáž z něj dělají vhodný prvek pro úzká místa a složité rozvody jak v bytových, tak v komerčních budovách.

Ohyb je vhodný pro použití s tiskovými nástroji a nevyžaduje přídavné těsnící prostředky. Často se používá spolu s přímými částmi a dalšími přípojkami k vytvoření efektivních a netěsnících systémů. Ohyb není certifikován pro systémy s pitnou vodou, proto by měl být použit pouze pro nepitnou vodu a průmyslová média.

Technické parametry

Ohyb je určen pro provozní teploty až do -20 °C a až do +120 °C, což z něj dělá vhodný prvek pro širokou škálu tepelných podmínek. Vystaví se vnitřním tlakům až do 16 bar, což zajišťuje odolnost v náročných prostředích. Tyto parametry jsou klíčové pro výběr správného komponentu pro konkrétní systém a zajištění dlouhodobé spolehlivosti.

Montáž a připojení

Montáž začíná vyříznutím potrubí na požadovanou délku a odstraněním hrnů. Ohyb je pak vložen do potrubí až po zastavovací bod. K vytvoření beznetěsného spoje se používá tiskový nástroj, který deformuje přípojku kolem potrubí. Ujistěte se, že tiskový nástroj je nastaven na správnou velikost a že ohyb je plně sedící, před tiskem. Běžné chyby zahrnují použití nesprávného nástroje, nekontrolu výstřihu ohybu nebo tisk bez ověření indikátoru tvarování. Vždy potvrďte, že indikátor tvarování je aktivován po tisku, aby byl spoj bezchybný.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s čelistmi typu M a dalšími komponenty IVAR tiskového systému. Pro kompletní montáž se ujistěte, že jsou k dispozici všechny potřebné přípojky a části potrubí. Podle konfigurace systému mohou být potřeba další příslušenství, jako jsou těsnící kroužky a tiskové nástroje. K tomuto produktu nejsou uvedeny žádné související produkty.

Technický pozadí pro projektanty

Ohyb funguje prostřednictvím tiskového spoje, který využívá mechanické deformace přípojky kolem stěny potrubí k vytvoření beznetěsného těsnění. Konstrukce z uhlíkové galvanizované oceli poskytuje dobrou odolnost proti korozi a mechanickou pevnost, zatímco EPDM těsnicí kroužek zajišťuje pružnost a těsnost. Tento prvek se dobře integruje do tlakových systémů a je vhodný pro použití s vodou, suchým vzduchem, inertními plyny a průmyslovými kapalinami. Trvanlivost závisí na správné montáži, dodržování mezních hodnot systémového tlaku a teploty a vyhýbání se přetížení přípojky mimo její návrhové specifikace.

Služba a provoz

Při provozu ohyb nepožaduje pravidelnou údržbu. Doporučuje se však pravidelné kontrolování netěsností nebo známek opotřebení, zejména v systémech s vysokým tlakem nebo výkyvy teplot. Výrobce neposkytuje konkrétní intervaly údržby. V případě podezření na selhání by měla být celá přípojka vyměněna, nikoli opravena. Vždy se ujistěte, že systém je vyrovnán tlakem před inspekčním nebo výměnným procesem.

Nejčastější otázky

Může být Arch 45° MF 54 x 54 použit ve solárních systémech pro ohřev vody?
Ano, ohyb je vhodný pro solární systémy, pokud zůstanou provozní teploty a tlaky v rámci specifikovaných mezí -20 °C až +120 °C a až do 16 bar.

Je ohyb kompatibilní s měděným potrubím?
Ne, ohyb je speciálně navržen pro použití s ocelovým potrubím a nesmí být použit s mědí nebo jinými nekompatibilními materiály.

Může být ohyb použit v chlazení?
Ano, ohyb je vhodný pro chlazení, pokud systémová teplota nepoklesne pod -20 °C a tlak zůstává v rámci hodnoty PN 16.

Jaký typ tiskového nástroje je potřeba pro montáž?
Ohyb je kompatibilní s čelistmi typu M. Ujistěte se, že tiskový nástroj je správně kalibrován a že indikátor tvarování je aktivován po tisku, aby byl potvrzen bezchybný spoj.
