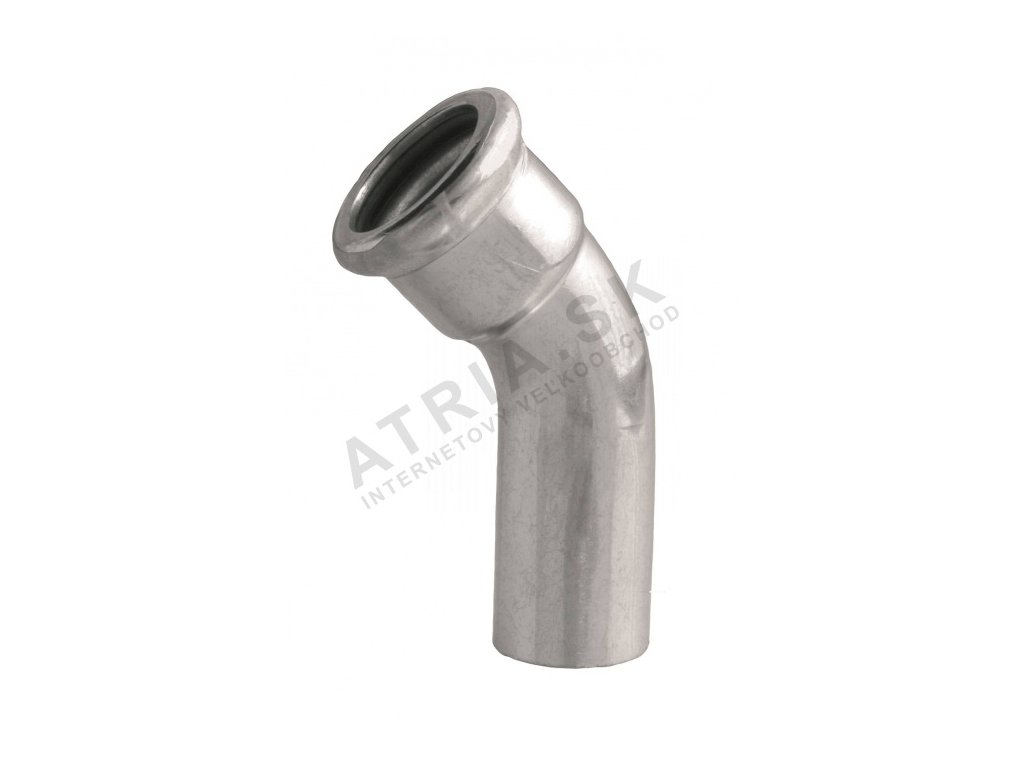

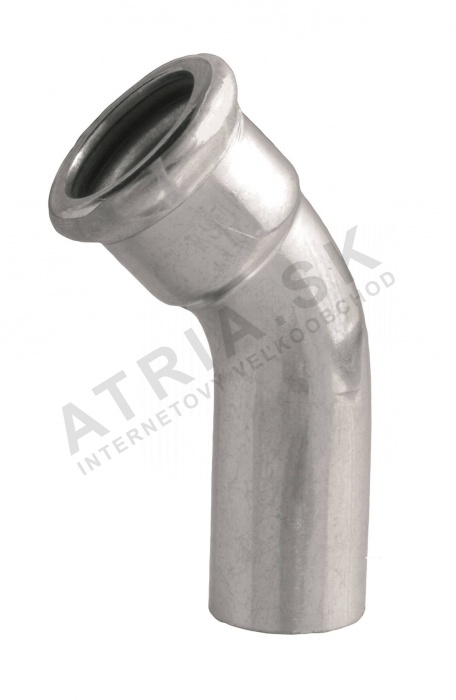

Arch 45° MF, 76,1 x 76,1 IVAR.IVC23

Detailní popis produktu

Stlačovací ohyby jako Arch 45° MF se často používají v uzavřených tlakových systémech pro vytápění, požární ochranu a průmyslový přepravu vzduchu nebo plynů. Instalatéři pracující v komerčních a průmyslových budovách často integrují tyto komponenty do centrálních topných potrubí, chladicích obvodů a požárních vodovodních linek. Design umožňuje rychlou montáž bez potřeby svařování nebo závitových spojů, což zkracuje dobu instalace a zajišťuje bezpečné spojení. Materiál a těsnící vlastnosti z něj dělají vhodný prvek pro prostředí s kolísajícími teplotami a vysokými tlakovými požadavky.

Při instalaci do solárních systémů nebo klimatizačních potrubí zajišťuje komponenta těsné připojení a dlouhodobou stabilitu. Rozsah provozních teplot umožňuje použití jak v chladných, tak i v horkých aplikacích, což z něj dělá všestrannou volbu pro širokou škálu systémových návrhů. Absence povrchového povlaku omezujícího prostředí zaručuje konzistentní výkon v různých prostředích.

Technické parametry

Rozsah provozních teplot od -20°C do +120°C umožňuje použití přírubního spoje jak v chladných, tak i v horkých systémech. Maximální tlaková hodnota 16 bar zajišťuje, že prvek vydrží vysokotlaké prostředí typické pro požární ochranu a průmyslové aplikace. Výběr materiálu a těsnění EPDM kroužkem přispívá k jeho odolnosti proti únikům a mechanickému poškození.

Instalace a připojení

Instalace spočívá ve stlačení přírubního spoje na potrubí pomocí kompatibilních M typu kleští. Vložený konec zajišťuje výstřih před stlačením. Velikost připojení je 76,1 mm a montér musí zajistit, že po stlačení je viditelný tvarovací indikátor, což potvrzuje bezpečné připojení. Běžné chyby zahrnují použití nesprávných kleští nebo nekontrolu tvarovacího indikátoru, což může vést k únikům nebo slabým spojením. Vždy ověřte, že stlačovací nástroj je kalibrovaný a konec potrubí je čistý a bez ostrých hran před montáží.

Kompatibilita a příslušenství

Tento stlačovací ohyb je kompatibilní s dalšími komponentami IVAR.IVC23 a systémy s uhlíkovým pozinkovaným ocelovým potrubím. Pro kompletní instalaci zajistěte dostupnost potřebných stlačovacích nástrojů a kleští typu M. Další komponenty, jako jsou přímá potrubí, další ohyby a uzavírací kryty, mohou být potřeba v závislosti na rozvrhu systému. V návodu není uvedeno žádné konkrétní příslušenství, proto se pro plnou kompatibilitu obráťte na výrobce.

Technický pozadí pro projektanty

Arch 45° MF funguje tím, že vytváří mechanické spojení mezi potrubím a přírubním spojem pomocí stlačovacího nástroje. Uhlíková pozinkovaná ocel poskytuje pevnost a odolnost proti korozi, zatímco EPDM těsnící kroužek zajišťuje těsné těsnění. Vlastnosti materiálu umožňují integraci do tlakových systémů s minimálním rizikem selhání. Doba životnosti je ovlivněna provozními podmínkami, zejména kolísáním teplot a tlaku. Správná instalace a použití v rámci specifikovaných parametrů jsou základní pro udržení účinnosti a trvanlivosti systému.

Služba a provoz

Při provozu přírubní spoj nepožaduje pravidelnou údržbu. Doporučuje se však pravidelné kontrolování úniků nebo známek mechanického poškození, zejména v prostředích s vysokým tlakem nebo kolísajícími teplotami. Absence povrchového povlaku omezujícího prostředí zajišťuje konzistentní výkon v průběhu času. V návodu nejsou uvedena žádná konkrétní období údržby, proto se pro podrobné pokyny obráťte na výrobce.

Nejčastější otázky

Může být Arch 45° MF použit v požární ochraně?
Ano, je vhodný pro požární vodovodní systémy díky své odolnosti vůči vysokému tlaku a rozsahu provozních teplot.

Je přírubní spoj kompatibilní s inertními plyny?
Ano, je navržen pro použití s inertními plyny, suchým vzduchem a dalšími průmyslovými médiemi podle technických dat.

Může být Arch 45° MF použit v solárních topných systémech?
Ano, je vhodný pro solární potrubní aplikace v rámci specifikovaných teplotních a tlakových limitů.

Je přírubní spoj certifikován pro pitnou vodu?
Ne, produkt není certifikován pro použití v systémech s pitnou vodou.
