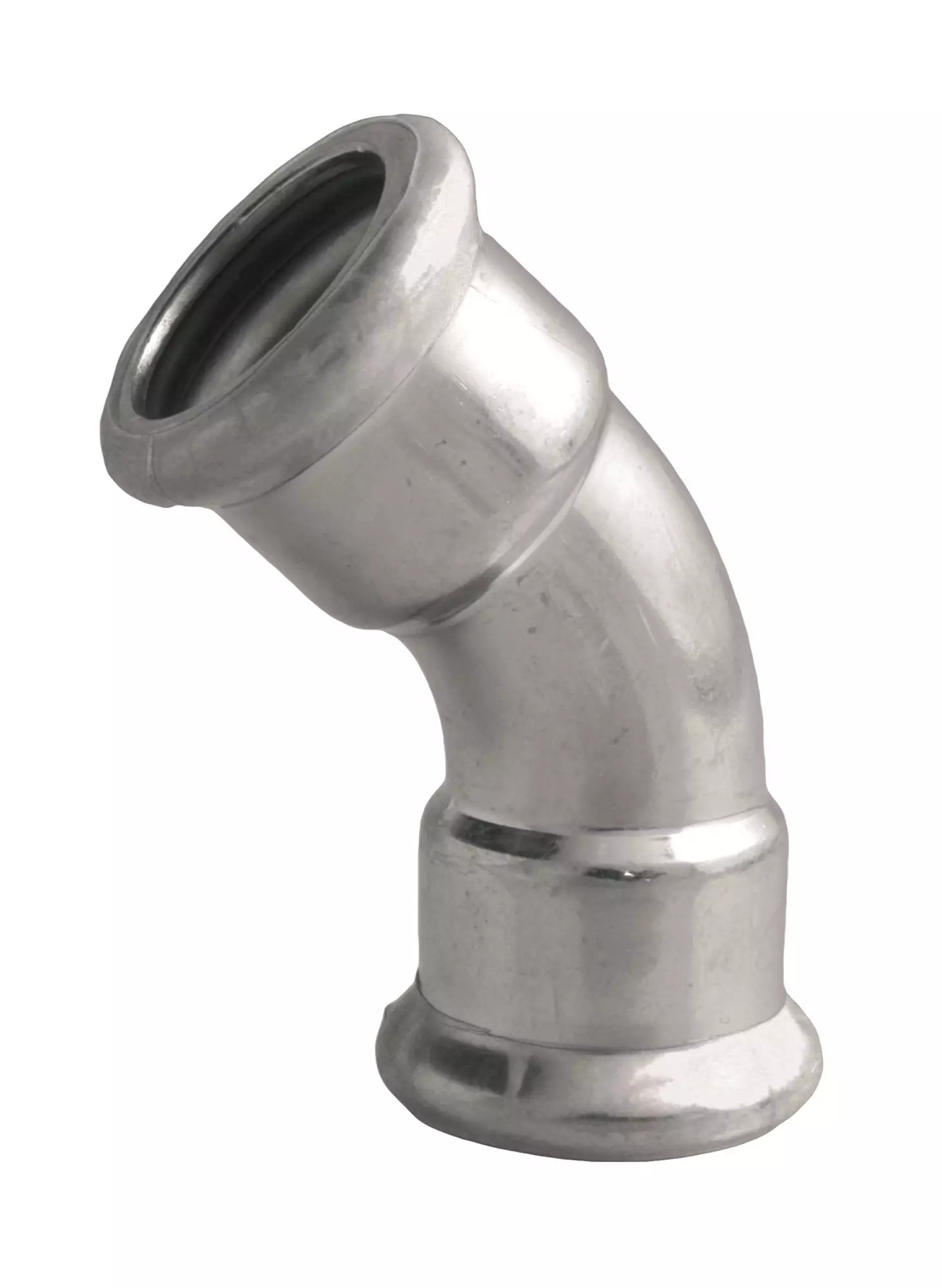

Arc 45° - N - 76,1mm

Detailní popis produktu

Stlačovací spojky, jako je IVAR IVN22.76 45° ohyb, se často používají v mechanických instalacích, kde jsou vyžadovány spolehlivé a netěsné spojení. Často se vyskytují v komerčních a průmyslových budovách, včetně nemocnic, továren a velkých bytových komplexů. Instalatéři pracující na topných okruzích, hasicích systémech a linkách stlačeného vzduchu si vychutnají jednoduchost montáže a odolnost těchto komponentů. Spojka umožňuje změny směru potrubních rozvodů, přičemž udržuje integritu systému při kolísavých tepelných podmínkách.

Tento komponent je zvláště užitečný v aplikacích s teplou vodou, párou a inertními plyny. Jeho konstrukce umožňuje použití jak v uzavřených, tak otevřených systémech, čímž zajišťuje kompatibilitu s různými médi. Stlačovací metoda vylučuje potřebu svařování nebo závitování, čímž se zkracuje doba montáže a snižuje se počet potenciálních míst selhání. Při správné integraci přispívá spojka k dlouhodobému výkonu systému a minimálním nárokům na údržbu.

Technické parametry

Materiál	Nerez ocel Wst. Nr. 1.4404 (AISI 316L), EPDM kroužek
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	IVN22.76
Značka	IVAR

Ohyb je hodnocen pro jmenovitý tlak PN 16 a může pracovat v rozmezí teplot od -20 °C do +120 °C. Tyto parametry jsou zásadní pro určení, zda je spojka vhodná pro danou aplikaci. Hranice teploty zajišťuje kompatibilitu s běžnými topnými a teplou vodou systémy. Hodnocení tlaku určuje maximální povolené namáhání na spojku za běžných provozních podmínek, což je důležité při návrhu potrubních sítí.

Montáž a spojení

IVAR IVN22.76 se montuje pomocí stlačovacího nástroje určeného pro stlačovací spojky z nerez oceli. Každá strana ohybu má stlačitelnou zónu, která musí být plně stlačena, aby bylo zajištěno těsné spojení. Vnitřní EPDM kroužek podporuje odolnost spojky proti úniku. Spojka se připojuje k potrubí prostřednictvím standardních stlačovacích rozhraní. Před stlačením by měl být potrubí změřeno a čistě odstřiženo, aby se předešlo poškození během montáže. Instalatéři by měli ověřit přítomnost správného kroužku a zkontrolovat spojku na poškození nebo deformaci. Běžné chyby zahrnují nedostatečné stlačení, nesprávně zarovnané spojení nebo nedodržení výrobcem určených hloubek stlačení.Kompatibilita a příslušenství Tato spojka je kompatibilní s nerez ocelovými potrubími odpovídajících rozměrů a běžně se používá spolu s přímými stlačovacími potrubími a dalšími stlačovacími spojkami. K dokončení systému mohou být potřeba další komponenty, jako jsou přímé úseky, přechody a ventily. Ujistěte se, že všechny části pocházejí od stejného výrobce nebo jsou certifikované ekvivalenty, aby byly zajištěny konzistentní výkonové normy. I když nejsou uvedeny konkrétní alternativní produkty, podobné stlačovací ohyby od IVAR mohou být zváženy v závislosti na požadovaném úhlu a rozměru.

Technický pozadí pro projektanty

45° ohyb slouží k přesměrování toku kapaliny nebo plynu prostřednictvím ovládané úhlové změny. Materiál – nerez ocel 1.4404 – je vybrán pro svou vysokou odolnost proti korozi a odolnost v agresivních prostředích. EPDM kroužek poskytuje flexibilitu a těsné uzavření při různých tepelných roztažnostech. Stlačovací metoda využívá mechanickou deformaci kroužku spojky k vytvoření bezpečného spojení. Účinnost systému závisí na správné orientaci, rovnoměrném rozdělení tlaku během stlačení a správných opěrných konstrukcích, aby se zabránilo namáhání spojení. Trvanlivost závisí na dodržování pokynů pro montáž a vyhýbání se přetížení nebo nedostatečnému stlačení.

Údržba a provoz

Pravidelná kontrola je doporučena k detekci známek opotřebení, koroze nebo uvolnění spojení. Během údržby zkontrolujte integritu kroužku a ujistěte se, že spojka není vystavena mechanickému namáhání způsobenému pohybem potrubí. Nejsou specifikovány žádné plánované intervaly údržby, protože komponenta je navržena pro dlouhodobý provoz bez údržby. V případě podezření na únik by měl být systém vyrovnán a zkontrolován na nesprávnou orientaci nebo poškození stlačeného spojení.

Nejčastější otázky

Může být IVAR IVN22.76 použit s měděnými potrubími?
Ne. Tato spojka je specificky navržena pro stlačovací systémy z nerez oceli a není kompatibilní s mědí nebo jinými ne-stlačitelnými typy potrubí.

Jaká je maximální povolená teplota pro trvalý provoz?
Spojka je hodnocena pro trvalý provoz až do +85 °C, s krátkodobým maximem +120 °C.

Je možné nahradit EPDM kroužek po montáži?
Ne. Kroužek je uzavřen uvnitř spojky během výroby a nelze ho přístupovat nebo nahradit po stlačení spojení.

Jak se zaručí správná hloubka stlačení během montáže?
Spojka obsahuje značku, která slouží jako vodítko pro stlačovací nástroj. Nástroj by měl stlačit spojku, dokud značka není zarovnána s koncem nástroje.
