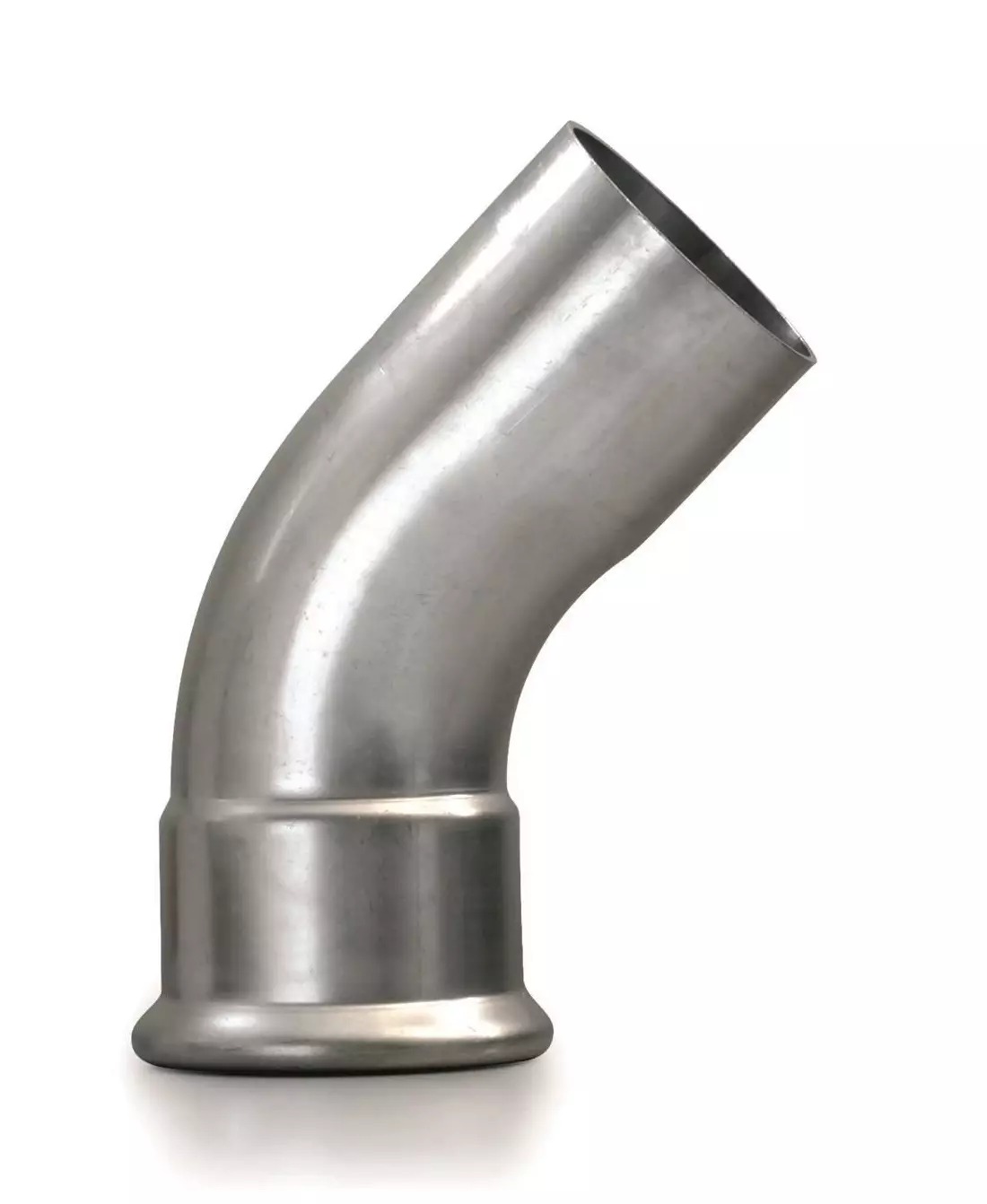

Arch 45° - s jedním zasuvným koncem - N - 108 mm

Detailní popis produktu

Ohyb IVAR IVN23.108 ve stupni 45° se běžně používá v otopných, větracích a průmyslových potrubních systémech, kde jsou potřeba změny směru. Tato spojka se často instaluje v bytových a obchodních budovách, včetně nemocnic, škol a průmyslových zahrad. Umožňuje efektivní vedení kapalin jako voda, pára a inertní plyny v uzavřených systémech. Instalatéři pracující na sanitárních, hasicích nebo slunečních tepelných systémech najdou tento ohyb vhodný jak pro novostavby, tak pro rekonstrukce.

Jeho design umožňuje integraci do tlakových systémů, kde se připojuje k měděným nebo nerezovým trubkám pomocí mechanického stlačovacího nástroje. Jednostranný zasuvný konec zajistí snadnou montáž, přičemž udržuje těsné spojení. Tato spojka je zvláště užitečná v uzavřených prostorech nebo komplexních rozích, kde jsou potřeba několik změn směru. Robustní konstrukce ohybu podporuje dlouhodobou spolehlivost v prostředích vystavených kolísání teplot a tlaku.

Technické parametry

Montáž a připojení

Montáž začíná připravováním konců trubek vhodným řezacím a vysetrovacím nástrojem. Zasuvný konec ohybu se vloží na trubku až ke značce. Poté se použije stlačovací nástroj, který přimátl spojku kolem trubky, vytvářejíc těsné, netěsné spojení. Je důležité ověřit, že stlačovací nástroj je správně zarovnaný a kalibrovaný, aby nedocházelo k nedostatečnému nebo přílišnému stlačení, což může ohrozit těsnost.

• Než se vloží, zkontrolujte, že trubka je čistá a bez ostrých hran.
• Ujistěte se, že ohyb je plně posunut proti značce na trubce.
• Používejte pouze certifikované stlačovací nástroje a formy výrobce, aby nedocházelo ke poškození spojky.
• Po stlačení zkontrolujte indikační prstenec pro potvrzení správného stlačení.

Kompatibilita a příslušenství

Tento 45° ohyb je navržen pro použití s IVARovými tlakovými systémy a je kompatibilní s nerezovými a měděnými trubkami vhodného průměru. Pro kompletní integraci systému mohou být potřeba další komponenty, jako jsou rovné trubky, jiné ohyby a ventily. Instalatéři by měli zajistit, že všechny spojky a trubky pocházejí ze stejného systému, aby byly zaručeny kompatibilita a výkonové normy.

Technický pozadí pro projektanty

Ohyb IVAR IVN23.108 ve stupni 45° funguje na principu mechanického stlačení, kde tlakové spojení tvoří kovové těsnění posilované EPDM těsnicím kroužkem. Jeho integrace do systému závisí na přesných hydraulických výpočtech, aby průtoky a poklesy tlaku zůstaly v akceptovatelných mezích. Doba trvanlivosti ohybu je ovlivněna faktory, jako je kvalita tekutiny, čistota systému a frekvence termálního cyklování.

Provoz a údržba

Během provozu je důležité sledovat systém na příznaky netěsnosti nebo poklesu tlaku. Tato spojka obvykle není vyžadována žádná pravidelná údržba, ale pravidelné vizuální kontroly mohou pomoci identifikovat potenciální problémy. Pokud dojde k úniku, je třeba izolovat postiženou část a nahradit spojku. V technické dokumentaci nejsou uvedeny konkrétní intervaly údržby, proto se údržba provádí podle potřeby v závislosti na výkonu systému a výsledcích inspekce.

Často kladené otázky

Lze IVN23.108 použít ve slunečních tepelných systémech?
Ano, je vhodný pro sluneční tepelné aplikace díky své odolnosti vůči vysokým teplotám a termálnímu cyklování.

Je ohyb kompatibilní s měděnými trubkami?
Ano, lze jej připojit k měděným trubkám pomocí tlakové metody, pokud průměr trubky odpovídá specifikacím spojky.

Jaká je maximální povolená teplota během provozu?
Maximální provozní teplota je +120 °C, jak je uvedeno v technických datech.

Lze ohyb použít ve hasicích systémech?
Ano, je schválen k použití ve hasicích systémech, kde jsou požadovány tlakové nerezové komponenty.

Dokumenty ke stažení

• SKTL_IVAR.IVN23 czver (PDF)
