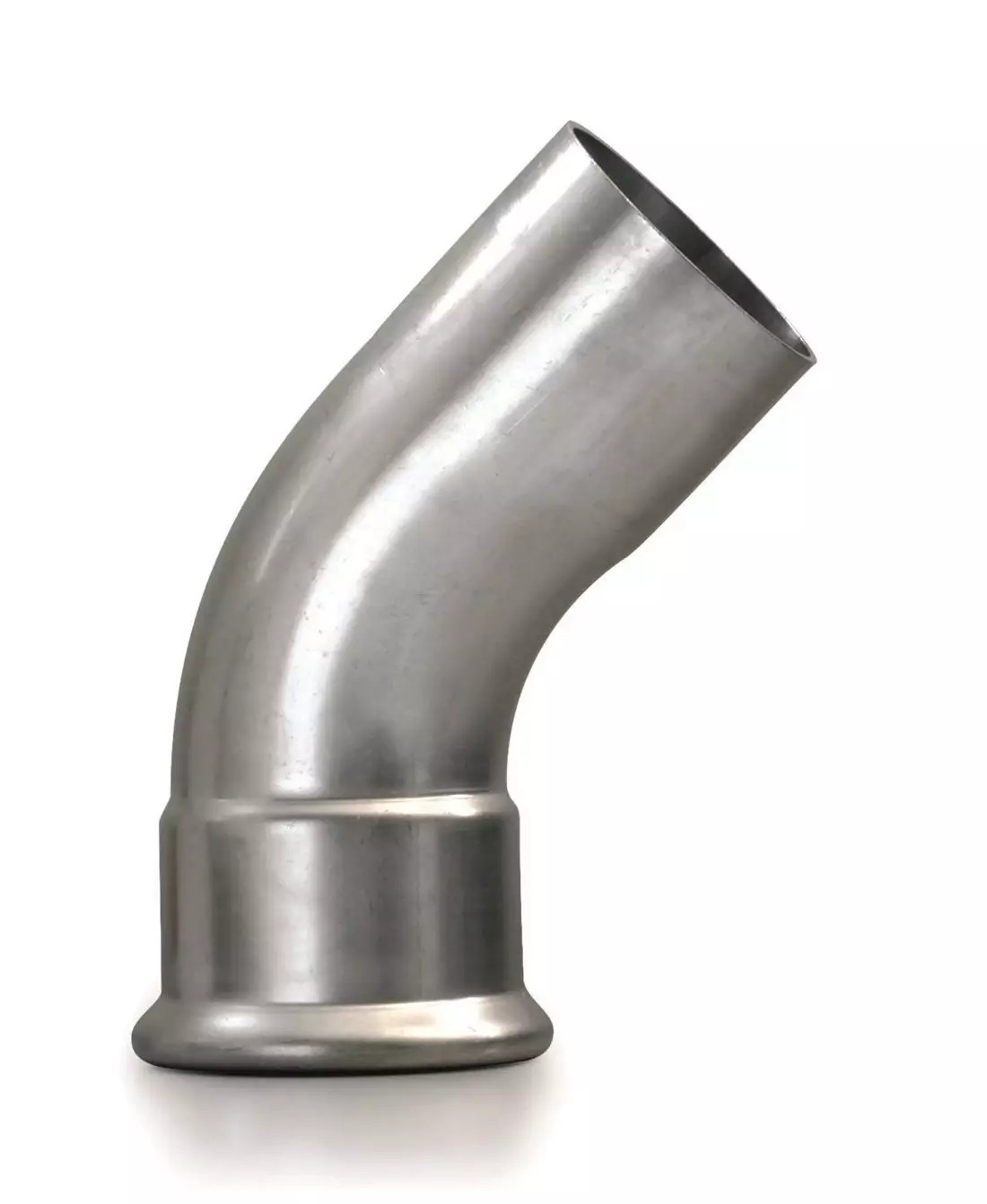

Arch 45° - s jedním vloženým koncem - N - 15 mm
Kód: IVN23.15Související produkty
Detailní popis produktu
45° ohyb IVAR IVN23.15 se používá v různých potrubních systémech s tlakovým spojením, které jsou běžné ve vytápění, větrání, kanalizaci a průmyslových instalacích. Umožňuje změnu směru potrubí pod úhlem a přitom zajišťuje beznetěsné a bezpečné spojení. Tento přípoj je vhodný jak pro vnitřní, tak pro venkovní prostředí, pokud zůstanou provozní podmínky v rámci specifikovaných mezí. Montéři často setkávají s tímto typem ohybu při práci na systémech, které vyžadují flexibilitu v rozvodu, jako je podlahové vytápění, solární tepelné obvody nebo systémy stlačeného vzduchu.
Jako ohyb s jedním vloženým koncem zajišťuje těsné spojení prostřednictvím technologie tlakového spojení s kroužkem z EPDM. Přípoj lze integrovat do systémů pracujících v rozmezí od -20 °C do +120 °C. Je zvlášť vhodný pro aplikace, kde je odolnost proti korozi a mechanická odolnost zásadní, například v chemických nebo potravinářských závodech, nebo v vlhkém prostředí, jako jsou systémy bazénů.
Technické parametry
| Materiál | Ocelová trubka Wst. Nr. 1.4404 (AISI 316L), těsnící kroužek EPDM |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN23.15 |
| Značka | IVAR |
Provozní rozsah teplot a hodnota jmenovitého tlaku jsou klíčové pro výběr správného přípoje pro danou aplikaci. Jmenovitý tlak PN 16 znamená vhodnost pro středotlaké systémy, zatímco dolní mez teploty (-20 °C) zajišťuje funkčnost v chladném prostředí. Tyto parametry pomáhají projektantům a montéřům zajistit kompatibilitu s ostatními částmi potrubního systému.
Montáž a připojení
Tento 45° ohyb se montuje pomocí standardních nástrojů pro tlakové spojení určených pro nerezové potrubí. Vložený konec se připevní k připravené trubce a nástroj stlačí přípoj kolem stěny trubky. Těsnící kroužek vytváří vodotěsné těsnění. Jedna strana ohybu zůstává otevřená pro připojení svařováním nebo závitováním v závislosti na konfiguraci systému. Během montáže je důležité zajistit, že trubka je čistá a bez ostrých hran. Nástroj by měl být kalibrován podle specifikací výrobce, aby se zabránilo přestlačení nebo nedostatečnému stlačení. Běžnou chybou během montáže je nekontrola hloubky vložení trubky do přípoje, což může vést k netěsnostem nebo snížení životnosti.
Kompatibilita a příslušenství
IVN23.15 je určen pro použití s trubkami z nerezové oceli o jmenovitém průměru 15 mm. Je kompatibilní s ostatními přípoji IVAR stejného materiálu a typu systému. Při montáži je třeba zajistit, že všechny komponenty jsou součástí stejného systému tlakového spojení, aby byla zajištěna jednotnost a účinnost těsnění. K základní montáži nejsou potřeba žádné další příslušenství, i když mohou být potřeba svařovací nástroje nebo zařízení na závitování pro ne-tlakovou stranu přípoje.
Technický pozadí pro projektanty
Tento ohyb funguje na základě principů tlakového spojení, kde deformace přípoje vytváří kovové spojení a těsní spoj. Použitý materiál – nerezová ocel AISI 316L – je vysoké odolnosti proti korozi a udržuje pevnost při různých teplotách. Jeho integrace do systému závisí na celkovém návrhu, včetně průtoku a tlakových ztrát. Výběr těsnícího kroužku z EPDM zajišťuje dobrou chemickou odolnost, což z něj činí vhodný pro různé média. Dlouhodobá výkonnost závisí na kvalitě montáže a vystavení prostředí, zejména v agresivních chemických prostředích.
Služba a provoz
Při běžných provozních podmínkách vyžaduje tento přípoj minimální údržbu. Doporučuje se pravidelné vizuální kontroly na známky opotřebení, koroze nebo netěsností. Jakékoliv poškození těsnícího kroužku nebo deformace těla přípoje by mělo být okamžitě vyřešeno. Pokud se ohyb používá v prostředí s vysokou vibrací, může být nutná dodatečná podpora nebo střih, aby se zabránilo uvolnění v průběhu času. Výrobce nepředepisuje žádné plánované intervaly údržby.
Nejčastější otázky
Může se tento ohyb použít ve solárních tepelných systémech?
Ano, IVAR IVN23.15 je vhodný pro solární tepelné systémy díky schopnosti zvládnout teploty až do +120 °C a svým odolnostem proti korozi.
Je možné tento ohyb připojit k závitové trubce?
Jeden konec ohybu je navržen pro tlakové spojení, zatímco druhý zůstává otevřený pro alternativní metody, jako je svařování nebo závitování, v závislosti na návrhu systému.
Jaké nástroje jsou potřeba pro montáž?
Pro montáž vložené strany je potřeba standardní nástroj pro tlakové spojení kompatibilní s nerezovým potrubím. Další nástroje mohou být potřeba pro ne-tlakovou stranu, v závislosti na způsobu připojení.
Jak ovlivňuje těsnící kroužek výkon přípoje?
Těsnící kroužek z EPDM zajišťuje spolehlivé těsnění proti netěsnostem a zaručuje dlouhodobou stabilitu v systému, pokud není poškozen během montáže nebo vystaven nekompatibilnímu médiu.
Doplňkové parametry
| Kategorie: | IVAR.IVN23 - oblouk 45° MF PRESS |
|---|---|
| Záruka: | 2 roky |
| Druh výrobku: | zátka / záslepka |
| Průměr trubky: | 15 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:57 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
