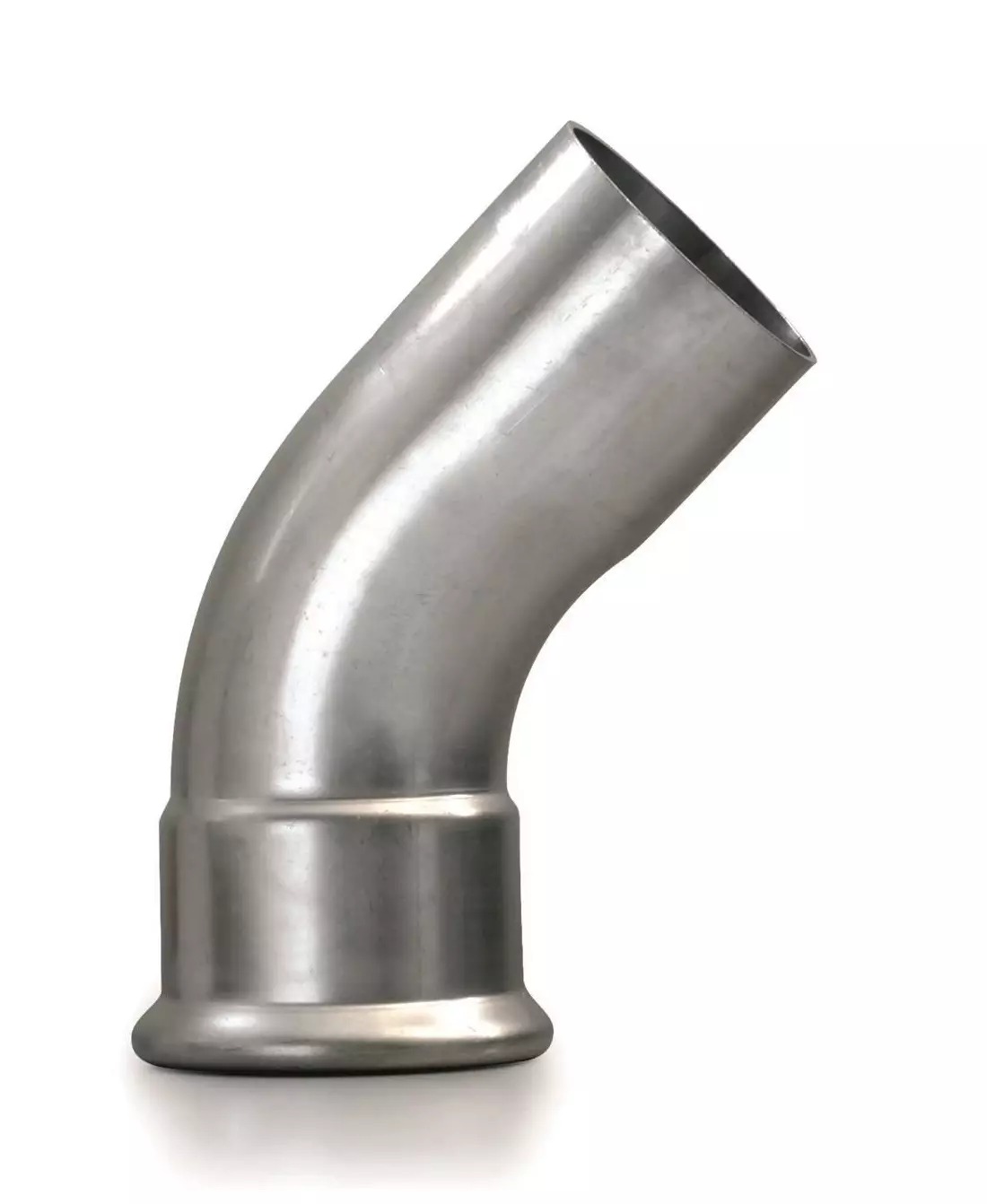

Arch 45° - s jednou zasuvnou koncovkou - N - 35mm
Kód: IVN23.35Související produkty
Detailní popis produktu
45° ohyby jsou základními komponentami při návrhu otopných, sanitárních a průmyslových potrubních systémů. Umožňují změny směru potrubí a často se používají v bytových, obchodních a průmyslových budovách. Instalatéři a technici často tyto spojky používají v systémech, kde omezený prostor vyžaduje netradiční úhly. IVAR IVN23.35 je ohyb z nerezové oceli s jednou zasuvnou koncovkou, vhodný pro širokou škálu aplikací, včetně otopných, hasicích a solárních systémů.
Jeho kompaktní design a přesný úhel z něj dělají ideální řešení pro úzke prostory, kde by 90° ohyb nevešel. Tlaková spojka zaručuje beznetektné spojení při správné instalaci. Tato spojka je zvláště užitečná v systémech, kde je potřeba flexibilního směrování bez nutnosti více spojek.
Technické parametry
| Materiál | Nerezová ocel Wst. č. 1.4404 (AISI 316L), těsnicí kroužek EPDM |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN23.35 |
| Značka | IVAR |
Instalace a spojení
IVN23.35 se instaluje pomocí tlakového nástroje, který stlačí spojku kolem potrubí. Zasuvná koncovka vyžaduje správné zasunutí potrubí do správné hloubky, aby byl těsnicí kroužek správně umístěn. Tlakové spojení musí být provedeno podle specifikovaného rozměru 54 mm, aby byl zajištěn beznetektný spoj. Instalatéři by měli ověřit, že potrubí je čisté a bez ostrých hran před zasunutím. Běžnou chybou je nedostatečná hloubka zasunutí, což může vést k netěsnostem. Tlakový nástroj musí být správně kalibrován, aby se zabránilo přetlaku nebo nedostatečnému stlačení spojky.Kompatibilita a příslušenství
Tento 45° ohyb je kompatibilní s ostatními IVARovými tlakovými spojkami a potrubím stejného průměru. Často se používá spolu s přímými potrubími, jinými ohyby a křížítky k vytvoření složitých potrubních rozvětvení. K instalaci nejsou potřeba žádné další příslušenství, pokud je systém správně rozměrován a tlakový nástroj funguje správně. Související produkty zahrnují ostatní IVARovy tlakové spojky a potrubí z nerezové oceli.Technický pozadí pro projektanty
IVN23.35 funguje na principu mechanického stlačení, kdy tlakový nástroj deformuje spojku kolem potrubí, aby vytvořil těsné spojení. Použití nerezové oceli 1.4404 zajišťuje vysokou odolnost proti korozi a odolnost v agresivních prostředích. Těsnicí kroužek EPDM poskytuje flexibilní těsnění, které kompenzuje drobné nepřesnosti. Vlastnosti materiálu z něj dělají vhodný pro jak teplé, tak chladné média. Výkon ohybu závisí na kvalitě tlakového spojení, čistotě konců potrubí a provozních podmínkách systému.Služba a provoz
Tato spojka vyžaduje minimální údržbu za běžných provozních podmínek. Pravidelné vizuální kontroly by měly být prováděny, aby byly zjištěny známky koroze, opotřebení nebo netěsností. Pokud je zjištěna netěsnost, spojení by mělo být rozmontováno a znovu stlačeno. V technických datech nejsou specifikovány žádné plánované intervaly údržby.Nejčastější otázky
Lze IVN23.35 použít v solárních otopných systémech?
Ano, ohyb je vhodný pro solární systémy díky svému rozsahu teplot a vlastnostem materiálu.
Je těsnicí kroužek EPDM kompatibilní se všemi typy médií?
Těsnicí kroužek EPDM je vhodný pro vodní a inertní média, ale ne pro agresivní chemikálie nebo oleje.
Lze ohyb použít s měděným potrubím?
Ne, spojka je navržena pro potrubí z nerezové oceli a není kompatibilní s mědí.
Jaká je maximální provozní teplota?
Maximální provozní teplota je +120 °C, jak je uvedeno v technických datech.
Doplňkové parametry
| Kategorie: | IVAR.IVN23 - oblouk 45° MF PRESS |
|---|---|
| Záruka: | 2 roky |
| Druh výrobku: | zátka / záslepka |
| Průměr trubky: | 35 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:58 |
