Arch 45° - s jednou zasuvnou koncovou částí - N - 42 mm
Kód: IVN23.42Související produkty
Detailní popis produktu

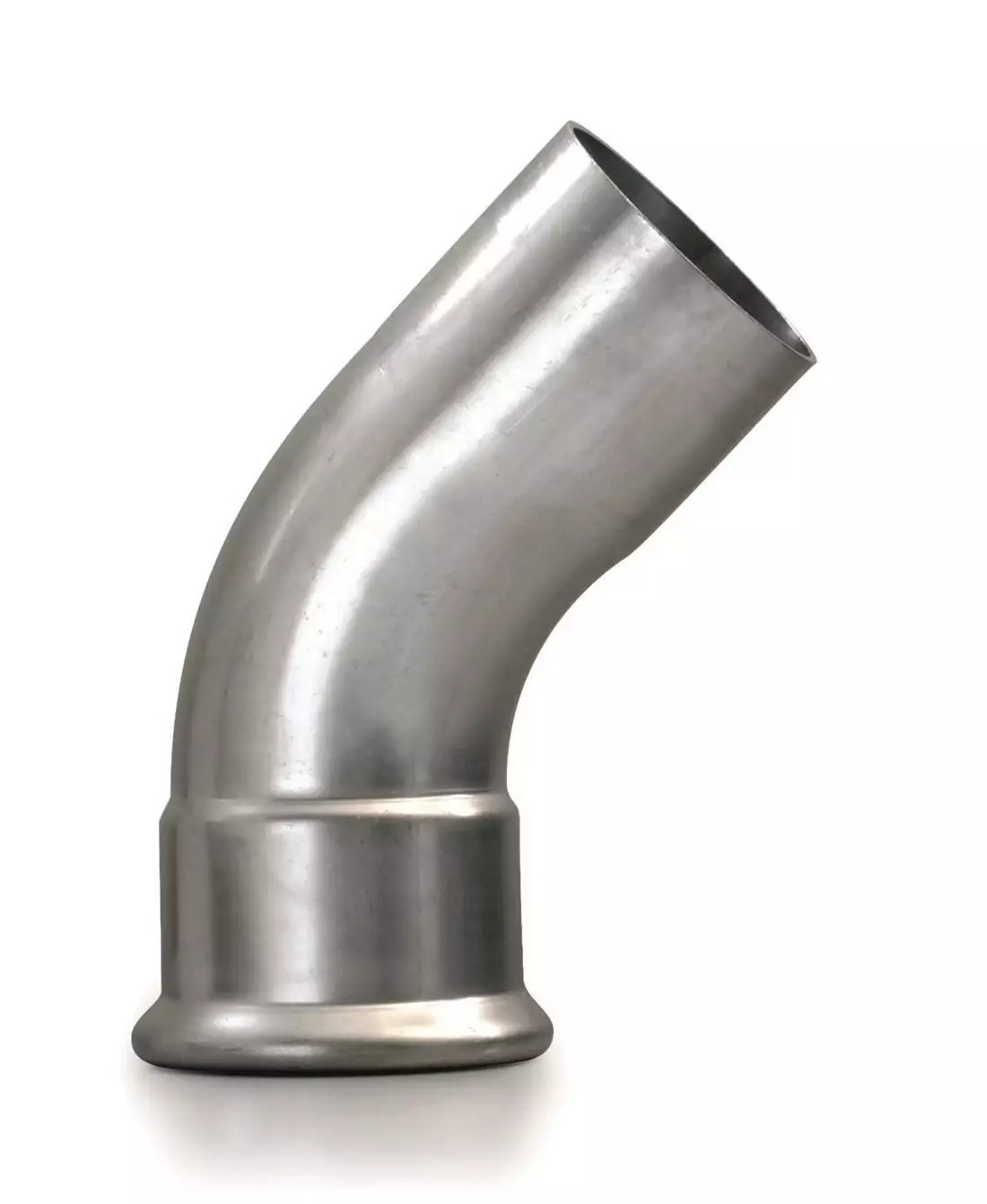

Tento 45° ohyb z nerezové oceli se běžně používá v bytových a komerčních stavebních systémech pro přesměrování průtoku kapaliny v otopných, instalatérských a průmyslových systémech. Často se vyskytuje v podlahových topných okruzích, rozdělení teplé vody a požárních potlačovacích systémech. Spojení umožňuje přesné změny směru v uzavřených potrubních systémech, kde prostorové omezení vyžaduje úhly menší než 90°.
Lisovaný design zajišťuje bezpečné spojení bez potřeby dalších nástrojů mimo standardní lisovací zařízení. Ideální pro použití v úzkých prostorech a pro aplikace vyžadující flexibilitu během instalace. Ohyb se často používá spolu s přímými potrubími, křížením a jinými spojovacími prvky k vytvoření složitých potrubních rozložení jak v novostavbách, tak v rekonstrukcích.
Technické parametry
| Materiál | Nerezová ocel Wst. č. 1.4404 (AISI 316L), těsnicí kroužek z EPDM |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN23.42 |
| Značka | IVAR |
Montáž a připojení
Pro montáž IVN23.42 nejprve zkontrolujte, zda jsou koncové části potrubí čisté a bez ostrých hran. Vložte potrubí do zasuvné koncové části až po zastavovací značku. Použijte certifikované lisovací nástroje k stlačení spojení podle specifikací výrobce. Zkontrolujte správnou hloubku lisování pomocí vizuálního indikátoru. Vždy ověřte, že O-kroužek je správně umístěn a že značka lisování odpovídá označené oblasti. Běžné chyby při montáži zahrnují nedostatečnou hloubku vložení, nesprávnou sílu lisování a nedostatečnou kontrolu rovnosti před lisováním.Kompatibilita a příslušenství
Tento spoj je kompatibilní s jinými lisovanými spoji IVAR a nerezovými potrubími stejného jmenovitého průměru. Pro kompletní sestavu systému mohou být potřeba další komponenty, jako jsou přímá potrubí, křížení a ventily. Ujistěte se, že všechny komponenty pocházejí ze stejného lisovacího systému, aby byla zajištěna integrity a výkon systému.Technický pozadí pro projektanty
45° ohyb funguje na principu ovládané změny směru v potrubním systému. Použití nerezové oceli 1.4404 poskytuje vysokou odolnost proti korozi a mechanickou pevnost, což ho činí vhodným jak pro agresivní, tak pro neagresivní média. Těsnicí kroužek z EPDM zajišťuje netěsné spojení za běžných provozních podmínek. Správná integrace do systému vyžaduje dodržování hydraulické rovnováhy a úvah o tepelné roztažnosti. Dlouhodobá účinnost závisí na správné instalaci a na absenci mechanického namáhání v místech spojení.Služba a provoz
Pravidelné kontroly by měly zaměřit na hledání netěsností a zajištění integrity značek lisování. Pod běžnými provozními podmínkami není potřeba plánované údržby. V případě podezření na únik, rozeberte spojení a zkontrolujte O-kroužek a vnitřní plochy na poškození nebo opotřebení.Nejčastější otázky
Může být tento ohyb použit ve solárních topných systémech?
Ano, pokud systém pracuje v rámci specifikovaného rozsahu teplot od -20 °C do +120 °C.
Je tento spoj vhodný pro použití s inertními plyny?
Ano, materiál a těsnicí prostředek jsou kompatibilní s aplikacemi inertních plynů.
Jaký je maximální povolený tlak pro tento spoj?
Jmenovitý tlakový rating je PN 16, vhodný pro většinu domácích a průmyslových aplikací.
Může být tento ohyb použit v požárních potlačovacích systémech?
Ano, spoj vyhovuje požadavkům pro použití v rozprašovacích a požárních potlačovacích systémech.
Doplňkové parametry
| Kategorie: | IVAR.IVN23 - oblouk 45° MF PRESS |
|---|---|
| Záruka: | 2 roky |
| Druh výrobku: | zátka / záslepka |
| Průměr trubky: | 42 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:58 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
