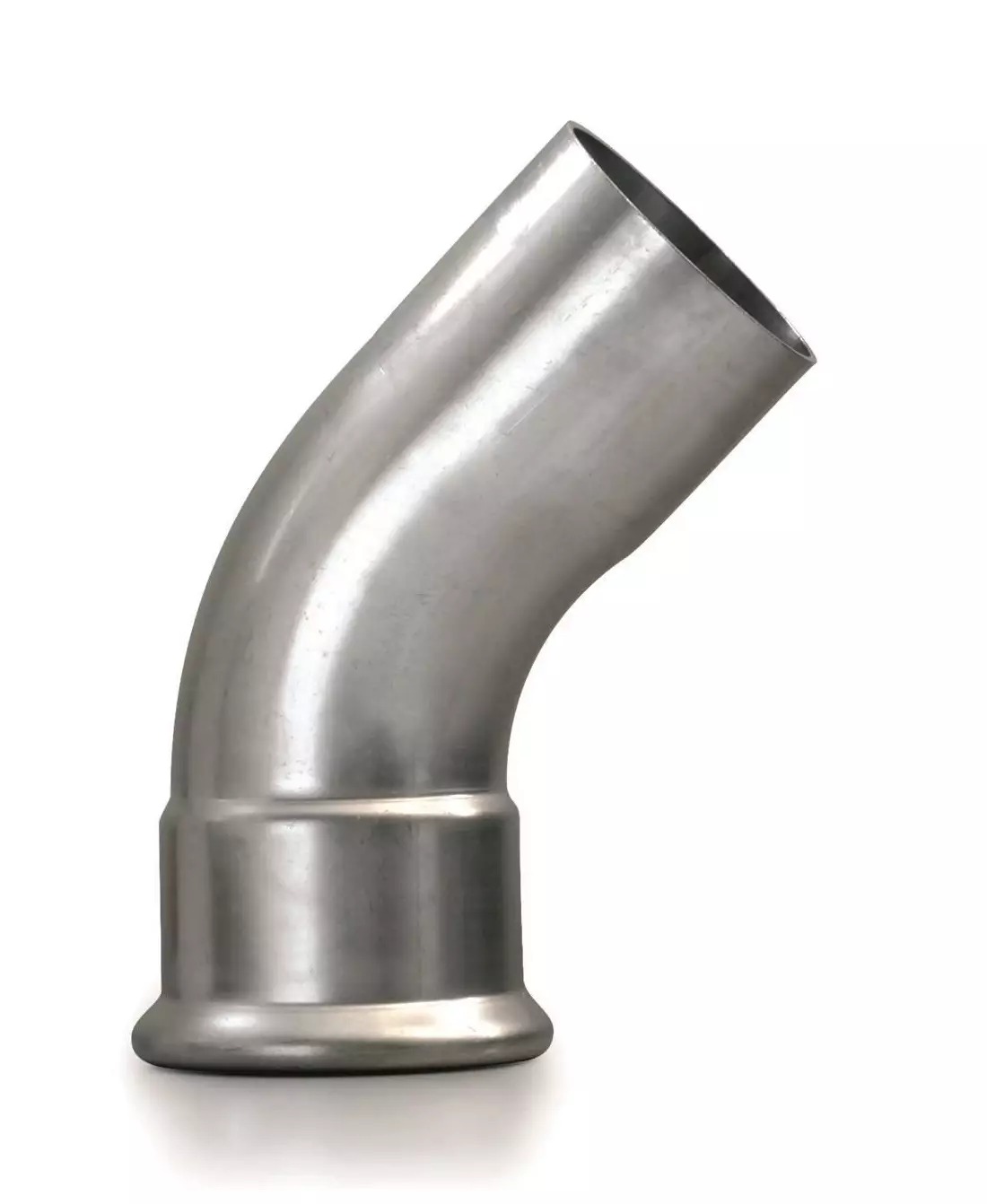

Arch 45° - s jednou zasunutou koncovou částí - N - 76,1mm

Detailní popis produktu

Tento 45° ohyb je navržen pro použití v průmyslových a stavebních aplikacích, jako jsou topné systémy, hasicí systémy a sanitární instalace. Připojuje se k potrubí tiskovou metodou na jedné straně, zatímco druhá strana má nominální průměr 76,1 mm. Ohyb se často používá v systémech, kde je třeba změna směru v omezeném prostoru, zejména v HVAC a procesních potrubních rozvětvích. Montéři by měli zajistit správné zarovnání a pevné tisknutí, aby se zabránilo únikům.

Konstrukce ohybu je navržena pro prostředí, kde jsou důležité odolnost proti korozi a trvanlivost. Jeho tělo z nerezové oceli ho způsobuje vhodný pro aplikace s vodou, párou, inertními plyny a chemickými médi. EPDM kroužek poskytuje spolehlivé těsnění v rámci stanoveného rozsahu teplot. Toto spojení se často používá v obchodních budovách, průmyslových závodech a bytových topných projektech, kde jsou požadovány kvalitní spojení.

Technické parametry

Materiál	Nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), EPDM kroužek
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN23.76
Značka	IVAR

Ohyb pracuje v rozsahu teplot od -20 °C do +85 °C, s maximálním limitem +120 °C. Nominální tlaková klasifikace PN 16 určuje jeho vhodnost pro střední tlakové systémy. Tyto specifikace jsou kritické při výběru komponent pro tiskové systémy, aby byla zajištěna dlouhodobá integrita a výkon za provozních podmínek.

Montáž a připojení

Pro montáž ohybu jej umístěte mezi dvě koncové části potrubí a aplikujte tiskový nástroj na označenou tiskovou část podle pokynů výrobce. Ujistěte se, že tiskový nástroj správně zapadne do spojení a aplikuje rovnoměrnou sílu, dokud indikátor tisku nedosáhne požadované velikosti. Zkontrolujte hloubku vložení a potvrďte správné připojení vizuálně. Běžné chyby zahrnují špatné zarovnání při tisknutí a nedostatečnou kontrolu těsnící plochy před zabezpečením spojení. Vždy před montáží zkontrolujte EPDM kroužek na poškození.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní se standardními nerezovými potrubími a tiskovými nástroji navrženými pro spojení z oceli 1.4404. Pro kompletní systémy mohou být podle rozvrhu potřeba další komponenty, jako jsou přímé spojky, T-spojky a další ohyby. Příslušenství, jako jsou tiskové nástroje a těsnící kroužky, by mělo být k dispozici pro správnou montáž.

Technický pozadí pro projektanty

Tento ohyb funguje tím, že přesměruje tok kapaliny nebo plynu přes 45° ohyb. Tělo z nerezové oceli odolává korozi a udržuje strukturní integritu v průběhu času. EPDM kroužek zajistí těsné spojení v rámci stanovených tlakových a teplotních limitů. Při integraci do většího systému přispívá ohyb ke hladkému průtoku a snižuje turbulence ve srovnání s ostrými ohyby. Trvanlivost závisí na správné montáži a na prostředí, jako je expozice agresivním médiím.

Služba a provoz

Pravidelná kontrola spojení na známky úniku nebo opotřebení je doporučena během plánované údržby. Periodicky zkontrolujte stav EPDM kroužku, zejména v systémech vystavených vyšším teplotám. V dokumentaci produktu nejsou definovány konkrétní intervaly údržby; však vizuální kontroly by měly být součástí pravidelných systémových auditů.

Nejčastější otázky

Může být tento ohyb použit ve solárních tepelných systémech?
Ano, je vhodný pro solární tepelné systémy díky své odolnosti vůči tepelnému cyklu a kompatibilitě s horkou vodou.

Je kompatibilní se standardními nerezovými potrubími?
Ano, je navržen pro použití se standardními nerezovými potrubími vhodných rozměrů a třídy.

Jaké nástroje jsou potřeba pro montáž?
Pro tiskové spojení je potřeba standardní tiskový nástroj vhodný pro spojení z nerezové oceli třídy 1.4404.

Je třeba vyměnit kroužek během normálního provozu?
EPDM kroužek obvykle není třeba vyměňovat, pokud není poškozený nebo degradovaný extrémními podmínkami.
