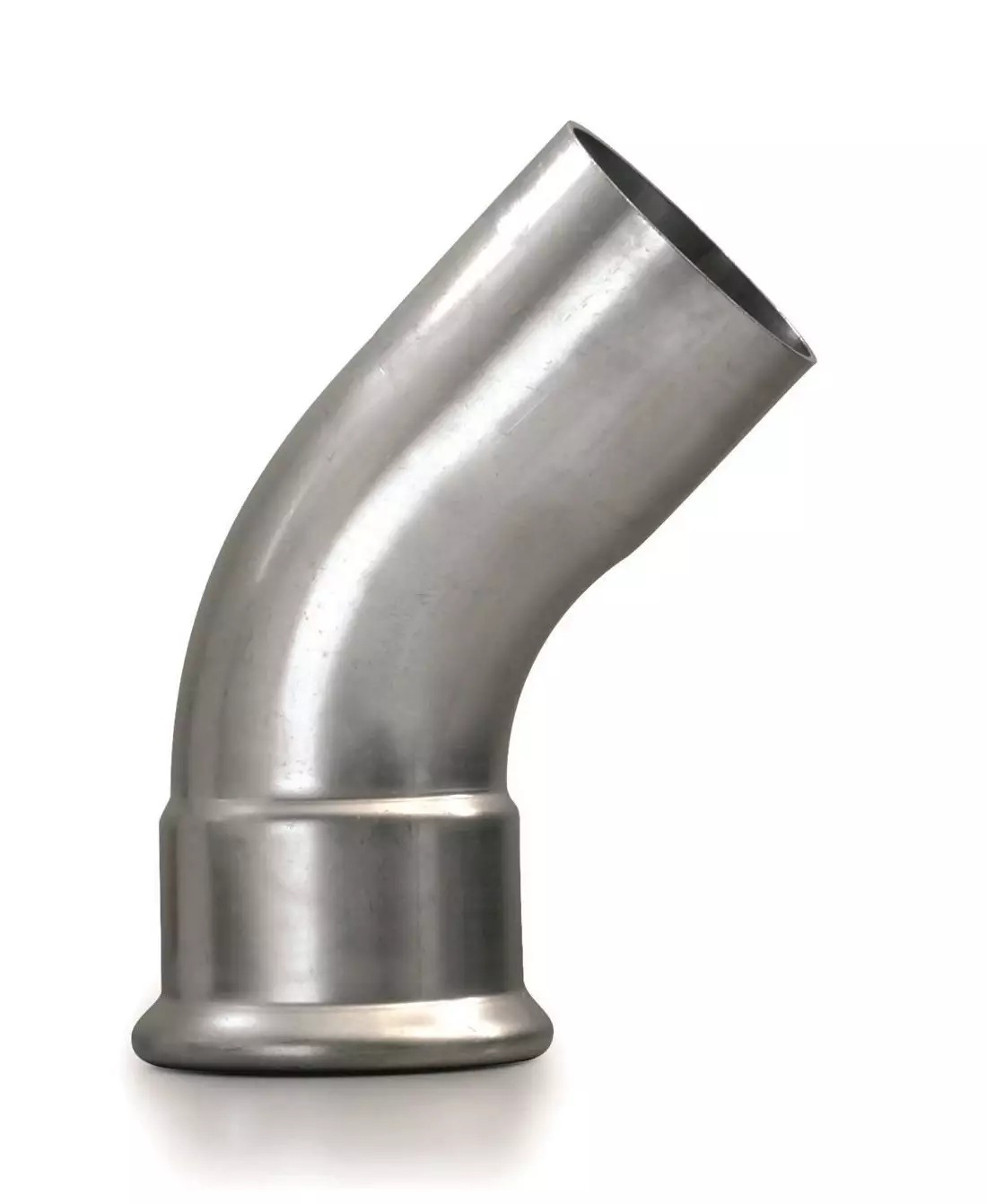

Arch 45° - s jednou zasuvnou koncovkou - N - 88,9mm
Kód: IVN23.89Související produkty
Detailní popis produktu
Tento 45° nerezový ohyb se často používá v otopných a instalatérských instalacích, kde jsou potřeba změny směru. Je zvláště vhodný pro aplikace jako sanitární instalace, hasicí trysky, otopné okruhy, systémy stlačeného vzduchu, solární tepelné systémy a průmyslové potrubí. Instalatéři pracující v bytových, komerčních a průmyslových prostředích si s touto trubkovou vložkou zjednoduší spojování potrubí v úzkých prostorech nebo tam, kde je potřeba postupná změna směru.
Ohyb je navržen pro použití v uzavřených systémech pracujících pod tlakem, kde je spolehlivost a dlouhodobá funkčnost kritická. Je určen pro použití s nerezovými potrubními systémy, které vyžadují odolnost vůči korozi a vysokým teplotám. Zasuvné spojení zajistí rychlou a bezpečnou montáž, zatímco těsnící kroužek z EPDM zaručí těsné těsnění za provozních podmínek.
Technické parametry
| Materiál | Nerezová ocel sorta Wst. Nr. 1.4404 (AISI 316L), těsnící kroužek z EPDM |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN23.89 |
| Značka | IVAR |
Montáž a spojení
Pro montáž IVN23.89 zarovnejte zasuvnou koncovku s potrubím a vložte ji až ke značce zastavení. Před vložením se ujistěte, že potrubí je čisté a bez ostrých hran. Jakmile je vloženo, zkontrolujte, zda značka indikátoru dosáhla správné pozice (54 mm). Běžné chyby při montáži zahrnují nedostatečnou hloubku vložení nebo nedostatečnou kontrolu pozice těsnícího kroužku. Vždy potvrďte správnost spojení vizuálně a taktilně po montáži.Kompatibilita a příslušenství
Tento ohyb je kompatibilní se standardními nerezovými potrubními systémy, které používají zasuvné spojení. Pro kompletní integraci systému se ujistěte, že všechny trubkové vložky a potrubí pocházejí ze stejného systému, aby byla zajištěna těsnost a mechanická kompatibilita. Podle rozvržení instalace mohou být potřeba další komponenty, jako jsou přímé trubkové úseky, jiné ohyby a křížové trubkové vložky.Technický pozadí pro projektanty
Ohyb pracuje na principu zasuvného spojení, kde je potrubí vloženo do trubkové vložky až do kontaktu s vnitřním těsnícím kroužkem a západovým mechanismem. Tělo z nerezové oceli zajišťuje vysokou pevnost a odolnost, zatímco těsnící kroužek z EPDM zaručuje těsné těsnění i za kolísavých tlaků a teplot. Projektanti by měli zohlednit hydraulické požadavky systému a zajistit, že ohyb je umístěn tak, aby umožnil správný průtok a minimalizoval turbulence. Odolnost materiálu vůči korozi z něj dělá vhodnou volbu pro vnitřní i venkovní prostředí, pokud je systém správně těsný a udržovaný.Služba a provoz
Pravidelné kontroly by měly zahrnovat vizuální kontrolu spojení na známky opotřebení nebo netěsnosti. Pokud trubková vložka ukazuje jakékoliv známky poškození nebo selhání, měla by být okamžitě vyměněna. V technické dokumentaci nejsou uvedena žádná pravidelná období údržby, ale pravidelné kontroly jsou doporučeny v systémech s vysokým využitím nebo vysokým tlakem. Před kontrolou nebo výměnou trubkové vložky zajistěte, že systém je vyrovnán tlakem.Nejčastější otázky
Může být IVN23.89 použit ve solárních tepelných systémech?
Ano, ohyb je vhodný pro solární tepelné systémy díky své odolnosti vůči vysokým teplotám a kompatibilitě s uzavřenými potrubními systémy.
Jaká je maximální provozní teplota pro tento ohyb?
Ohyb může být použit při teplotách až do +120 °C, což ho činí vhodným pro otopné a teplé vodní aplikace.
Je kompatibilní s jinými nerezovými trubkovými vložkami IVAR?
Ano, IVN23.89 je navržen tak, aby fungoval s jinými nerezovými trubkovými vložkami IVAR, které používají stejný zasuvný spojovací způsob.
Může být ohyb použit ve firemních hasicích systémech?
Ano, ohyb vyhovuje požadavkům pro použití ve firemních hasicích systémech, pokud systém pracuje v rámci specifikovaných tlakových a teplotních mezí.
Doplňkové parametry
| Kategorie: | IVAR.IVN23 - oblouk 45° MF PRESS |
|---|---|
| Druh výrobku: | zátka / záslepka |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:58 |
