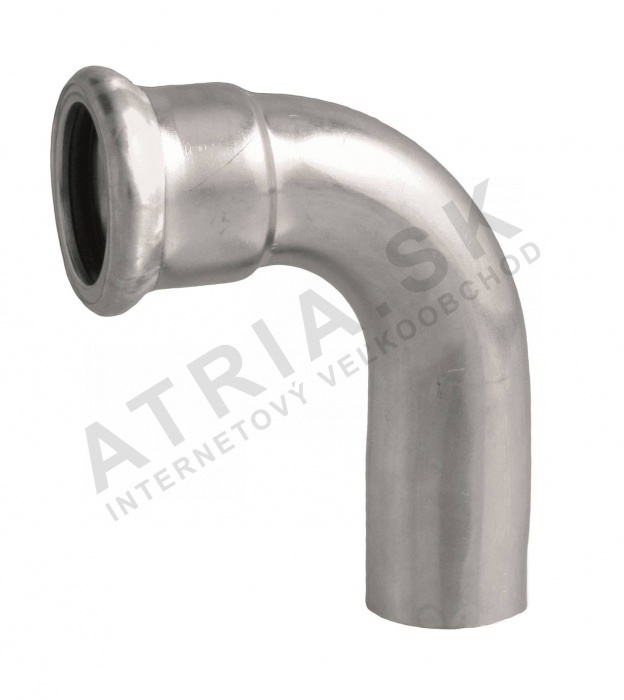

Arch 90° MF, 108 x 108 IVAR.IVC21

Detailní popis produktu

IVAR IVC21.108 90° oblouk se často používá v centrálním vytápění, požárním zásahu, chlazení a průmyslových potrubních systémech. Je vhodný pro uzavřené tlakové systémy, kde jsou požadovány netěsné a odolné spoje. Instalatéři pracující v komerčních a průmyslových prostředích často využívají tento prvek k vytváření změn směru potrubí bez nutnosti svařování nebo závitových spojů. Ohyb je zvláště vhodný pro aplikace s suchým vzduchem, inertními plyny a systémy s nekvalitní vodou.

Jeho kompaktní design a lehká konstrukce z něj dělají ideální prvek pro úzká místa a složité rozvody. EPDM těsnící kroužek zajišťuje bezpečné těsnění při instalaci, zatímco galvanizované ocelové tělo poskytuje odolnost vůči mechanickému poškození a korozi v neagresivních prostředích. Ohyb není certifikován pro využití s pitnou vodou a musí být instalován v souladu s limity tlaku a teploty systému.

Technické parametry

Materiál	ocel uhlíková galvanizovaná
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokému tlaku až	16 bar
Hmotnost	1,928 kg
Kód	IVC21.108
Značka	IVAR

Prováděcí rozsah teplot od -20°C do +120°C umožňuje využití ohybu jak v chladných, tak v horkých prostředích, což z něj dělá vhodný prvek pro otopné a chladící systémy. Maximální tlaková hodnota 16 bar zajišťuje kompatibilitu s vysokotlakými aplikacemi, jako jsou systémy požární ochrany a průmyslové vzduchové systémy. Materiál, uhlíková galvanizovaná ocel, poskytuje rovnováhu mezi pevností a odolností proti korozi, zatímco EPDM těsnící kroužek zajišťuje netěsný spoj při správné instalaci s kleštěmi typu M.

Instalace a spojení

IVAR IVC21.108 se instaluje stlačovací metodou s kleštěmi typu M. Ohyb má jeden zasuvný konec PRESS x d, který vyžaduje přesné zarovnání s odpovídajícím potrubím nebo přípojkou. Instalatéři musí zajistit, že indikátor stlačení je plně zapnut a viditelný až do 54 mm, aby potvrdili bezpečné spojení. Před stlačením by měly být spojovací plochy čisté a bez nečistot. Běžné chyby při instalaci zahrnují špatné zarovnání, nedostatečný tlak kleští a nekontrolu indikátoru stlačení. Po instalaci se doporučuje vizuální kontrola spoje, aby se potvrdila správná funkce a absence netěsností.

Kompatibilita a příslušenství

Tento 90° oblouk je kompatibilní s IVARovými stlačovacími systémy s kleštěmi typu M. Je navržen pro použití s potrubím a přípojkami z uhlíkové galvanizované oceli ve stejném systému. Nejsou požadovány žádné dodatečné povrchové úpravy omezující prostředí a ohyb může být integrován s dalšími komponenty, jako jsou přímá potrubí, křížení a přechody. Instalatéři by měli zajistit, že všechny komponenty pocházejí ze stejného stlačovacího systému, aby byla zachována kompatibilita a integrita systému. Kromě standardních stlačovacích nástrojů a kleští nejsou pro instalaci požadovány žádné konkrétní příslušenství.

Technický pozadí pro projektanty

IVAR IVC21.108 pracuje na principu mechanického stlačení, kde EPDM těsnící kroužek je stlačen mezi ohybem a potrubím, aby vytvořil netěsný těsnění. Tělo z uhlíkové galvanizované oceli poskytuje konstrukční pevnost a odolnost vůči mechanickému namáhání. Ohyb je vhodný pro použití v uzavřených tlakových systémech s širokým rozsahem provozních teplot a tlaků. Vlastnosti galvanizované oceli zajišťují dlouhodobou odolnost v nekorozi prostředích. Projektanti by měli zohlednit maximální limity tlaku a teploty při integraci tohoto prvku do systému, aby zajistili dlouhodobou funkčnost a bezpečnost.

Služba a provoz

Pro běžný provoz IVAR IVC21.108 není požadována žádná konkrétní údržba. Doporučuje se však pravidelná vizuální kontrola, aby se zkontrolovaly známky mechanického poškození, koroze nebo uvolnění indikátoru stlačení. Pokud je ohyb součástí vysokotlakého nebo vysokoteplotního systému, měl by být kontrolován častěji. V technických datech nejsou stanoveny konkrétní intervaly údržby, ale jakékoliv známky opotřebení nebo netěsnosti by měly vyvolat okamžitou výměnu nebo opravu komponentu.

Nejčastější otázky

Může být IVAR IVC21.108 použit ve solárních systémech pro vytápění vody?
Ano, ohyb je vhodný pro použití ve solárních systémech, pokud zůstávají provozní teplota a tlak v rámci stanovených limitů -20°C až +120°C a až 16 bar.

Je IVAR IVC21.108 kompatibilní s měděným potrubím?
Ne, ohyb je navržen pro použití s potrubím a přípojkami z uhlíkové galvanizované oceli ve stejném stlačovacím systému. Není kompatibilní s mědí nebo jinými systémy mimo stlačovací systémy.

Může být ohyb použit ve systémech požární ochrany?
Ano, ohyb je vhodný pro systémy požární ochrany, které pracují s tlakovou vodou a v rámci stanovených limitů tlaku a teploty.

Může být IVAR IVC21.108 použit v potrubí chlazení?
Ano, ohyb je vhodný pro aplikace chlazení, pokud systém pracuje v rozsahu teplot -20°C až +120°C a tlak nepřesahuje 16 bar.
