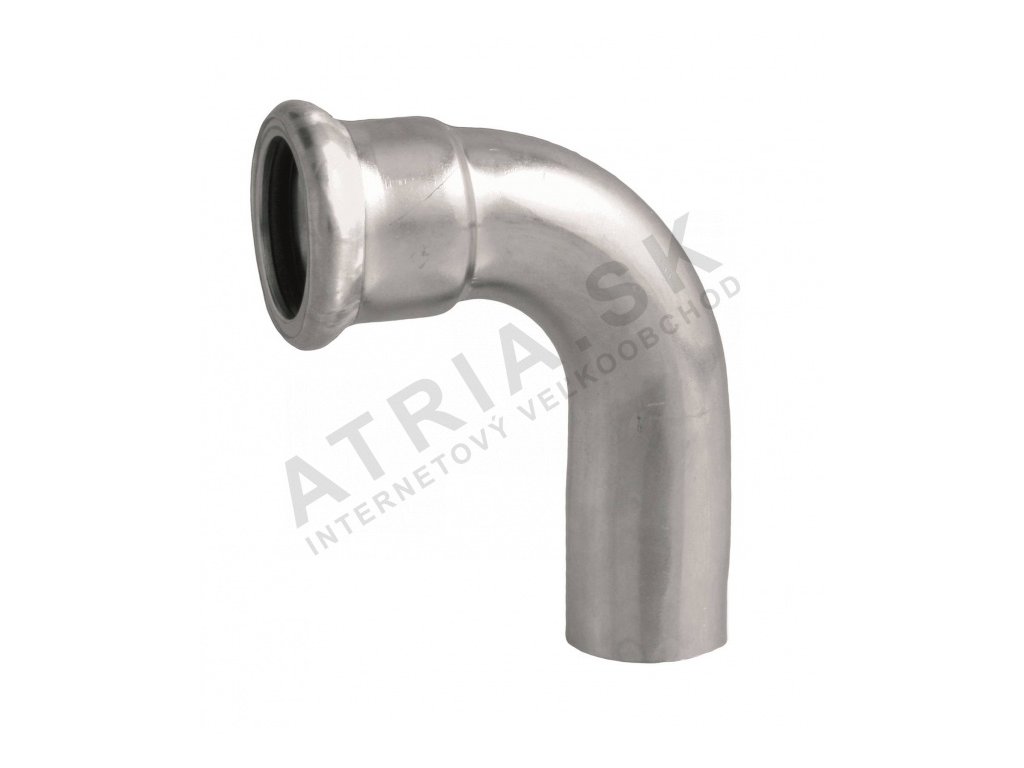

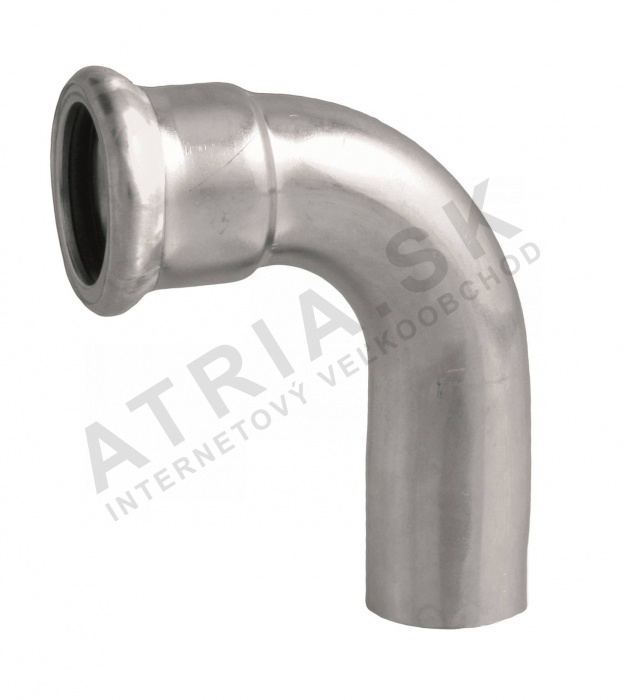

Arch 90° MF, 18 x 18 IVAR.IVC21

Detailní popis produktu

IVAR IVC21.18 90° ohyb se běžně používá v uzavřených tlakových systémech, jako je centrální vytápění, hasicí vodovod, chlazení a průmyslové klimatizace. Instalatéři pracující v bytových, komerčních a průmyslových budovách používají tento komponent k vytváření změn směru potrubních systémů. Je vhodný pro aplikace s suchým tlakovým vzduchem, inertními plyny a nekonzumními vodními systémy, kde jsou nezbytné netěsné a odolné spoje. Ohyb se obvykle instaluje do systémů vyžadujících odolnost vůči mechanickému stresu a vysokým tlakům.

Jeho kompaktní rozměr a lehký design z něj dělají ideální volbu pro úzke prostory a složité rozvody. Ohyb se montuje pomocí stlačovacích nástrojů kompatibilních s čelistmi typu M, což zajišťuje bezpečný a spolehlivý spoj bez nutnosti svařování nebo závitování. Díky tomu je oblíbený mezi techniky hledajícími efektivní a bezpečné způsoby montáže v časově náročných projektech.

Technické parametry

Materiál	uhlíková pozinkovaná ocel
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokému tlaku až do	16 bar
Hmotnost	0,058 kg
Kód	IVC21.18
Značka	IVAR

Provozní teplotní rozsah od -20 °C do +120 °C způsobuje, že tento ohyb je vhodný jak pro chladné, tak pro horké aplikace, včetně systémů vytápění a chlazení. Jmenovitá tlaková klasifikace PN 16 zaručuje, že může zvládnout až 16 bar tlaku, což je klíčové pro rozměrování v systémech s vysokým tlakem. Materiál, uhlíková pozinkovaná ocel, poskytuje odolnost a odolnost vůči mechanickému poškození, zatímco EPDM kroužek zajišťuje netěsný těsnění. Tyto parametry jsou zásadní pro výběr správného komponentu pro konkrétní požadavky systému.

Instalace a spojení

IVAR IVC21.18 se instaluje stlačovací metodou s kompatibilním stlačovacím nástrojem a čelistmi typu M. Ohyb má jeden vložný konec PRESS x d, který musí být zarovnán s odpovídajícím koncem potrubí před stlačením. Indikátor stlačení musí ukázat kompletní značku až do 54 mm, aby bylo potvrzeno úspěšné spojení. Instalatéři by měli ověřit, že EPDM kroužek je správně umístěn a není poškozený před montáží. Běžné chyby zahrnují špatné zarovnání čelistí, nedostatečnou hloubku stlačení a použití nekompatibilních nástrojů, což může ohrozit integritu spoje.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s dalšími IVAR stlačovacími komponenty a systémy s potrubím z uhlíkové pozinkované oceli. Je určen pro použití s EPDM kroužky a vyžaduje stlačovací nástroj s čelistmi typu M pro montáž. Nejsou potřeba žádné další povrchové úpravy nebo omezovací prostředky. Instalatéři by měli zajistit, že všechny komponenty v systému pocházejí ze stejného stlačovacího rozsahu, aby byla zachována kompatibilita a integrita systému. Kromě standardního stlačovacího nástroje a kroužku nejsou potřeba žádné konkrétní příslušenství.

Technický pozadí pro projektanty

Ohyb funguje na principu mechanického stlačení, při kterém stlačovací nástroj deformuje konec adaptéru kolem potrubí, čímž vytvoří těsný, netěsný spoj. Konstrukce z uhlíkové pozinkované oceli poskytuje vysokou pevnost a odolnost proti korozi, zatímco EPDM kroužek zajišťuje spolehlivý těsnění v širokém rozsahu teplot. Ohyb se integruje do tlakových systémů tím, že udržuje konstrukční integritu při různých tepelných a mechanických zátěžích. Doba životnosti a účinnost jsou ovlivněny správnou instalací, systémovým tlakem a prostředím, jako jsou teplotní kolísání a expozice chemikáliím.

Služba a provoz

Pro běžný provoz IVAR IVC21.18 není vyžadována žádná konkrétní údržba. Doporučuje se však pravidelné vizuální kontroly na případné známky mechanického poškození, koroze nebo netěsností. Během instalace by měl být ověřen indikátor stlačení, aby byl zajištěn správný spoj. Vzhledem k tomu, že ohyb není certifikován pro pitnou vodu, nesmí být použit v systémech s pitnou vodou. V technických datech nejsou specifikovány žádné servisní intervaly a komponent je navržen pro dlouhodobé použití bez degradace výkonu.

Nejčastější otázky

Může být IVAR IVC21.18 použit ve solárních systémech pro ohřev vody?
Ano, ohyb je vhodný pro solární potrubní systémy, protože je navržen pro uzavřené tlakové systémy a může zvládnout teploty až do +120 °C.

Je ohyb kompatibilní s jinými stlačovacími systémy?
Je kompatibilní s IVAR stlačovacími komponenty a systémy s čelistmi typu M. Není doporučeno k použití s systémy jiných výrobců, pokud to není uvedeno v technické dokumentaci.

Může být ohyb použit v systémech s pitnou vodou?
Ne, ohyb není certifikován pro pitnou vodu a nesmí být použit v systémech, kde je přítomna pitná voda.

Jaký je maximální tlak, který ohyb může zvládnout?
Ohyb je klasifikován pro až 16 bar tlaku, což z něj dělá vhodnou volbu pro aplikace s vysokým tlakem, jako jsou hasicí systémy a průmyslové systémy.
