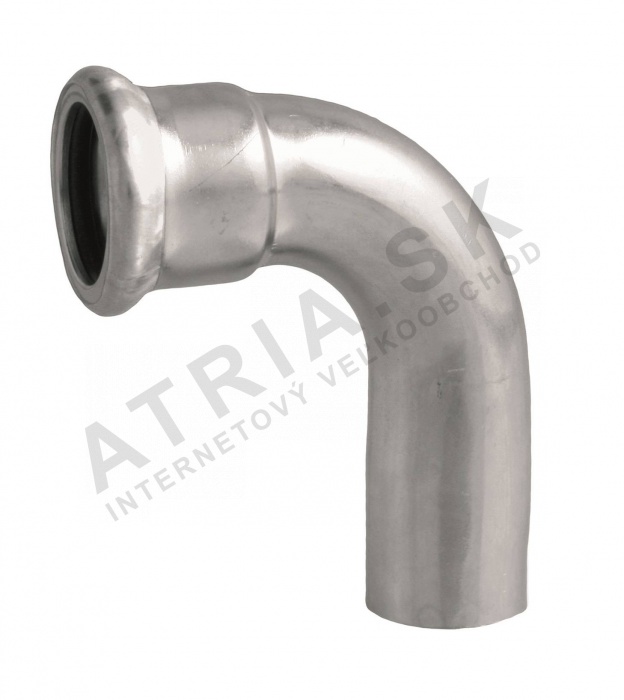

Arch 90° MF, 35 x 35 IVAR.IVC21
Kód: IVC21.35Související produkty
Detailní popis produktu
Tento 90° ohyb se běžně používá v centrálním vytápění, hasicích a průmyslových potrubních systémech. Je vhodný pro uzavřené systémy pracující pod tlakem, včetně těch, které dopravují suchý vzduch, inertní plyny nebo nekvalitní vodu. Sestava je navržena pro použití v prostředích, kde je odolnost vůči mechanickému poškození a vysokému tlaku zásadní. Často se instaluje v bytových, obchodních a průmyslových budovách, kde jsou vyžadovány spolehlivé a netěsné spoje.
Jeho kompaktní design a kompatibilita s nástroji pro montáž tlakovými nástroji z něj dělá ideální pro použití v úzkých prostorech a pro rychlou montáž. Sestava se často používá společně s jinými tlakovými komponenty v systémech jako je podlahové vytápění, solární ohřev vody a chlazení potrubí. Je také vhodný pro systémy s vodou pro hašení a klimatizační potrubí, kde je nutná odolnost vůči vysokému tlaku.
Technické parametry
| Materiál | uhlíková pozinkovaná ocel |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odolnost vůči vysokému tlaku až do | 16 bar |
| Hmotnost | 0,162 kg |
| Kód | IVC21.35 |
| Značka | IVAR |
Montáž a připojení
IVAR IVC21.35 se instaluje pomocí nástrojů pro montáž tlakovými nástroji kompatibilních s čelistmi typu M. Sestava má jeden vložený konec PRESS x d, který vyžaduje přesné zarovnání s potrubím. Velikost připojení je 35 x 35 mm a montér musí zajistit, že koncové části potrubí jsou čisté a bez ostrých hran před montáží. Přítomnost tvarovacího indikátoru potvrzuje správnou montáž. Běžné chyby při montáži zahrnují použití nesprávných čelistí, nedostatečnou sílu tlaku nebo nekontrolu tvarovacího indikátoru po montáži. Tyto chyby mohou vést k netěsnostem nebo slabým spojením.Kompatibilita a příslušenství
Tento ohyb je kompatibilní s jinými IVAR komponentami a systémy s čelistmi typu M. Je navržen pro použití s uhlíkovým pozinkovaným ocelovým potrubím a EPDM těsnícími kroužky. Nejsou vyžadovány žádné dodatečné povrchové úpravy nebo omezovací prostředky. Montéři by měli zajistit, že všechny komponenty v systému pocházejí ze stejného rozsahu tlakových komponent, aby byla zachována kompatibilita a netěsnost. Pro tento model nejsou uvedeny žádné související produkty.Technický pozadí pro projektanty
Sestava pracuje na principu mechanického stlačení, kde nástroj pro montáž tlakovými nástroji deformuje sestavu kolem potrubí, aby vytvořil bezpečné a netěsné spojení. Uhlíková pozinkovaná ocel poskytuje dobrou odolnost proti korozi a mechanickou pevnost, zatímco EPDM těsnící kroužek zajišťuje těsné těsnění. Vlastnosti materiálu umožňují fungovat v širokém rozsahu teplot a tlaků. Design se dobře integruje s jinými tlakovými komponenty, což umožňuje modulární a škálovatelné rozložení systému. Dlouhodobý výkon závisí na správné montáži, vyhýbání se přetížení spojení a použití kompatibilních materiálů.Služba a provoz
Pro tuto sestavu nejsou uvedeny žádné konkrétní intervaly údržby. Doporučuje se pravidelné vizuální kontroly, aby byly zjištěny známky opotřebení, deformace nebo netěsnosti. Tvarovací indikátor by měl být ověřen při montáži a znovu kontrolován, pokud se systém změní nebo pokud dojde ke změnám tlaku. Sestava není certifikována pro pitnou vodu a neměla by být používána v systémech s pitnou vodou.Nejčastější otázky
Může být IVAR IVC21.35 použit v solárních vytápěcích systémech?
Ano, sestava je vhodná pro solární vytápěcí systémy, protože pracuje v požadovaném rozsahu teplot a tlaků.
Je sestava kompatibilní s systémy inertních plynů?
Ano, je vhodná pro použití s inertními plyny, pokud systémový tlak nepřekročí 16 bar a teplota zůstane v rámci stanoveného rozsahu.
Může být IVAR IVC21.35 použit v hasicích systémech?
Ano, sestava je vhodná pro hasicí systémy díky své odolnosti vůči vysokému tlaku a kompatibilitě s metodou montáže tlakovými nástroji.
Je sestava vhodná pro použití v systémech suchého vzduchu?
Ano, sestava je vhodná pro systémy suchého vzduchu pracující v rámci stanovených limitů tlaku a teploty.
Doplňkové parametry
| Kategorie: | Oblouk 90° - s jedním zásuvným koncem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.162 kg |
| Průměr trubky: | 35 mm |
| Materiál: | ocel / litina |
| Jmenovitý tlak: | PN 16 |
| Materiál: | uhlíková pozinkovaná ocel |
| Odolnost vůči vysokým tlakům do: | 16 bar |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:18 |
